Easy 16
Beschreibung des Geräts
Funktionen
Der Easy 16 von Showtec ist ein kompakter Lichtcontroller mit sehr praktischen Funktionen:
• Programmierbarer DMX-Controller mit 32 Kanälen
• Gesamte Ausgangskanäle: 32 (2 Seiten mit jeweils 16)
• 12 Szenen
• Manueller Modus
• Eingebaute Chase
• Einstellbare Geschwindigkeit: 0,1s bis 10 Min.
• Einstellbare Fade-Zeit: 0-100 %
• Einstellbare Chaserichtung
• Universell einsetzbares DMX-512-Mischpult
• Ausgangsanschluss: 3-polige XLR-Buchse
• Eingangsanschluss: 3-poliger XLR-Stecker
• DC-Netzeingang, 9V - 500 mA
• 19-Zoll-Rackmontage, 3HE
HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich.

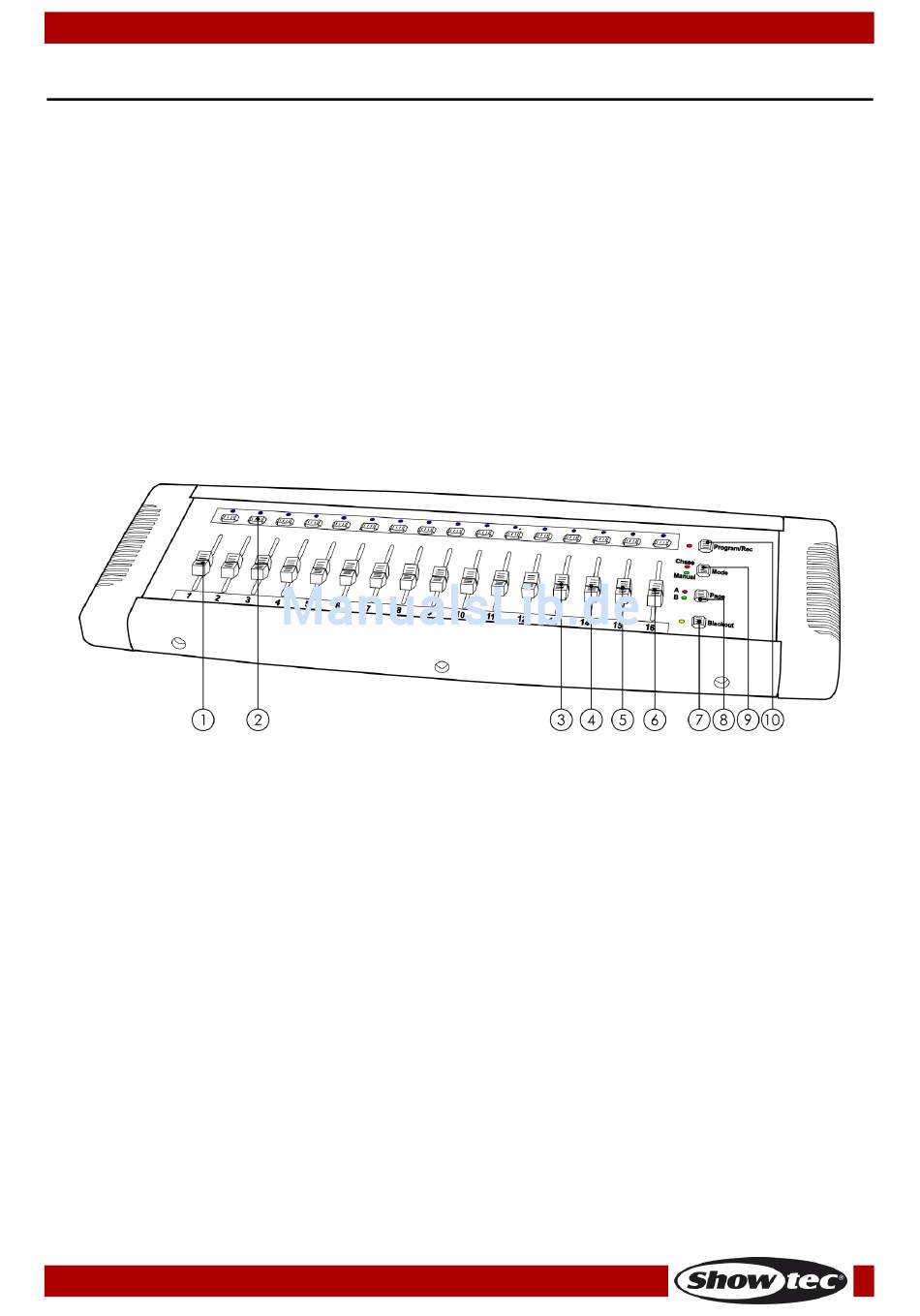

Übersicht
01) Kanalschieberegler
Die DMX-Werte der Kanäle 1-16 können sofort eingestellt werden. Für die Kanäle 17-32 muss zunächst
die Page-Taste gedrückt werden.
02) Szenenauswahltasten
Universaltasten, mit denen die Speicherorte von Szenen festgelegt und aufgerufen werden können.
03) Richtungsregler
04) Ausgaberegler
05) Geschwindigkeitsregler
Stellen Sie mit diesem Regler die Anzeigedauer einer Szene oder eines Schrittes in einer Chase ein.
Der Bereich reicht von 0,1 Sekunden bis 10 Minuten.
06) Fade-Regler
Mit diesem Regler können Sie die Fadezeit anpassen. Es handelt sich dabei um die Zeit, die ein oder
mehrere Scanner benötigen, um von einer Position in die nächste zu wechseln, oder die ein Dimmer
zum Ein- oder Ausblenden benötigt.
07) Blackout
Drücken Sie diese Taste, um den entsprechenden DMX-Kanal zu aktivieren oder zu deaktivieren.
Wenn die LED leuchtet, ist die DMX-Ausgabe deaktiviert. Wenn Sie die Taste erneut drücken, erlischt
die LED und die DMX-Ausgabe wird reaktiviert.
08) Page
Mit dieser Taste können Sie zwischen Seite A (1-16) und B (17-32) wechseln. Die zugehörige Page-LED
(A/B) leuchtet auf.
09) Mode
Zum Einstellen des gewünschten Modus (Chase/Manuell). Die entsprechende Mode-LED
(Chase/Manual) leuchtet auf.
Bestellnummer: 50406
6
Abb. 01
