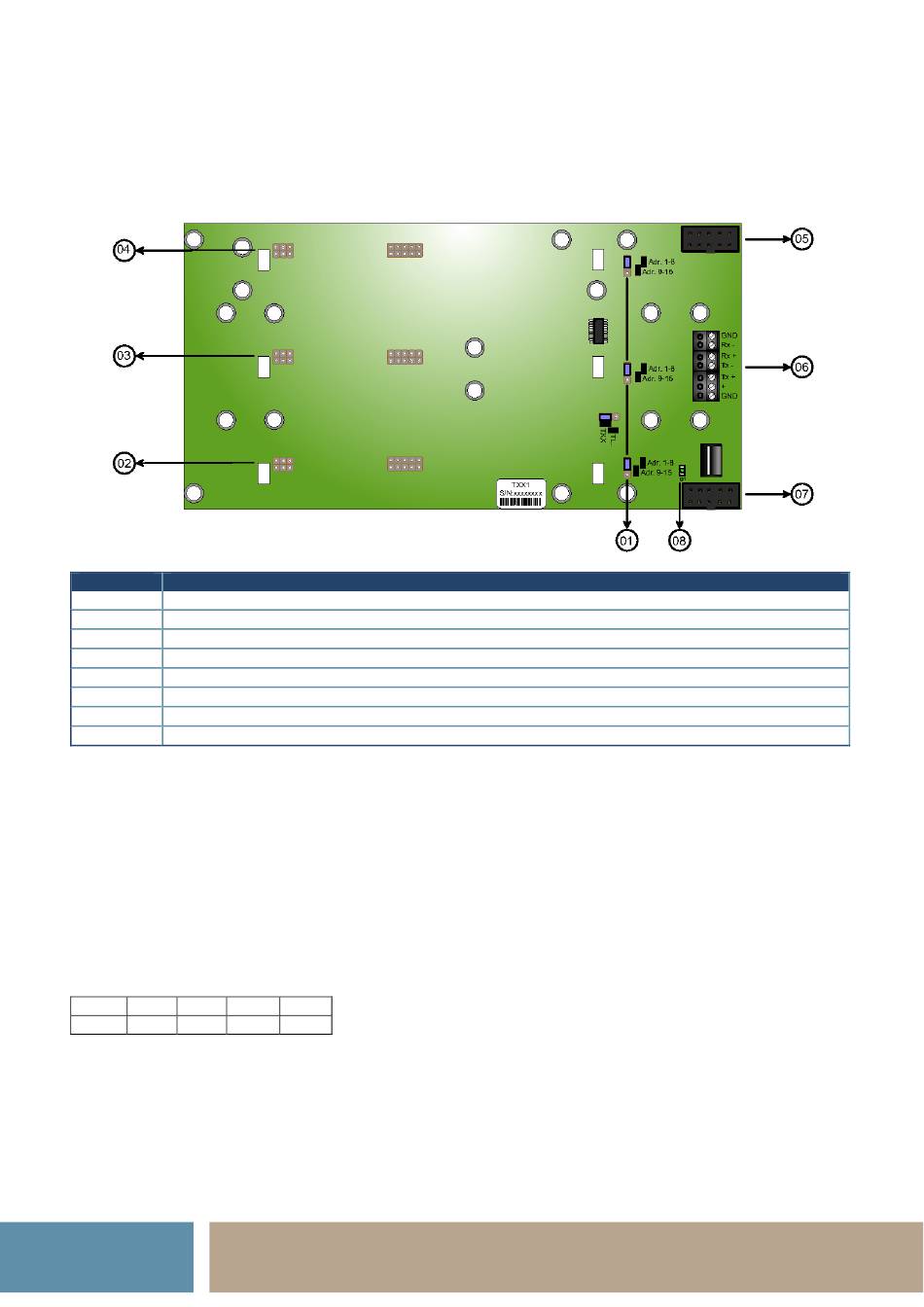

4.20 TXX 1 (Trägerbaugruppe)
Die TXX 1 ist ein Träger für die Baugruppen XKT 1, XBT 1 und XRT 1. Sie wird eingesetzt, wenn mehr als 3 Erwei-
terungsbaugruppen verwendet werden sollen. Es werden immer 2 oder mehr TXX 1 verbaut, die in einem separa-
ten Gehäuse untergebracht sind.
Nummer Funktion
01 Jumper Adressbereich 1-8 bzw. 9-15
02 Steckverbindung für Erweiterungskarten (XKT, XBT, XRT)
03 Steckverbindung für Erweiterungskarten (XKT, XBT, XRT)
04 Steckverbindung für Erweiterungskarten (XKT, XBT, XRT)
05 Steckverbindung OUT (gehend zu weiterer TXX, max. 0,9m)
06 V.11 Bus und Spannungsversorgung 10-30V DC (extern)
07 Steckverbindung IN (intern, kommend von TAS-Link, max. 0,9m)
08 Betriebs-LED
4.20.1 Adressierung
Adressieren Sie bitte die Erweiterungsbaugruppen mit den Adressen 1-8 und achten Sie darauf, dass der Jumper
für den Adressbereich (TXX) auf 1-8 steht. Werden mehr als 8 Erweiterungsbaugruppen eingesetzt, so beginnen
Sie bei der 9. Erweiterungsbaugruppe wieder von vorne zu zählen, stellen jedoch hier auf der TXX 1 den Jumper
(01) für auf den Adressbereich 9-15.

4.20.2 Betrieb mit XAT

Im Betrieb i.V. mit der BUS-Erweiterung XAT1 muss die Belegung an den Schraubklemmen wie nachfolgend dar-
gestellt gedreht werden:
XAT Rx- Tx- Rx+
TXX Tx- Rx- Tx+

4.20.3 Betrieb mittels Flachbandkabel

Wollen Sie die TXX mittels Flachbandkabel mit der Basisbaugruppe TLW1/TLW1-1 verbinden, so gelten folgende
Leitungslängen:
▪
Flachbandkabel gedreht mit Mantel (ungeschirmt) bis zu 90cm (Toleranz <10%)
▪
Flachbandkabel nicht gedreht und ohne Mantel (ungeschirmt) bis zu 30cm (Toleranz <10%)
34
Tx+
Rx+
