3.3.2 DSL-Modul

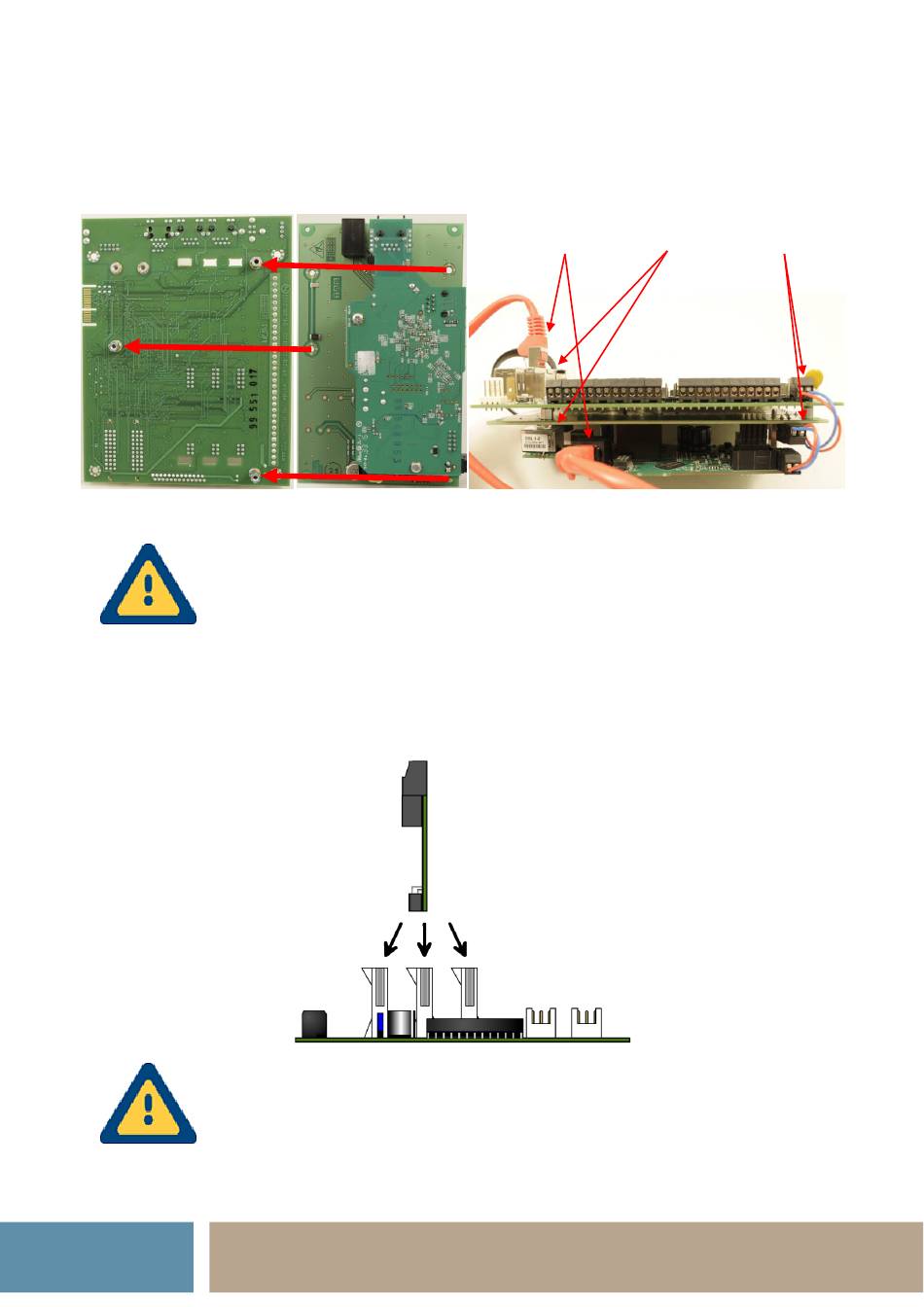

Das DSL-Modul, bestehend aus DSL1 sowie XDS2, wird mit 3x M3x5 Schrauben inkl. Zahnscheiben sowie 3x
M3x5 Abstandsbolzen inkl. Zahnscheiben auf der Rückseite der TLW1+ befestigt. Anschließend sind Spannung
von TLW1+ zu XDS2 sowie die Schnittstelle X2 zu XDS2 und LAN-Port 0 zu DSL1 zu verkabeln.
Achtung!
Bitte beachten Sie, dass das DSL1-Modem nur mit einer Spannung zwischen 10 und
14 V DC betrieben werden darf!
3.3.3 Erweiterungsmodule
3.3.3.1 Befestigung von XKT 1, XRT 1 und XBT 1 auf der TLW 1+
Achtung!
Bitte niemals Wegemodule und/oder andere Steckkarten unter Spannung ziehen/stecken
und/oder adressieren!
