3.2 Netzanschluss

3.2.1

Allgemeine wichtige Hinweise

Bitte lesen Sie die folgenden wichtigen Hinweise aufmerksam vor Beginn der Montagearbeiten durch:
▪
Der Netzanschluss darf nur durch elektrotechnisch zugelassenes und fachkundiges Personal durchgeführt
werden!
▪
Alle Montagearbeiten sind ohne Betriebs- und Akkuspannung durchzuführen!
▪
Entladen Sie sich vor Beginn der Montagearbeiten durch berühren von geerdeten Metallteilen, um Schä-
den an Halbleiterbauteilen durch elektrostatische Entladungen (ESD) zu vermeiden!
▪
Alle Netzgeräte dürfen nur mit Schutzleiteranschluss (PE) angeschlossen werden!
▪
Die Netzanschlussleitung
sichern!
▪
Ist keine Trennvorrichtung im Versorgungsstromkreis vorhanden, so dient die Gebäudesicherung als
Trennvorrichtung!
▪
Die Trennvorrichtung muss nahe des Gehäuses und leicht erreichbar sein!
▪
Alle im Systemgehäuse ankommenden Meldekabel müssen über das Gehäuse geerdet werden!

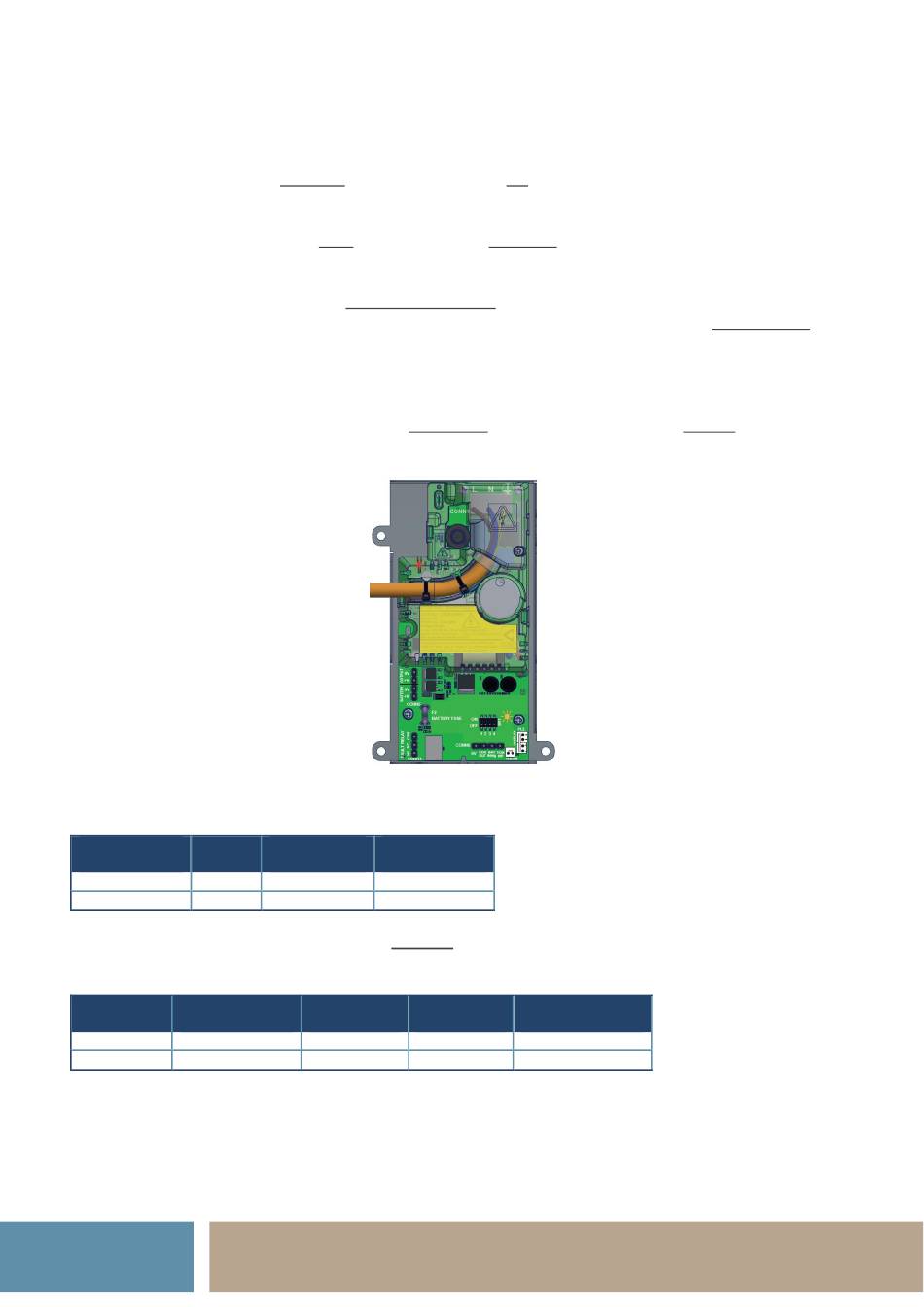

3.2.2 Netzgerät C-TEC NT 560-12/E
Installationskabel
Für eine ordnungsgemäße Installation der 230 V AC Netzzuleitung sind die Mantelkabeltypen NYM-J 3x1,5 oder
2,5 zu verwenden.
Leitungs-
Adern
bezeichnung
NYM-J 3
NYM-J 3
Bitte achten Sie darauf, dass die abisolierten Enden sauber und sicher in dem dafür vorgesehenen Klemm-
block sitzen! Isolieren Sie die Enden dazu ca. 8mm ab.
Gerätesicherungen
Auslöse-
Sicherung
Charakteristik
Netz 230V T
Akku 12V F
12
ist an den
Querschnitt Absicherung
in mm² Cu in A
1,5 10
2,5 16
Nennstrom Ausschalt-
in A vermögen
1
3
