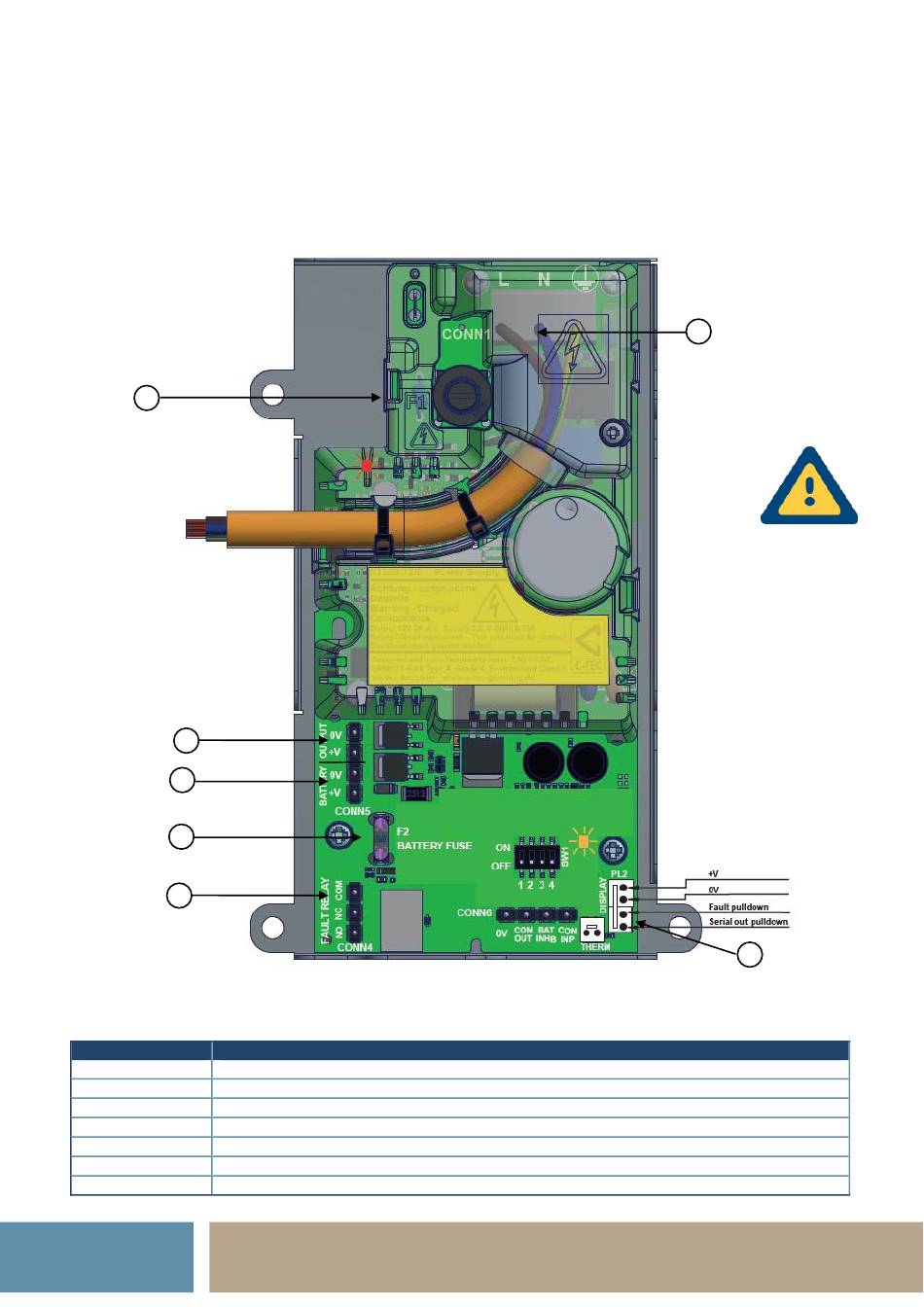

4.22 Netzgerät NT560-12/E
Die Spannungsversorgung im Gehäuse G4/+ erfolgt über das Netzteil NT 560-12/E. Die zulässige Gesamtbelas-
tung nach VdS 2115 liegt bei 1,25A. Die Detektion von Störungen des Akkus erfolgt gemäß EN 50131-6 innerhalb
von 5 Minuten.
05
04
03
02
01
Nummer Funktion
01 Fehlerrelais z.B. bei Kurzschluss
02 Sicherung Akku 12V DC (F 3A L 250V)
03 Akkuanschluss + - (nur 12V DC Akkus von 2 - 12Ah)
04 Spannungsausgang 12V DC max. 1,25A inkl. Ladestrom nach VdS 2115
05 Sicherung 230V AC (T 1A H 250V)
06 Netzanschluss 230V AC 50Hz (L N PE)
07 Anschluss Spannungsüberwachung (auf PSU zur TLW)
36
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
06
Achtung!
Arbeiten am Produkt
dürfen nur durch elektro-
technisch zugelassenes
und fachkundiges Per-
sonal durchgeführt wer-
den!
07
