Teu 1 Umts-Router (Gprs/Umts) - TAS LINK III Kurzanleitung

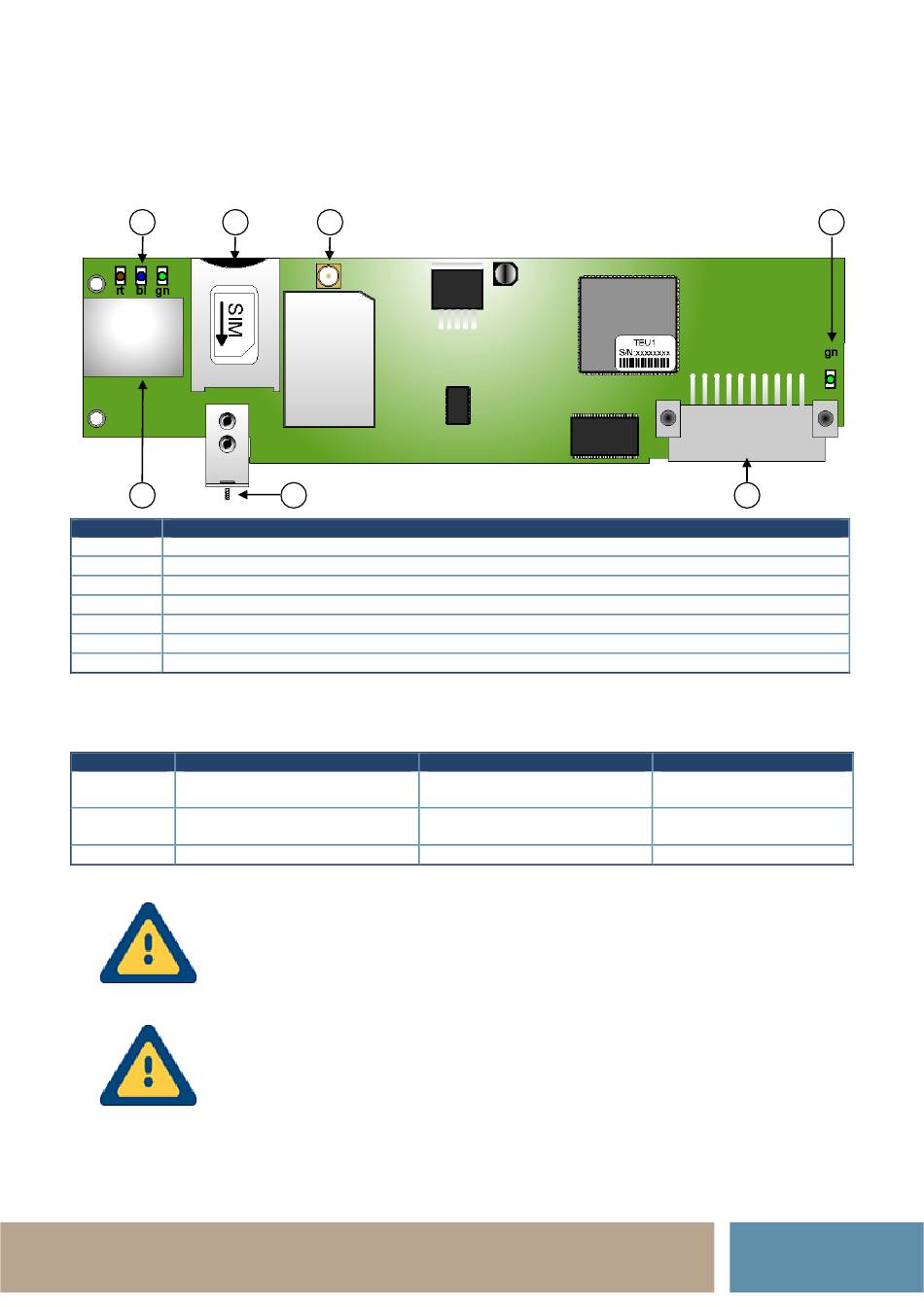

4.11 TEU 1 UMTS-Router (GPRS/UMTS)

Die Baugruppe TEU 1 arbeitet wie ein UMTS-Router und erweitert das TAS-Link III mit IP-Weg um wahlweise den
GPRS- oder UMTS-Weg. Die TEU 1 ist außerdem neben der TEG 1 einsetzbar und ermöglicht somit den Einsatz
eines Doppel-Funk Gerätes.
01
02
07
Nummer Funktion
01 Status-LED des GPRS/UMTS-Modems
02 SIM-Karten-Slot zur Aufnahme einer SIM-Karte (Micro/Mini-SIM nur mit Adapter!!!)
03 Antennenanschluss (SMA-Buchse)
04 USB-LED
05 Steckverbinder für Aufnahme auf TLW 1 (Steckplatz E1 oder E2)
06 Befestigungswinkel
07 Ethernet-Buchse (zum Anschluss auf TLW 1)
4.11.1 Status LED TEU 1
Farbe
TEU hat noch keine Konfigurati-
Rot
on von TLW erhalten
Grün PPP-Verbindung aufgebaut
Blau
Achtung!
Bitte unbedingt beachten, dass die TEU 1 zur Inbetriebnahme zwangsläufig über ein han-
delsübliches Ethernet-Kabel mit der Basisbaugruppe TLW 1 verbunden sein muss! Als
Gerätetyp ist der Typ „IP" zu wählen.
Achtung!
Bitte beachten Sie, dass der Empfangspegel (Helpdesk) nicht ausschlaggeben dafür ist,
ob der Weg tatsächlich genutzt werden kann. Die Funktionalität des Funknetzes oblig
alleine dem Netzbetreiber! Bei Fragen zu Tarifen usw. wenden Sie sich bitte an Ihren
Provider!
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
03
06
AN
Eingebucht
Blinkend
Falsche PIN, keine SIM etc.
PPP-Verbindung wird aufge-
baut
Netz-Suche
04
05
AUS
Normalbetrieb
Keine PPP-Verbindung
-
25
