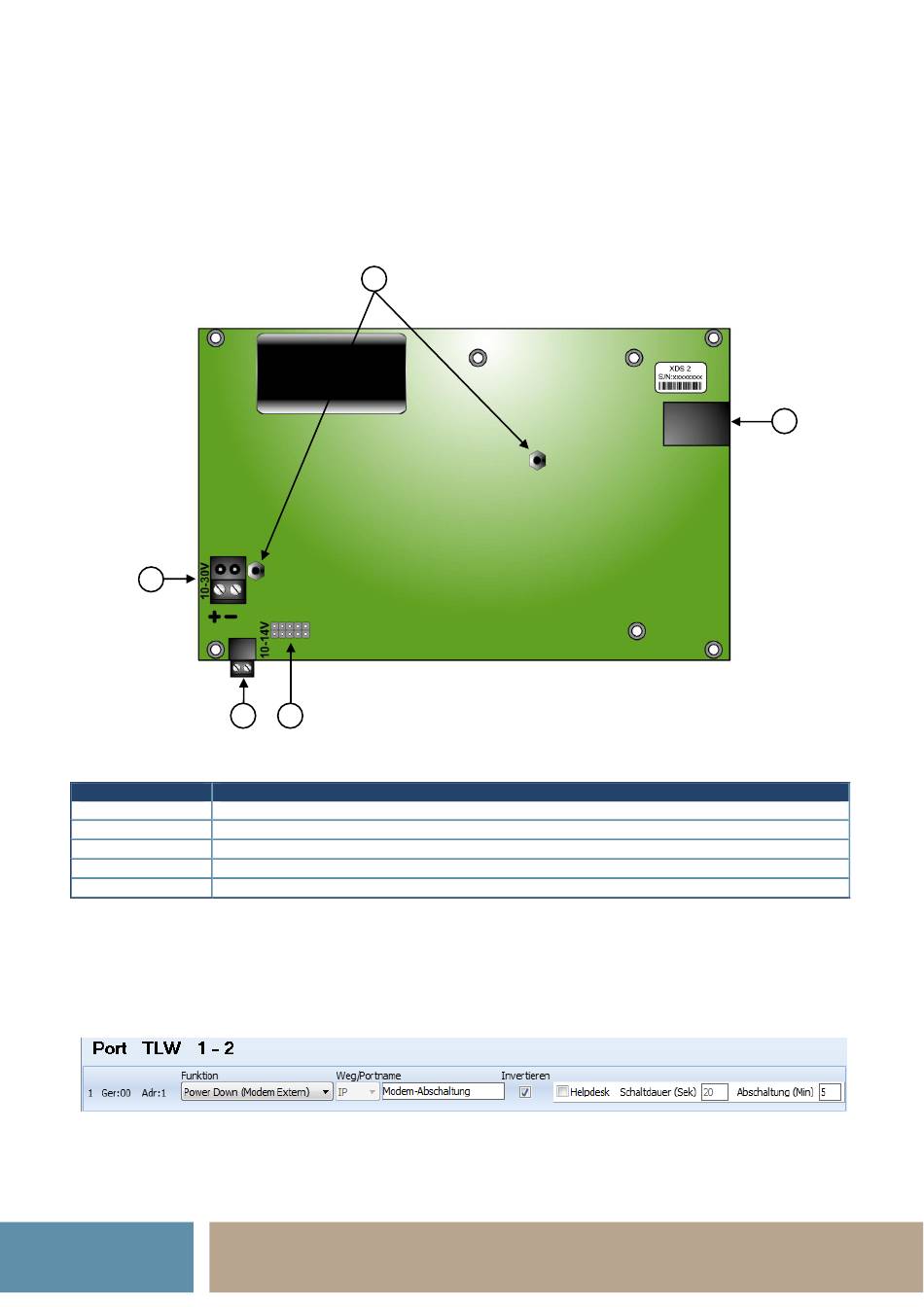

4.8 XDS 2 (Trägerbaugruppe DSL 1)
Die XDS 2 ist eine Trägerbaugruppe für das DSL-Modem DSL 1. Sie ist in zwei Versionen verfügbar, mit und ohne
Spannungswandler. Wird das TAS-Link mit Netzgerät (12V) ausgeliefert, so kommt die Variante ohne Spannungs-
wandler zum Einsatz, bei Auslieferung ohne Netzgerät mit Spannungswandler. Bitte beachten Sie, dass die DSL1-
Baugruppe nur innerhalb eines Spannungsbereichs von 10-14V DC betrieben werden darf!
03
02
Nummer Funktion
01 BUS-Steckverbinder zur DSL 1
02 Spannungsversorgung zur DSL 1 (10-14V DC!!!)
03 Spannungsversorgung zur TLW 1 (10-30V DC)
04 M3-Haltebolzen für die DSL 1
05 RJ12-Buchse für BUS-Kabel zur TLW 1 (X2)
4.8.1

Modem-Abschaltung

Das Modem kann mittels der sogenannten "Power Down"-Funktion automatisch, bei einem 230V-
Spannungsausfall, abgeschaltet werden. Darüber hinaus wird es wieder automatisch aktiviert, sobald eine Alarm-
meldung ansteht. Die entsprechende Einstellung finden Sie unter "Port"→ "(0) TLW".
Aktivieren Sie unter "Funktion" die Funktion "Power Down". Anschließend tragen Sie einen Namen für den Port
(OUT 1) ein. Zum Schluss invertieren Sie den Port und legen Sie über den Punkt "Abschaltung" fest, wie lange
die 230V-Spannungsstörung anliegen muss, bis die Abschaltung des Modems greift. Der Port muss nicht ver-
drahtet werden!
22
04
01
