Montage-, Bedienungs-
und Wartungsanleitung
DE
3
Hinweis: Empfohlen wird
die Positionierung von
Rahmennetzteil und Kabel-
übergang auf der Bandseite,
entweder zwischen unteren /
mittleren Band oder jeweils
ca. 10 cm über / unterhalb des
mittleren Bandes.

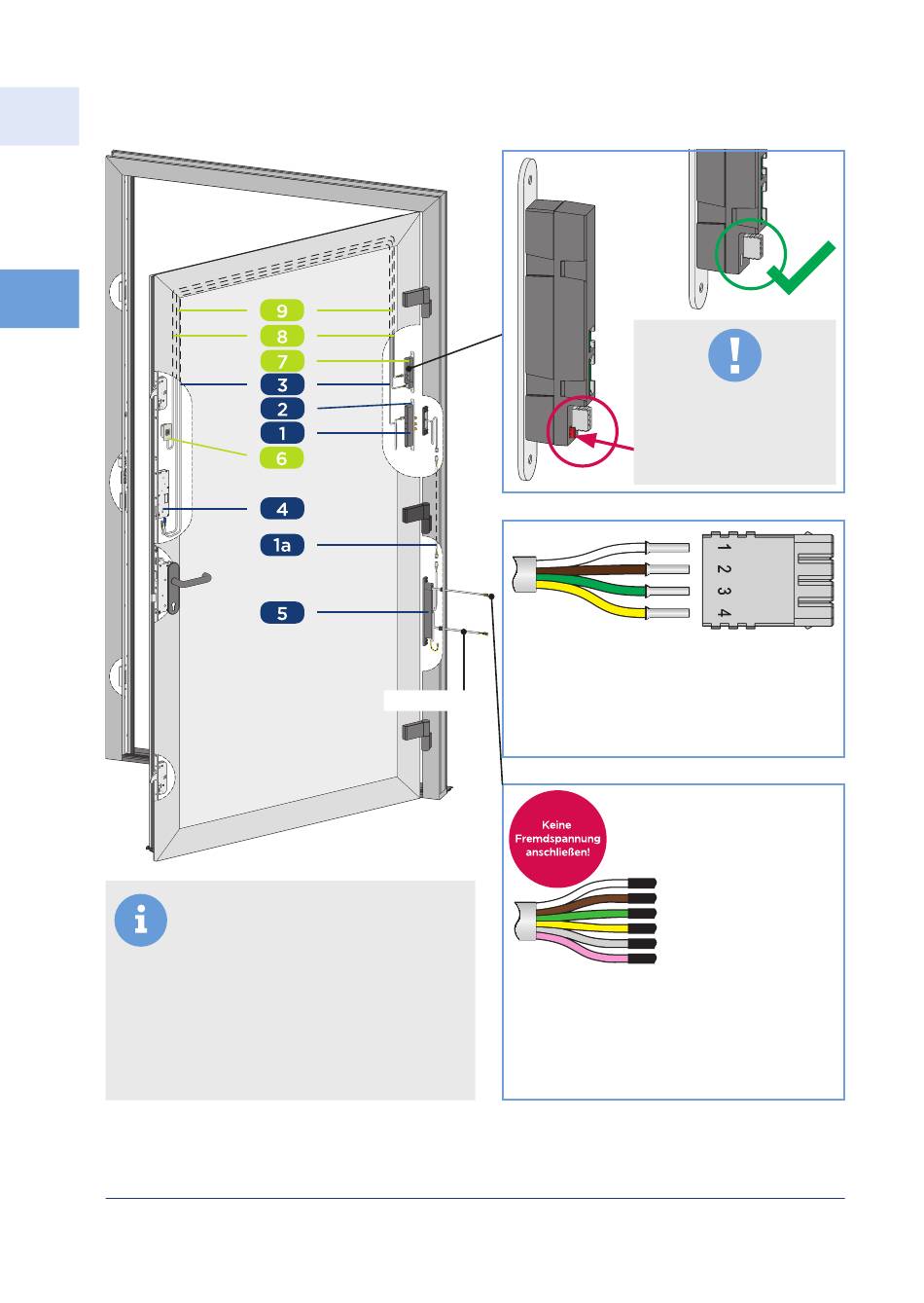

Abbildung 3.6.3-2: Montage blueMatic EAV4 / EAV4+ mit Stößelkontakt und
"Fingerscanner ekey dLine und Rahmennetzteil"
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.com ∙ Technische Änderungen vorbehalten
blueMatic EAV4 / EAV4+
1
2
3
230V AC
4
Anschluss an den ekey dLine Controller
(Stecker und Kabel von Firma ekey)
grün / weiß = Eingang für externen
Hinweis!
88
Achtung!
Jumper entfernen
(ohne Jumper ist
Ausgang potentialfrei)
weiß VDC (+)
braun GND (-)
grün Steuereingang
gelb Steuereingang
weiß + 24V DC
braun 0V
grün Öffnungssignal extern
gelb (nicht belegt)
grau (nicht belegt)
rosa (nicht belegt)
potentialfreien Kontakt
(z.B. Entriegeln per Ge-
gensprechanlage / Taster
Öffnen)
max. 40 m verlängerbar
(min. 0,8 mm )
2
(flügelseitig)
