Rahmenteil 1
• Durchgangsbohrung Ø 8 mm für Kabel durch den Blendrahmen
• Kabel durch den Blendrahmen führen (inkl. Kabelreserve im Rahmen!)
• Rahmenteil 1
3
Rahmenteil 2
• Durchgangsbohrung Ø 13 mm für Kabel / Stecker durch den Blendrahmen
• Kabel mit Stecker für Rahmennetzteil durch den Blendrahmen führen (inkl.
Kabelreserve im Rahmen!) und T-Abdeckung KÜ-T1 RT R8 einsetzen
• Rahmenteil 2
Flügelteil
• Langloch max. 95 mm fräsen, ca. 50 mm tief
Flügelteil
• Bohrung 2 x Ø 13 mm bzw. Langloch durch die Beschlagnut (ca. 245 mm
vertikal unter der Ø 8 mm Rahmenteilbohrung, abhängig vom Profil / Band-
Drehpunkt) und für Schraube

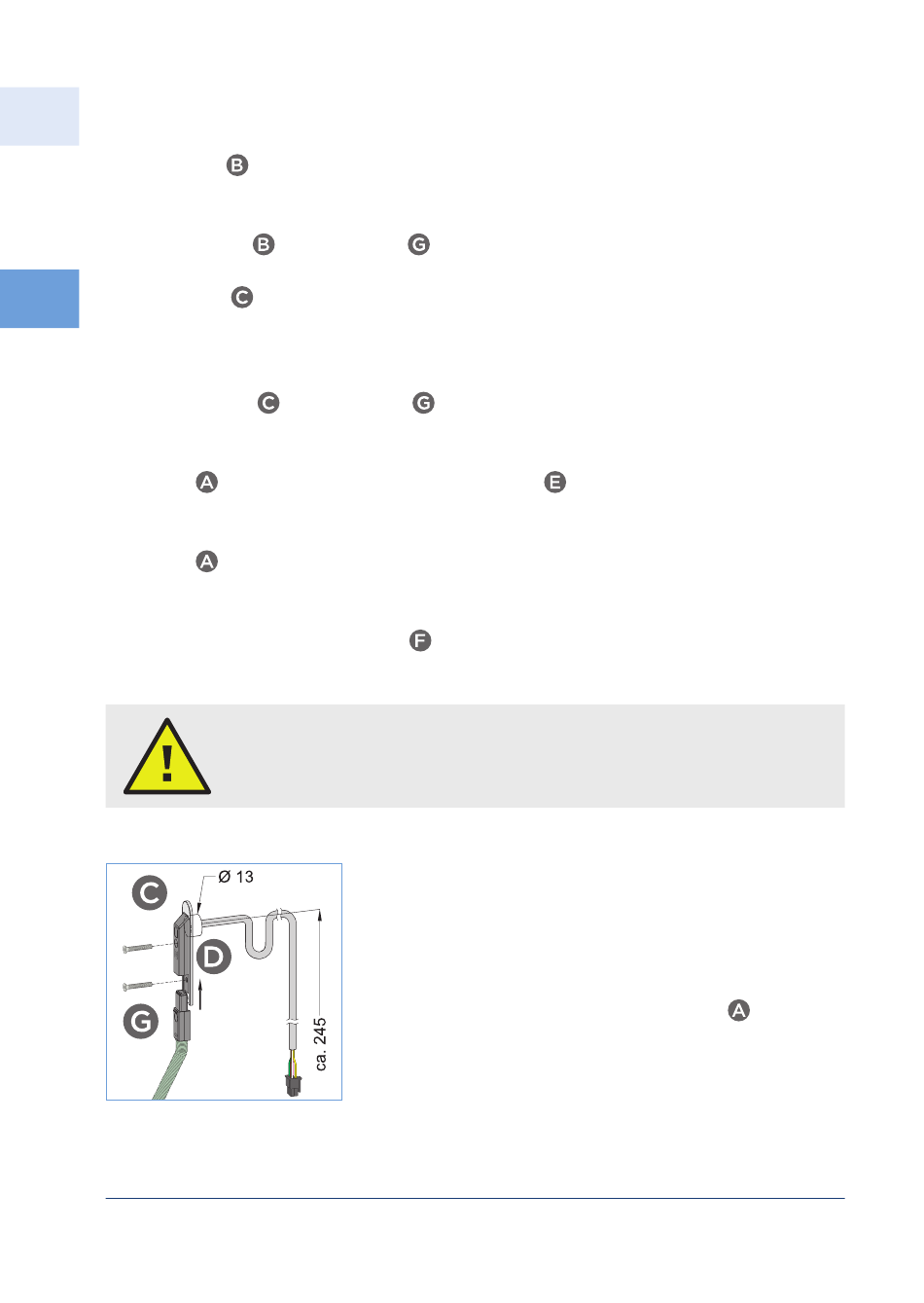

Abbildung 3.3.1-2: Detail Rahmenteil 2
