Montage-, Bedienungs-
und Wartungsanleitung

3.4.1 Allgemeiner Anschlussplan

Kabel* mind. 2 x 0,8 mm²,
max. 100 m Länge
(bis zum letzten Taster bzw.
Zutrittskontrollsystem)
zum / vom
Kabelübergang /
Motorkasten
Empfehlung:
UP-Dose bzw.
Abzweigdose für
Kabelverbinder

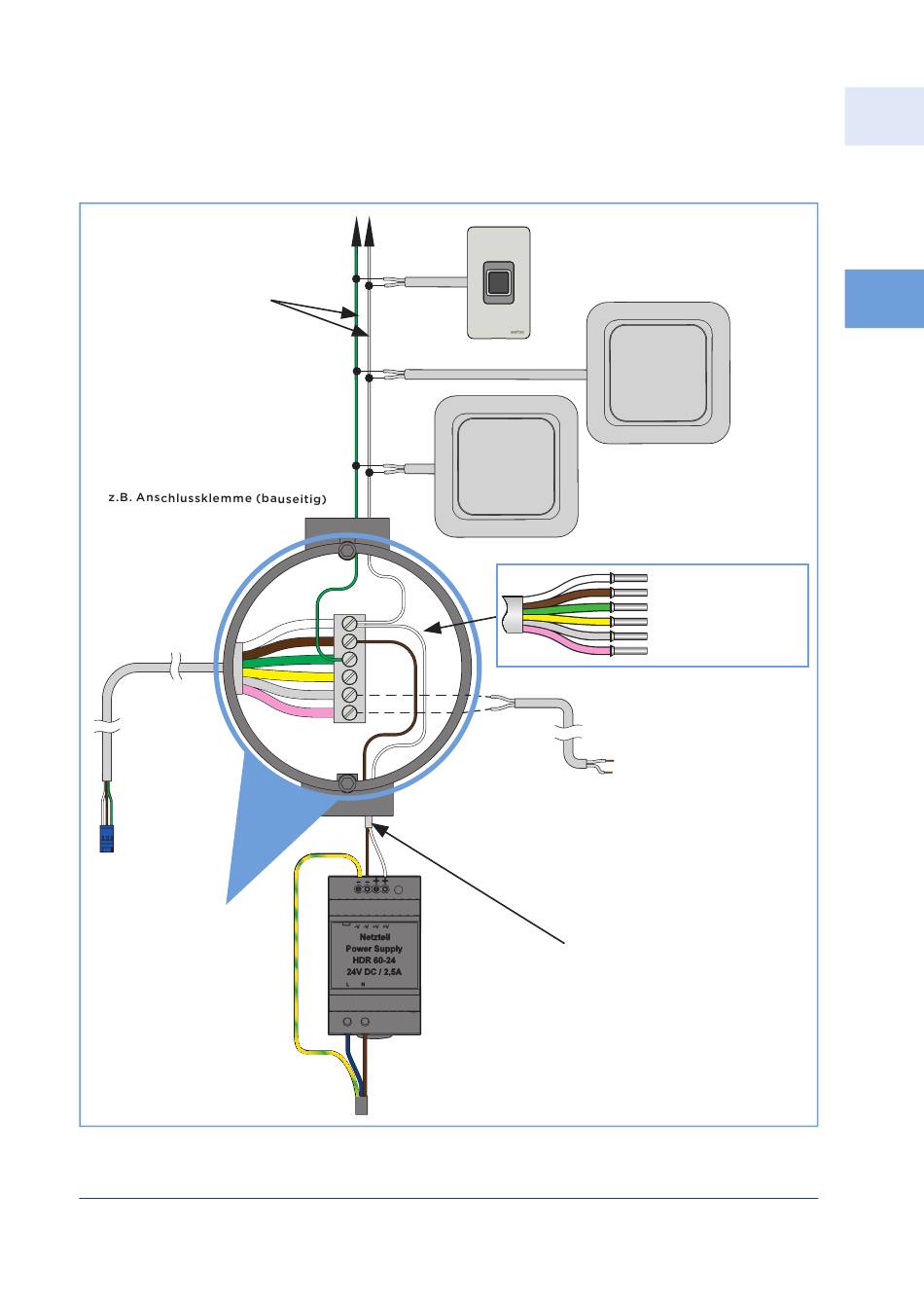

Abbildung 3.4.1-1: Allgemeiner Anschlussplan (mit Hutschiennetzteil und
Kabelübergang)
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.com ∙ Technische Änderungen vorbehalten
blueMatic EAV4 / EAV4+
- +
PE L N
230V AC
65
externe Zutrittskontrollsysteme
(z.B. Fingerprint)
weitere
Taster*
Taster
"Öffnen"
programmierbarer Ausgang
Motorkasten (potentialfrei)
nur bei EAV4+:
• Tür geschlossen und verriegelt
(voreingestellt als Standard)
• Freigabesignal für
Drehtüröffner
Kabel* mind. 2 x 0,8 mm²,
max. 40 m Länge
* kein geschirmtes Kabel
notwendig
** Bei Verwendung von
Winkhaus Stößelkontakt nicht
belegt / nicht vorhanden
5107364
weiß + 24V DC
braun 0V Masse
grün Öffnungssignal
gelb** nicht belegt
}
grau** potentialfreier
rosa**
Signalausgang
DE
3
