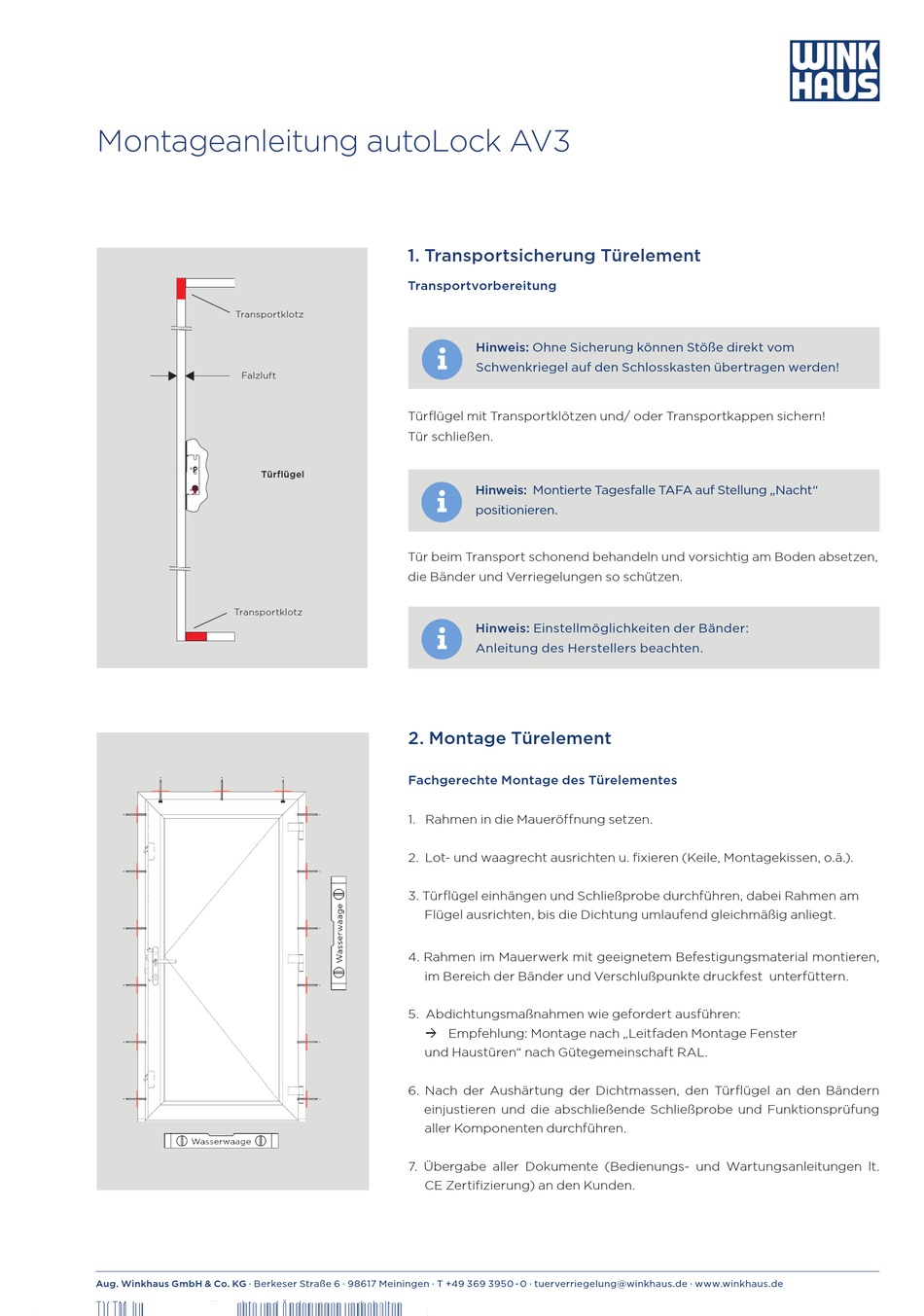

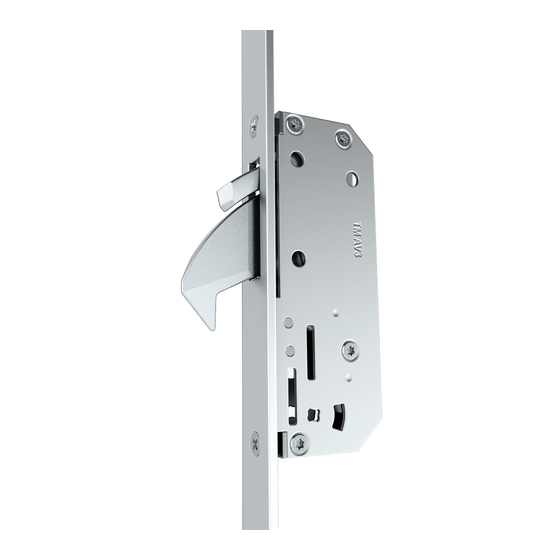

Winkhaus autoLock AV3 Montageanleitung

Montageanleitung autoLock AV3
Transportklotz
Falzluft
Türflügel
Transportklotz
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen ∙ T +49 369 3950 - 0 ∙ tuerverriegelung@winkhaus.de ∙ www.winkhaus.de
TV TM Juni 2017 · DE · Alle Rechte und Änderungen vorbehalten.
1. Transportsicherung Türelement
Transportvorbereitung
Hinweis: Ohne Sicherung können Stöße direkt vom
Schwenkriegel auf den Schlosskasten übertragen werden!
Türflügel mit Transportklötzen und/ oder Transportkappen sichern!
Tür schließen.
Hinweis: Montierte Tagesfalle TAFA auf Stellung „Nacht"
positionieren.
Tür beim Transport schonend behandeln und vorsichtig am Boden absetzen,
die Bänder und Verriegelungen so schützen.
Hinweis: Einstellmöglichkeiten der Bänder:
Anleitung des Herstellers beachten.
2. Montage Türelement
Fachgerechte Montage des Türelementes
1. Rahmen in die Maueröffnung setzen.
2. Lot- und waagrecht ausrichten u. fixieren (Keile, Montagekissen, o.ä.).
3. Türflügel einhängen und Schließprobe durchführen, dabei Rahmen am
Flügel ausrichten, bis die Dichtung umlaufend gleichmäßig anliegt.
4. Rahmen im Mauerwerk mit geeignetem Befestigungsmaterial montieren,
im Bereich der Bänder und Verschlußpunkte druckfest unterfüttern.
5. Abdichtungsmaßnahmen wie gefordert ausführen:
 Empfehlung: Montage nach „Leitfaden Montage Fenster
und Haustüren" nach Gütegemeinschaft RAL.
6. Nach der Aushärtung der Dichtmassen, den Türflügel an den Bändern
einjustieren und die abschließende Schließprobe und Funktionsprüfung
aller Komponenten durchführen.
7. Übergabe aller Dokumente (Bedienungs- und Wartungsanleitungen lt.
CE Zertifizierung) an den Kunden.
