Wetterstation mit
Funk-Außensensor
Weather station with wireless outdoor sensor |
Estación meteorológica con sensor inalámbrico exterior |
Station météo avec capteur radio extérieur |
Stazione meteorologica con sensore radio esterno |
Stacja pogodowa z radiowym czujnikiem zewnętrznym
Bedienungsanleitung
WS 2324
Operating instructions | Instrucciones de operación
Mode d'emploi | Istruzioni per l'uso | Instrukcja obsługi
17 : 1 0
11
3
M
D
FRIDAY
OUTDOOR TEMP
c
28
6
c
26
6
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ADE WS 2324
Inhaltszusammenfassung für ADE WS 2324
- Seite 1 Station météo avec capteur radio extérieur | Stazione meteorologica con sensore radio esterno | Stacja pogodowa z radiowym czujnikiem zewnętrznym 17 : 1 0 FRIDAY OUTDOOR TEMP Bedienungsanleitung WS 2324 Operating instructions | Instrucciones de operación Mode d‘emploi | Istruzioni per l‘uso | Instrukcja obsługi...
- Seite 2 Design vereint. Mit dieser Wetterstation haben Sie unterschiedlichste Wetter- und Temperaturdaten immer im Blick. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher. Wir wünschen Ihnen viel Freude und Erfolg beim Überwachen und Einsehen der Wetterdaten.
-
Seite 3: Inhaltsverzeichnis
Funkempfang manuell starten ........16 Manuelle Einstellungen vornehmen ......17 Standort wählen ..............18 Funkempfang zwischen Basisstation und Funk-Außensensor ............18 Funkempfang zwischen Basisstation und Zeitzeichensender ............19 Basisstation aufstellen ........... 19 Außensensor aufstellen ..........20 Über den Zeitzeichensender DCF77 ......20 Wetterstation WS 2324... - Seite 4 Display-Anzeige der Basisstation ........21 Uhrzeit-, Datums- und Wochenanzeige ....21 Temperaturtrendanzeige ..........21 Weitere Wetterdaten und Funktionen ......22 Gespeicherte Temperaturen anzeigen....22 Batterien wechseln ..............22 Sommerzeit/Winterzeit ..........23 Reinigen ...................23 Störung / Abhilfe ..............23 Technische Daten ..............25 Konformitätserklärung ............26 Garantie ...................26 Entsorgen ................27 Wetterstation WS 2324...
-
Seite 5: Allgemeines
GEFAHR warnt vor schweren Verletzungen. Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades. Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden. Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise. Wetterstation WS 2324... -
Seite 6: Sicherheit
Verpackungsbeutel nicht über den Kopf gestülpt wird. GEFAHR von Brand/Verbrennung und/ oder Explosion ‚ Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie Batterien nur durch denselben oder einen gleichwertigen Batterietyp. Beachten Sie die „Technischen Daten“. Wetterstation WS 2324... -
Seite 7: Vorsicht Vor Sachschäden
Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr! ‚ Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen. ‚ Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander. Wetterstation WS 2324... -
Seite 8: Lieferumfang
Funk-Außensensor – zeigt die Temperatur im Innen- und Außenbereich an. Die Wetterstation zeigt außerdem Datum und Uhrzeit und verfügt zusätzlich über eine Temperaturtrendanzeige. Für die gewerbliche Nutzung in der Wettervorhersage oder in der Wetterdaten-Messung ist die Wetterstation ungeeignet. Wetterstation WS 2324... -
Seite 9: Das Bietet Die Wetterstation Mit Funk-Außensensor
Das bietet die Wetterstation mit Funk-Außensensor ‚ Genaue Uhrzeit durch den Empfang des Zeitzeichensenders DCF77 (manuelle Zeiteinstellung möglich) ‚ Zeitanzeige im 12- oder 24-Stunden-Format ‚ Ewiger Kalender bis zum Jahr 2099 ‚ Innen- und Außentemperaturanzeige (°C und °F) ‚ Temperaturtrendanzeige Wetterstation WS 2324... -
Seite 10: Auf Einen Blick

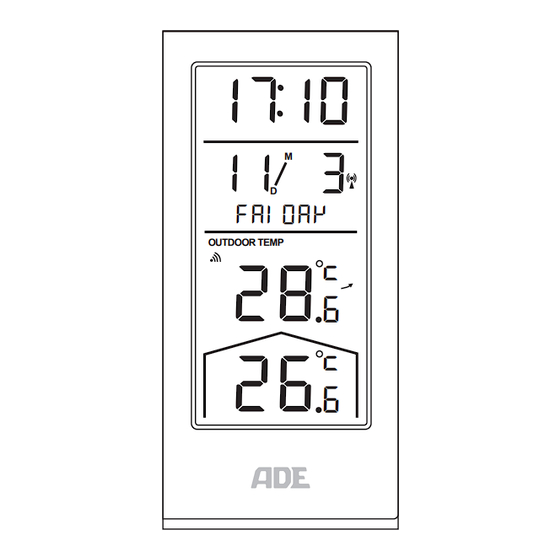

Auf einen Blick Basisstation 17 : 1 0 FRIDAY OUTDOOR TEMP siehe „Uhrzeit-, Datums- und Wochenanzeige“ siehe „Wetterdaten im Außenbereich“ siehe „Wetterdaten im Innenbereich“ siehe „Temperaturtrendanzeige“ Wetterstation WS 2324... - Seite 11 WAVE Bedientasten: Gerätedaten manuell einstellen WAVE Gespeicherte Temperaturen anzeigen WAVE ‚ Werte erhöhen ‚ Werte verringern WAVE Funkempfang zum Funksensor starten WAVE Batteriefach Wetterstation WS 2324...
-
Seite 12: Funk-Außensensor
Funk-Außensensor Aufhänge-Öse Batteriefach Wetterstation WS 2324... -
Seite 13: Inbetriebnahme
Richtige Polarität (+/-) beachten. 3. Batteriefach-Abdeckung wieder zuschieben. Basisstation Batteriebetrieb 1. Verschlusslasche des Batteriefachdeckels eindrücken und Fachdeckel abklappen. 2. Zwei Batterien des Typs LR03/R3 (AAA) so einlegen, wie auf dem Boden des Batteriefachs abgebildet. Richtige Polarität (+/-) beachten. Wetterstation WS 2324... -
Seite 14: Funkempfang Starten
‚ Im unteren Bereich werden die von der Basisstation gemessenen Innenwerte für die Temperatur angezeigt. ‚ Sobald das Signal vom Zeitzeichensender in ausreichender Stärke empfangen wurde, werden im Display die entsprechenden Daten und das Funkturm-Symbol dauerhaft angezeigt. Dieser Vorgang kann einige Minuten dauern. Wetterstation WS 2324... -
Seite 15: Checkliste Bei Fehlender Datenanzeige Im Display
Warten, bis die Basisstation zu einem späteren Zeitpunkt automatisch wieder auf Empfang schaltet. In den Nachtstunden ist der Empfang meistens besser. Einstellungen manuell vornehmen, wenn an Ihrem Standort der Empfang nicht möglich ist, siehe „Manuelle Einstellungen vornehmen“. Wetterstation WS 2324... -
Seite 16: Funkempfang Manuell Starten
Uhrzeit des Zeitzeichen-Senders ein. Haben Sie bereits manuelle Zeit- und Datumseinstellungen vorgenommen, werden diese automatisch angepasst. Während der Signalsuche ist nur die Taste WAVE aktiv. ‚ Um die Signalsuche zu beenden, drücken Sie die Taste WAVE erneut. Wetterstation WS 2324... -
Seite 17: Manuelle Einstellungen Vornehmen
5. Folgende Einstellungen nacheinander durchführen: − Maßeinheit der Temperatur (°C oder °F) − Funksignal an oder aus − Zeitzone − Stundenformat (12- oder 24-Stunden-Format) − Stundenzeit − Minutenzeit − Jahr − Monat − Tag − Datumsformat (Monat/Tag oder Tag/Monat) Wetterstation WS 2324... -
Seite 18: Standort Wählen
Leuchtstoffröhren können den Funkempfang ebenfalls stören. ‚ Basisstation und Außensensor nicht direkt auf den Boden stellen. Dies schränkt die Reichweite ein. ‚ Bei niedrigen Temperaturen im Winter kann die Leistung der Außensensor-Batterien deutlich abfallen. Dies vermindert die Sendereichweite. Wetterstation WS 2324... -
Seite 19: Funkempfang Zwischen Basisstation Und Zeitzeichensender
‚ Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursachen. ‚ Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommen, z. B. wegen Wartungsarbeiten. Basisstation aufstellen − Stellen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten. Wetterstation WS 2324... -
Seite 20: Außensensor Aufstellen
Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus. Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen. Wetterstation WS 2324... -
Seite 21: Display-Anzeige Der Basisstation
OUTDOOR TEMP Uhrzeit Datumsanzeige Funkempfang zum Zeitzeichensender Temperaturtrendanzeige Ausgehend von den gemessenen Veränderungen der Temperatur innerhalb einer Stunde wird neben der Außentemperaturanzeige der Temperaturtrend angezeigt. steigende Temperatur (> 1 °C/Stunde steigend) konstante Temperatur (< 1 °C/Stunde Veränderung) fallende Temperatur (> 1 °C/Stunde fallend Wetterstation WS 2324... -
Seite 22: Weitere Wetterdaten Und Funktionen
‚ Wenn 5 Sekunden lang keine Taste gedrückt wird, kehrt die Anzeige zur aktuellen Temperatur zurück. ‚ Die gespeicherten Werte werden jede Nacht um Mitternacht automatisch gelöscht. Batterien wechseln Das Batterie-Symbol zeigt an, das die eingelegten Batterien gewechselt werden sollten. Wetterstation WS 2324... -
Seite 23: Sommerzeit/Winterzeit
Störung Mögliche Ursache DCF77-Signal für die ‚ Gewählten Standort prüfen. Uhrzeit wird nicht empfangen. ‚ Funkempfang ggf. manuell starten. ‚ Uhrzeit manuell einstellen. Temperaturangabe des ‚ Prüfen, ob Sensor direkter Außensensors erscheint Sonnenstrahlung zu hoch. ausgesetzt ist. Wetterstation WS 2324... - Seite 24 Basisstation empfängt ‚ Sicherstellen, dass sich keine elektrischen keine Signale des Störquellen in der Außensensors. Nähe des Funksensors oder der Basisstation befinden. ‚ Batterien im Außensensor prüfen ggf. wechseln. ‚ Basisstation näher zum Außensensor bewegen oder umgekehrt. Wetterstation WS 2324...
-
Seite 25: Technische Daten
Digitale Wetterstation WS2324 Batterien: 2× LR03/R3 (AAA) / 1,5 V Bemessungsstrom: 5 mA Sendefrequenz: 433,92 MHz Reichweite: ca. 60 m (offenes Gelände) Max. Sendeleistung + 10 dBm Messbereich: -40 bis 70 °C (-40 °F – 158 °F) Wetterstation WS 2324... -
Seite 26: Konformitätserklärung
Aus diesem Grund sind Design- und technische Änderungen jederzeit möglich. Konformitätserklärung Hiermit erklärt die GRENDS GmbH, dass die Wetterstation WS 2324 den Richtlinien 2014/53/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.ade-germany.de/doc Die Erklärung verliert ihre Gültigkeit, falls an dem... -
Seite 27: Entsorgen
Bei Kauf eines Neugerätes muss der Vertreiber auf Verlangen des Endnutzers eine unentgeltliche 1:1-Rücknahme eines Altgerätes durchführen. Ohne Neuerwerb sind die o.a. Vertreiber verpflichtet, auf Verlangen des Endnutzers bis zu drei Altgeräte (max. Kantenlänge von 25 cm) unentgeltlich zurückzunehmen. Wetterstation WS 2324... - Seite 28 − Vor dem Entsorgen müssen die Batterien vollständig entladen werden. Lassen Sie hierfür das Gerät so lange eingeschaltet, bis im Display keine Anzeige mehr sichtbar ist. − Nehmen Sie danach die Batterien aus dem Gerät wie im Abschnitt „Inbetriebnahme“ beschrieben. Wetterstation WS 2324...
