SECULIFE BP PRO

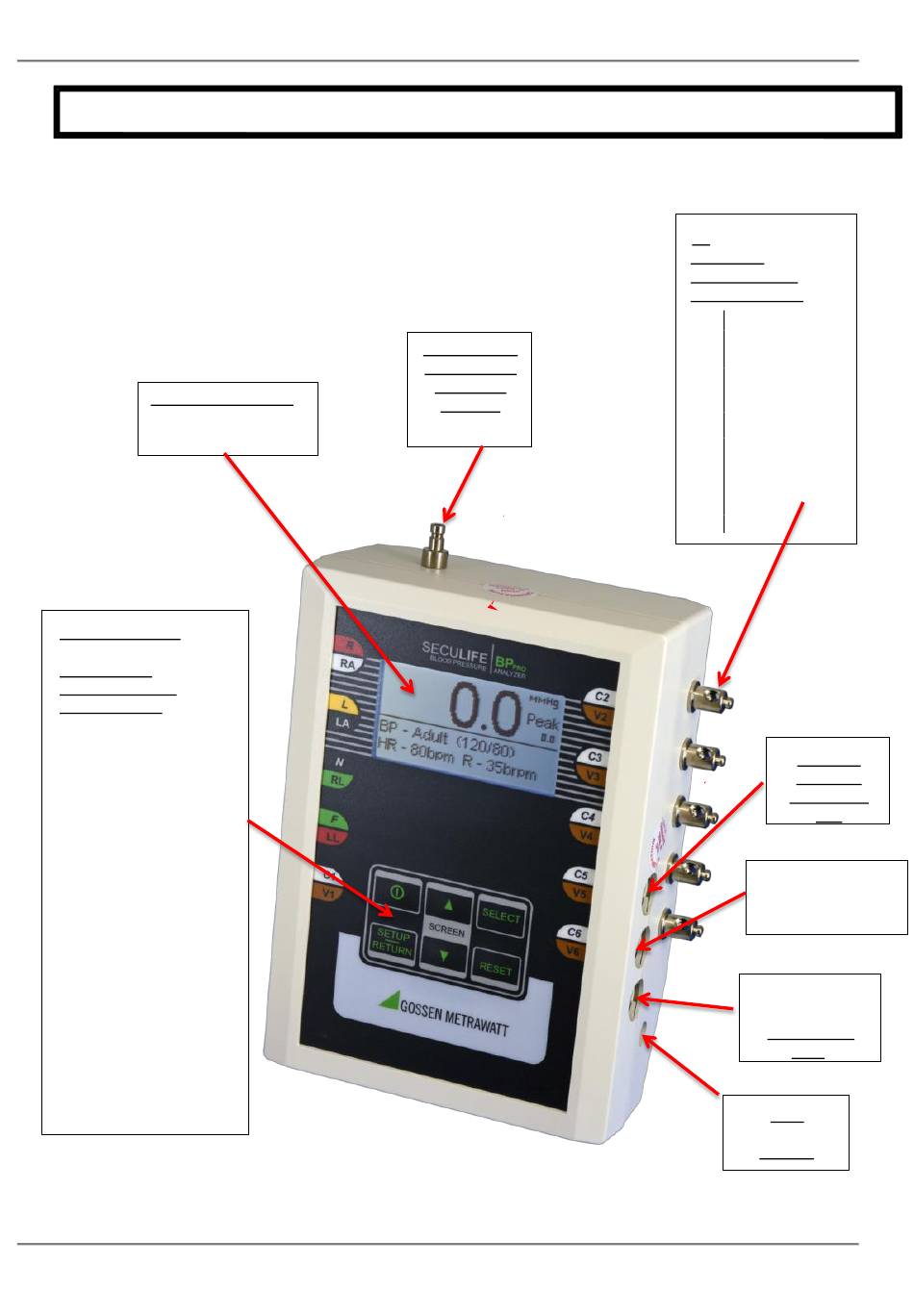

Dieser Abschnitt befasst sich mit dem Aufbau des SECULIFE BP PRO und beschreibt
die vorhandenen Bauteile.
LCD Grafikanzeige:
Zeigt Test- und
Konfigurationsdaten
6 hinterleuchtete
Berührungstasten für die
Auswahl von
Parametern und
Einstellungen:
NETZSCHALTER zum
Ein- und Ausschalten
des Gerätes
Pfeiltasten zum Scrollen
durch die gewählten
Optionen.
(Sie dienen zum
Wechseln der
Bildschirme, wenn keine
Optionen ausgewählt
wurden.)
SELECT zum
Selektieren von zu
ändernden Einstellungen
oder Parametern.
SETUP/RETURN zum
Ansteuern und
Verlassen des Setup
Menüs.
RESET zum
Zurücksetzen des
Spitzendruckmesswerts.
11
ÜBERSICHT
Schnellkupp-
lungsstecker
für Druck-
Eingang
10
Universal-
Anschlüsse für
Patientenkabel:
RA R
LA L
RL N
LL F
V1 C1
V2 C2
V3 C3
V4 C4
V5 C5
V6 C6
6-poliger
Mini-Din-
Stecker für
IBP
8-poliger Mini-Din-
Stecker für
Temperatur
7-poliger Mini-
Din-Stecker für
RS-232 und
SpO
2
Netz
2,1 mm
Buchse
