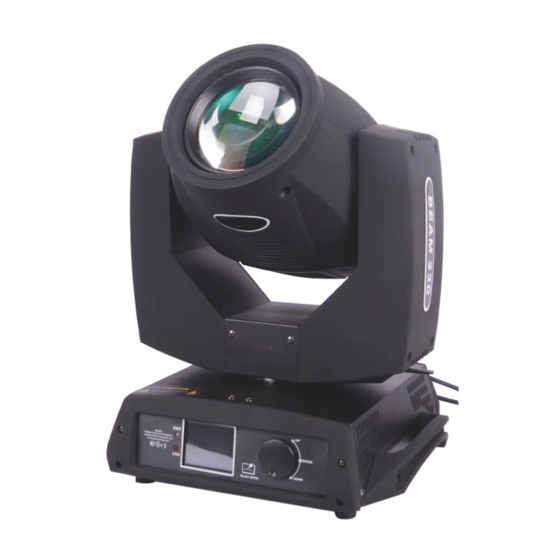

Lightmaxx Vector Shaft 7R Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Lightmaxx Vector Shaft 7R
Inhaltszusammenfassung für Lightmaxx Vector Shaft 7R
- Seite 1 Vector Shaft 7R 11/2018 LIG0015713-000 Bedienungsanleitung User Manual...
- Seite 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.
-
Seite 3: Lieferumfang
Herzlichen Glückwunsch zu Ihrem neuen LightmaXX Vector Shaft 7R! Vielen Dank, dass Sie sich für ein Produkt von LightmaXX entschieden haben. Durch effi ziente Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent- fernen, da sie durch verschlucken daran ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) - Seite 5 (FI) wird unbedingt empfohlen. Aufgrund des Power Twist Ein- und Ausgangs können insgesamt max. 4 Vector Shaft 7R mit dem 1. Gerät verbunden & somit mitversorgt werden. Sollten Sie ihr Gerät länger nicht benutzen, trennen Sie das Gerät vom Netz, um Gefahren zu minimieren.
-
Seite 6: Betriebsart Dmx
Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfi guration des DMX Steckers: Widerstand 120 Ohm 1/4W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befi ndlichen Gerätes. -
Seite 7: Kanal Modus
17 Kanal Modus: DMX Wert: Effekte: Eigenschaften: Farbrad 128-255 Rad dreht sich im Uhrzeigersinn: Linear langsam -> schnell Blau + Weiß Schrittweise Blau Schrittweise CTB8000 + Blau Schrittweise CTB8000 Schrittweise CTO190 + CTB8000 Schrittweise CTO190 Schrittweise CTO260 + CTO190 Schrittweise CTO260 Schrittweise Blau-Grün + CTO260... - Seite 8 CH2 Strobe DMX Wert: Effekte: Eigenschaften: 250-255 Einschalten Schrittweise 240-249 Zufälliger Strobe / schnell -> langsam Schrittweise 230-239 Zufälliger Strobe / mittlere Geschwin- Schrittweise digkeit 220-229 Zufälliger Strobe / langsame Ge- Schrittweise schwindigkeit 210-219 Effekt 2 Schrittweise 200-209 Effekt 1 Schrittweise 192-199 Einschalten...
- Seite 9 DMX Wert: Effekte: Eigenschaften: Fixed Gobo 250-255 Gobo 16 Wackeln / langsam -> schnell Linear 249-244 Gobo 15 Wackeln / langsam -> schnell Linear 237-243 Gobo 14 Wackeln / langsam -> schnell Linear 231-236 Gobo 13 Wackeln / langsam -> schnell Linear 224-230 Gobo 12 Wackeln / langsam ->...
- Seite 10 CH5 Prism DMX Wert: Effekte: Eigenschaften: load 128-255 Schrittweise 0-127 Schrittweise DMX Wert: Effekte: Eigenschaften: 193-255 Drehung im Uhrzeigersinn / langsam Linear CH6 Prisma -> schnell Drehung 191-192 Stop Schrittweise 128-190 Drehung gegen den Uhrzeigersinn / Linear schnell -> langsam 0-127 0°...
-
Seite 11: Betriebsart Statisch, Auto Oder Sound
Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme, die nach festen Schemata ablaufen (Au) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Au). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät. Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Display... -
Seite 12: Bedienung
Bedienung: Menu: Die Navigation im Menu erfolgt über das Jogwheel neben dem Display. Mit Drehen oder Drücken des Jogwheels aktivieren Sie das Menu, die Navigation erfolgt über Drehung des Jogwheels nach links („Up“) und rechts („Down“), die Bestätigung erfolgt über das Drücken des Wheels („Enter“). Die Menüstruktur im Detail: Befestigungsmöglichkeit: Dieses Gerät kann in alle Richtungen der Bühne durch eine Schelle positioniert und fi -... -
Seite 13: Spezifikationen
Spezifi kationen: Funktion Vector Shaft 7R LightmaXX Leuchtmittel MSD 7R Farbtemperatur 8000K Effekt Beam Abstrahlwinkel max. 4° Display Spannungsversorgung AC 100-240V, 50/60Hz Leistungsaufnahme 350 Watt Power Twist kompatibel IN/OUT --> ingesamt max. 4 weitere Vector Shaft Stromanschlüsse 7R Geräte können zusätzlich angeschlossen und mitversorgt werden... -
Seite 14: Reinigung
Fehlerbehebung: Hinweis! (Störung bei Datenübertragung) Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten! DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel. Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsi- cher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. -
Seite 15: Entsorgung Von Verpackungen
Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt und den entsprechenden Verwertungen zugeführt werden. Beachten Sie die Kennzeichnungen und die entsprechenden Vorschriften. Entsorgung von Batterien: Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli- chen Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.
