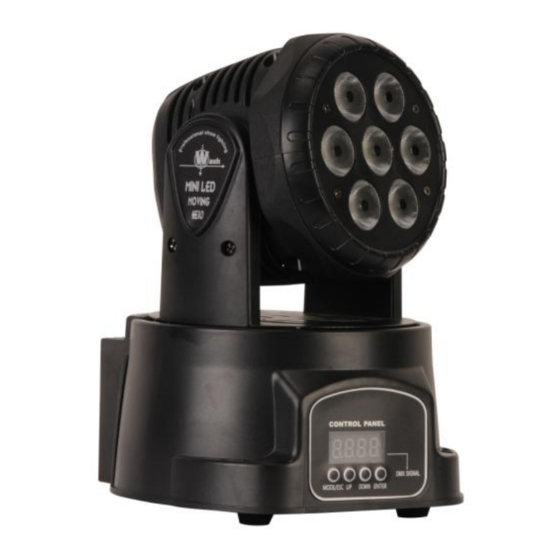

LightmaXX EASY Wash QUAD LED
7 x 10 Watt (RGBW)
LIG0009642-000
Lieber Kunde,
vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der
folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie
deren Eigenschaften und Funktionen.
1
Werbung
Verwandte Anleitungen für Lightmaxx LIG0009642-000
Inhaltszusammenfassung für Lightmaxx LIG0009642-000
- Seite 1 LightmaXX EASY Wash QUAD LED 7 x 10 Watt (RGBW) LIG0009642-000 Lieber Kunde, vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie deren Eigenschaften und Funktionen.
-
Seite 2: Technische Daten
Technische Daten: Stromanschluss AC 230V / 50 Hz Betriebsarten AUTO / Sound to Light / DMX-512 DMX Kanäle 8 oder 13 Kanäle LED System 7 x 10 Watt Quad MultiChip LED Maße 225 x 225 x 270 mm Gewicht 4,2 kg Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. - Seite 3 Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers. Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben.
- Seite 4 Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen.
-
Seite 5: Dmx-Betrieb
Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfangseil zu sichern. Das Sicherheitsfangseil muss an den dafür vorgesehenen Befestigungspunkten eingehängt werden. Das Fangseil darf niemals an den Transportgriffen eingehängt werden! Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist und alle nötigen Schrauben fest angezogen wurden. - Seite 6 13 Kanal MODUS: Channel Function PAN FINE TILT TILT FINE PAN/TILT SPEED DIMMER & STROBE Grün Blau Weiss Farb MIX COLOR SPEED AUTO Modus (AUTO & SOUND EFFECT) Benutzer Einstellungen: Einstellen der PAN Bewegung… Zum Einstellen die Taste “MODE/ESC” drücken und “PA18”, “PA36”,or “PA54”. über die “UP”...
- Seite 7 Einstellen der TILT Bewegung… Zum Einstellen die Taste “MODE/ESC” drücken und “t.9” or “t.18” über die “UP” and “DOWN” Tasten wählen. Anschließend die “ENTER” Taste drücken um Ihre Auswahl zu bestätigen. LED Display Maximale TILT Bewegung 90º t.18 180º DMX Protokoll: 8 Kanal MODUS Channel Function...
- Seite 8 12 Kanal MODUS Channel Function 0-255 0-255 PAN FINE 0-255 TILT 0-255 TILT FINE PAN/TILT SPEED 0-255 From Fast to Slow DIMMER & STROBE Closed 8-134 Dimmer 135-239 Strobe from 0Hz to 40Hz 240-255 Open 0-255 0-255 GREEN 0-255 BLUE White 0-255 COLOR mixed and changed...
- Seite 9 190-203 Buff 204-217 White(RGW) 218-231 Dark Purple 232-255 Color Change COLOR SPEED 0-255 MOVEMENT(AUTO & SOUND EFFECT) Blank 8-22 Auto 1 23-37 Auto 2 38-53 Auto 3 54-67 Auto 4 68-82 Auto 5 83-97 Auto 6 98-112 Auto 7 113-127 Auto 8 128-142 Sound 1...
- Seite 10 1. Preface 1.1 Packing list Product name quantity Mini moving head Light 1 pcs Power -line 1 base User Manual 1pcs 1.2 Unpacking instructions Once receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are presented, and have been received in a good condition. Notify the shipper immediately and retain packing material for inspection if any parts appear damaged from shipping or the carton itself shows, sign of mishandling.
- Seite 11 Be sure that the local power outlet matches the required voltage for your unit. Do not attempt to operate this unit if the power cord has been frayed or broken. Do not attempt to remove or break off the ground prong from the electrical cord. This prong is used to reduce the risk of electrical shock and fire in case of an internal short.
- Seite 12 2. Introduction 2.1 Features Multi-Colors Color Strobe Electronic Dimming 0-100% Built in Microphone DMX-512 Control Auto/ Master & Slave synchronization Multi-channel mode 2.2 DMX Channel In 8 channel mode Channel Function TILT DIMMER & STROBE Green Blue White Pan/Tilt SPEED In 13 channel mode Channel Function...
- Seite 13 PAN/TILT SPEED DIMMER & STROBE GREEN BLUE WHILE COLOR mixed and changed COLOR SPEED MOVEMENT(AUTO & SOUND EFFECT) 3. Set up Disconnect the power cord before replacing a fuse and always replace with the same type fuse. Power Supply: Before plugging your unit in, be sure the source voltage in your area matches the required voltage for your.
- Seite 14 To link fixtures together you must obtain data cables. If you choose to create your own cable please use data-grade cables that can carry a high quality signal and are less prone to electromagnetic interference. 3.3 3-Pin to 5-Pin conversion chart Note! If you use a controller with a 5 pin DMX output connector you will need to use a 5pin to 3 pin converter.
- Seite 15 4. Operating instructions 4.1 Navigating the control panel Access control panel functions using the four panel buttons located directly under the Display. 4.2 Menu map Six distinct operating modes, many with sub-modes, are supported by the unit. To selected use the “MODE/ESC”...
- Seite 16 Setting Reversed or Normal Pan To select, use the “MODE/ESC” button and choose “Pan”(normal) or “r Pan” (reversed). “UP” and “DOWN” buttons cycle between the two settings. Press the “ENTER” button to confirm the chosen selection Setting Reversed or Normal Tilt To select, use the “MODE/ESC”...
- Seite 17 Initial LED Display Second LED Display Sub-mode NStS SrUn Sound Activated 4- Slave Mode Up-to 32 units can be daisy chained together with one single unit acting as Master and all other linked units as Slaves. Slave units will all run in synch with the master unit without the need for an additional controller. Connections can be made using standard DMX control cables with Master unit running in Auto Run or Sound Activated Modes an placed at the start of the chain Choosing Slave Mode...
- Seite 18 LED Display DMX Sub-mode 8Channel 13CH 13channel Color Options The Unit offers a range of 16 preset colors. These can be individually selected with DMX control and feature in Auto Run Sound Active modes. 4.4 DMX channel Values In 8 channel mode Channel Function 0-255...
- Seite 19 0-255 TILT FINE PAN/TILT SPEED 0-255 From Fast to Slow DIMMER & STROBE Closed 8-134 Dimmer 135-239 Strobe from 0Hz to 40Hz 240-255 Open 0-255 0-255 GREEN 0-255 BLUE White 0-255 COLOR mixed and changed Closed 8-21 White(RGB) 22-34 35-49 Green 50-63 Blue...
- Seite 20 232-255 Color Change 0-255 COLOR SPEED MOVEMENT(AUTO & SOUND EFFECT) Blank 8-22 Auto 1 23-37 Auto 2 38-53 Auto 3 54-67 Auto 4 68-82 Auto 5 83-97 Auto 6 98-112 Auto 7 113-127 Auto 8 128-142 Sound 1 143-157 Sound 2 158-172 Sound 3 173-187...
