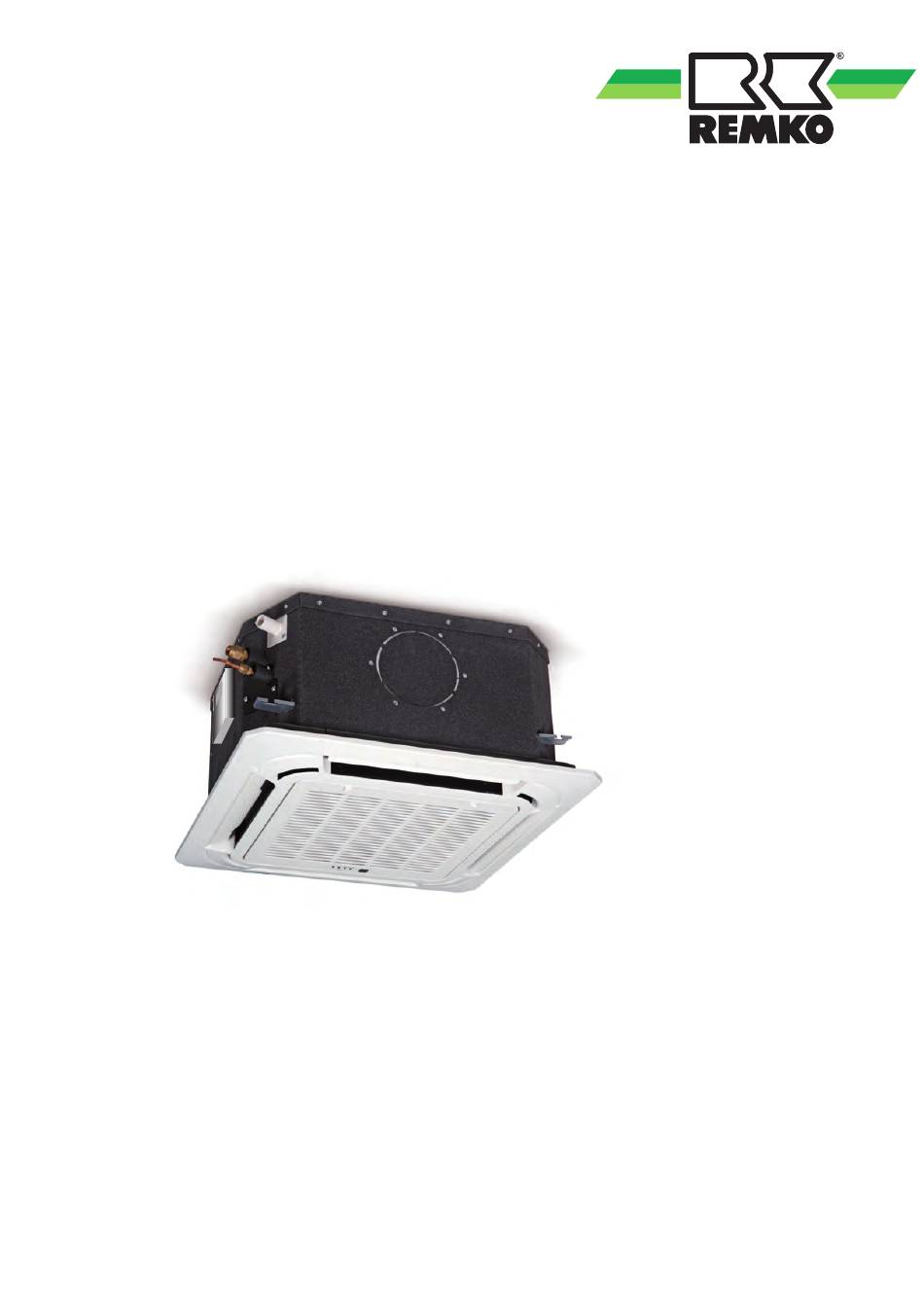

- Seite 1 Montage- und Betriebsanleitung REMKO MVD MVD 221, MVD 281, MVD 361, MVD 451 Deckenkassette für Inverter MVV-Außenteile Vor Beginn aller Arbeiten Anleitung lesen! 0139-2017-06 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO MVD Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt Entsorgung der Geräte und Komponenten hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe MVD 221 MVD 281 MVD 361 MVD 451 Deckenkassette für Inverter-Multisplit-Außenteile zum Betriebsweise Kühlen und Heizen 2,20 2,80 3,61 4,50 Nennkühlleistung 2,40 3,20 4,02 5,03 Nennheizleistung Energieeffizienzklasse Kühlen Energieeffizienzklasse Heizen Energieeffizienzgröße EER 3,21 3,46 3,46 3,21 Energieeffizienzgröße COP 3,41... -
Seite 8: Geräteabmessungen
REMKO MVD Baureihe MVD 221 MVD 281 MVD 361 MVD 451 Abmessungen Kassette Höhe Breite Tiefe Abmessungen Abdeckung Höhe Breite Tiefe Gewicht Gewicht Abdeckung EDV Nr. 1623551 1623556 1623561 1623566 Lufteintrittstemperatur TK 27°C / FK 19°C, Außentemperatur TK 35°C / FK 24°C, max. Luftvolumenstrom, 8 m Rohrleitungslänge... -
Seite 9: Aufbau Und Funktion
Das Innengerät besteht aus einem Verdampfer in Lamellenbauform, Verdampferventilator, Regelung Außenbereich und Kondensatwanne. Kombinierbar ist das Innen- Innenbereich gerät mit REMKO Außenteilen der Serie MVV ent- 1 a,b: Innengeräte sprechender Kombinationsmöglichkeiten. Die Außenteil Ansteuerung des Außenteiles erfolgt über die Kondensatleitung Regelung des Innengerätes. -
Seite 10: Kombinationen
REMKO MVD 3.2 Kombinationen Die Innengeräte MVD 221-451 können mit den Außenteilen der Serie MVV kombiniert werden. Die Auswahl der anzuschließenden Innengeräte erfolgt lediglich über die Auslegung der maximal anzu- schließenden Kälteleistung aller Innengeräte. Max. 130%. Der Leistungsfaktor berücksichtigt, dass nie alle Innengeräte zur selben Zeit eine 100 %ige Leistungsanfor- derung besitzen. - Seite 11 Abb. 5: Anschlussmöglichkeiten in mehreren Etagen A: Außenbereich 3: Verteiler B: Innenbereich 4: Y-Verteiler 1: Außenteil 5: Hauptstrang 2: Innengeräte der Serien MVW bzw. MVD 6: Nebenstrang...
-
Seite 12: Bedienung
REMKO MVD Bedienung Das Innengerät wird komfortabel mit der serienmä- ßigen Infrarot-Fernbedienung bedient. Die ord- nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden. Die Innengeräte können ebenfalls von zentraler Stelle mit dem Multi- Central-Controller MCC1 bedient werden. - Seite 13 Anzeige am Innengerät Die Anzeige LED‘s leuchten entsprechend den Einstellungen: LED OPERATION grün = Gerät eingeschaltet LED TIMER gelb = Timer programmiert LED DEF/FAN rot = Abtauung aktiv/Umluftmodus LED ALARM rot = Vorliegen einer Störung Abb. 7: Anzeige am Gerät 1: Empfangsteil für Signale der Fernbedienung 4: Taste manuelle Bedienung 2: Betriebsanzeige...
- Seite 14 REMKO MVD Tasten der Fernbedienung 3. Entfeuchtungsmodus In diesem Modus wird der Raum entfeuchtet, dabei wird die Raumtemperatur erheblich abgesenkt. Eine Einflussnahme auf Temperatur und Lüfterge- schwindigkeit ist in diesem Modus nicht möglich. 4. Heizmodus In diesem Modus wird die warme Raumluft auf die gewünschte Temperatur erwärmt.
-
Seite 15: Tastenfunktionen
Taste „TIMER ON“ Tastenfunktionen Mit dieser Taste wird die automatische Einschalt- Die Übermittlung der Einstellungen wird durch ein Symbol im Display angezeigt. zeit des Gerätes innerhalb der nächsten 24 Stunden programmiert. "ON / OFF" Taste Durch Betätigung der "ON / OFF" Taste aktivieren und deaktivieren Sie Ihr Klimagerät. -
Seite 16: Entfeuchtungsbetrieb
REMKO MVD "MODUS" Taste (MODE) Modus "ENTFEUCHTEN" Verwenden Sie die Taste "MODE" um zwischen Im Modus Entfeuchten wird empfohlen die Solltem- den einzelnen Betriebsarten zu wählen. Zur Verfü- peratur auf 24°C einzustellen. Auf Grund der gung stehen 5 Modi: geringen Kältemitteltemperatur wird der Taupunkt der Luft am Lamellentauscher unterschritten. - Seite 17 Modus "AUTOMATIK" Modus "KÜHLEN" Im Modus Automatik wählt die Regelung selbst- Im Modus Kühlen wird die Raumluft auf die einge- ständig anhand der Raumtemperatur Tr und stellte Solltemperatur abgekühlt. Die gewünschte gewähltem Sollwert Ts zwischen Heiz- Umluft-oder Raumtemperatur wird mit den ▲/▼ Tasten in 1 °C Kühlbetrieb.
- Seite 18 REMKO MVD Modus "HEIZEN" Funktionsablauf Modus Heizen Im Modus Heizen haben Sie die Möglichkeit den Raum in der kalten Jahreszeit zu beheizen. Die AUTO gewünschte Raumtemperatur wird mit den ▲/▼ TEMP COOL Tasten in 1 °C Schritten eingestellt. Liegt die Raumtemperatur 1 °C unterhalb der gewählten...
- Seite 19 Modus "UMLUFT" "FAN / SPEED" Taste Im Modus Lüften wird nur die Raumluft umgewälzt. Mit dieser Taste wird die Ventilatorgeschwindigkeit Vier Ventilatorgeschwindigkeiten können gewählt eingestellt. Es kann zwischen kleiner, mittlerer, werden. Die Raumtemperatur kann in diesem hoher und automatischer Ventilatordrehzahl Modus nicht verändert werden.
- Seite 20 REMKO MVD "ECO" Taste "SWING ↕ ↔" und "AIR DIRECTION" Tasten Mit dieser Taste wird eine Programmierung akti- Mit diesen Tasten wird die oszillierende Funktion viert, mit der die Solltemperatur im Kühlmodus der horizontalen bzw. vertikalen Luftaustrittsla- nach einer Stunde um 1 °C und nach 2 Stunden mellen eingestellt.
- Seite 21 "TIMER ON" Taste - Einschaltverzögerung "TIMER OFF" Taste - Ausschaltverzögerung TIMER ON TIMER OFF AUTO AUTO TEMP TEMP COOL COOL HEAT HEAT HOUR HOUR FAN SPEED AUTO FAN SPEED AUTO TIMER ON TIMER OFF TEMP TEMP COOL COOL HOUR HOUR FAN SPEED AUTO AN SPEED...
-
Seite 22: Montageanweisung Für Das Fachpersonal
REMKO MVD Montageanweisung für Montagematerial das Fachpersonal Das Innengerät wird mittels 4 bauseitig zu stel- lenden Schrauben über eine Wandhalterung befes- Wichtige Hinweise vor der Installation tigt. Entsprechende Dübel, Trapezblechaufhänger, Profilstahl, Schellen für Kältemittel- und Konden- Zur Installation der Gesamtanlage sind die satleitungen (bzw. -
Seite 23: Installation
Installation HINWEIS! Die Installation darf nur durch autorisiertes, nach §6 ChemKlimaschutzV zertifiziertes Fach- personal durchgeführt werden. Geräteinstallation Das Gerät wird an vier Gewindestangen mit der Abdeckung nach unten, unter Beachtung des min. Deckenrasters und eventueller Einbauten, instal- 35 mm liert. Markieren Sie gemäß... -
Seite 24: Anschluss Der Kältemittelleitungen
REMKO MVD Frischluftanschluss Der Anteil der Frischluft darf nicht mehr als 10% des Nennluftvolumenstromes des Gerätes Das Gerät ist für die Kühlung eines zweiten betragen. Die Frischluftzufuhr sollte durch den Raumes und unabhängig davon, für die Einbrin- Einsatz eines zusätzlichen, drehzahlgeregelten gung von Frischluft vorbereitet. - Seite 25 Anschluss der Verbindungsleitung am Expansi- onsventil der Innengeräte MVD 221-451 VORSICHT! Das elektronische Expansionsventil befindet sich Während des Umgangs mit Kältemittel ist ent- außerhalb des eigentlichen Gehäuses in einem sprechende Schutzkleidung zu tragen. separaten Anschlusskasten seitlich am Gerät. Um dieses kältetechnisch anzuschließen beachten Sie bitte folgende Zeichnung: GEFAHR! Das verwendete Kältemittel darf nur in flüssiger...
-
Seite 26: Berechnung Der Kältemittelzusatzfüllung
REMKO MVD Berechnung der Kältemittelzusatzfüllung Die nachzufüllende Kältemittelmenge hängt von der Dimensionierung und Länge aller Flüssigkeitslei- tungen sowie der Anzahl der verwendeten Y-Stücke und Sammelverteiler ab. Nachfolgend finden Sie ein Beispiel sowie eine Blankozeichnung zur Ermittlung der nachzufüllenden Kältemittelmenge. 7m 1/4“... - Seite 27 Die folgende Skizze sowie die Leertabelle dienen zur Ermittlung der nachzufüllenden Kältemittelmenge und sind vom Installateur auszufüllen. Abb. 31: Skizze zur Ermittlung der nachzufüllenden Kältemittelmenge Komponente Anzahl Füllfaktor Füllmenge Länge der Flüssigkeitsleitung 1/4" 0,023 kg/m Länge der Flüssigkeitsleitung 3/8" 0,060 kg/m Anzahl Sammelverteiler 0,1 kg/Stück Anzahl Y-Stücke...
- Seite 28 REMKO MVD HINWEIS! Bei der Auslegung und dem Nachfüllen der Anlage mit Kältemittel ist der praktische Grenz- wert für Kältemittel nach DIN EN 378-1 zu beachten! Praktischer Grenzwert R410A: 0,44 kg/m Raumvolumen des kleinsten Raumes. Sollte dieser überschritten werden sind geeig- nete Maßnahmen zur Reduzierung der mögli-...
-
Seite 29: Kondensatanschluss Und Gesicherte Ableitung
Kondensatanschluss und gesicherte HINWEIS! Ableitung Bei Kondensatabführung über einen Kanal muss nach DIN EN 1717 sichergestellt sein, Die bauseitige Kondensatleitung ist mit einem dass abwasserseitig vorhandene mikrobiologi- Gefälle von min. 2 % zu verlegen. Gegebenen- sche Belastungen (Bakterien, Pilze, Viren) nicht falls sehen Sie eine dampfdiffusionsdichte Iso- in das daran angeschlossene Gerät gelangen lation vor. -
Seite 30: Elektrischer Anschluss
REMKO MVD Elektrischer Anschluss 8.1 Allgemeine Anschluss- und Wir empfehlen, bauseitig einen Haupt- / Repa- raturschalter in der Nähe des Gerätes zu Sicherheitshinweise installieren. Bei den Geräten ist eine Spannungsversorgung Die Klemmleisten der Anschlüsse befinden zum Außenteil und zum Innengerät zu verlegen sich innerhalb des Gerätes. - Seite 31 1: Einführung Netzzuleitung 2: Abdeckung des Schaltkastens demontieren 3: Anschluss Steuerleitung vom Außenteil Sämtliche elektrische Steck- und Klemmverbin- dungen sind auf festen Sitz und dauerhaften Kontakt zu kontrollieren und ggf. nachzuziehen. Abb. 35: Anschluss des Gerätes...
-
Seite 32: Elektrisches Anschlussschema
REMKO MVD 8.3 Elektrisches Anschlussschema Anschluss MCC-1 Controller, MVV 1200-2000 DC und MXD/MVD-Innengeräte - Variante 1 L1 L2 L3 N P Q E X Y E Off Co. On 400 V/3~/50 Hz Ext. On/Off X Y E P Q E... - Seite 33 Anschluss MCC-1 Controller, MVV 1200-2000 DC und MXD/MVD-Innengeräte - Variante 2 X Y E L1 L2 L3 N P Q E Off Co. On Ext. On/Off 400 V/3~/50 Hz 230V/1~/50 Hz X Y E P Q E X Y E P Q E X Y E P Q E...
- Seite 34 REMKO MVD Anschluss MCC-1 Controller, MVV 1200-2000 DC Duo und MXD/MVD-Innengeräte - Variante 2.1 X Y E L1 L2 L3 N P Q E Off Co. On L1 L2 L3 N P Q E Ext. On/Off 400 V/3~/50 Hz 230V/1~/50 Hz...
-
Seite 35: Elektrisches Schaltschema
8.4 Elektrisches Schaltschema MVD 221-451 XS7 XP7 XS8 XP8 CN13 CN16 CN20 CN17 CN10 XS6 XP6 ENC1 ge/gn CN14 XS4 XP4 CN11 CN15 CN24 ge/gn XS5 XP5 ge/gn Abb. 39: Elektrisches Schaltschema Steuerplatine Sensor Verdampfer Austritt Displayplatine Schwimmerschalter Kondensat Netzzuleitung Elektronisches Expansionsventil Kontakt MCC-1 Controller Swingmotor... -
Seite 36: Funktion Der Dip-Schalter Auf Der Steuerplatine
REMKO MVD 8.5 Funktion der DIP-Schalter auf DIP-Schalter SW 3 der Steuerplatine Wird im Heizbetrieb die Temperatur- regeldifferenz erreicht , schaltet das DIP-Schalter JP 2 Innengerät für 4 Minuten ab (Werks- einstellung) Ventilator an (Werkseinstellung) Wird im Heizbetrieb die Temperatur- regeldifferenz erreicht , schaltet das Innengerät für 8 Minuten ab... -
Seite 37: Inbetriebnahme
Inbetriebnahme 9.1 Adressierung der einzelnen Innengeräte Werkseitig sind alle Geräte der Serie MVV, MVW und MVD so eingestellt, dass die Adressierung der ein- zelnen Innengeräte automatisch erfolgt. Wird trotzdem eine erneute oder bestimmte Adressierung gewünscht, kann dieses wie folgt durchgeführt werden: Alle Anlagenkomponenten spannungslos schalten AT MVV 1200 DC AT MVV 1600-2000 DC... - Seite 38 REMKO MVD Die letzten 3 Schritte wiederholen, um alle Innen- geräte zu adressieren „Lock“ Taste für mind. 5 Sek. TEMP COOL gedrückt halten, um zum Stan- CLOCK darddisplay zurückzukehren FAN SPEED AUTO Außerdem können die Adressen der einzelnen Innengeräte abgefragt werden:...
- Seite 39 „Mode“ Taste drücken, um die Adresse des Innengeräts abzufragen. An den Innengeräten MVW erscheint die Adresse kurz im Display, an den Deckenkassetten MVD erscheint diese kodiert Adresse Operation Timer Def. / Fan Alarm grün 8 gelb 4 rot 2 rot 1 Bei mehr als 16 IG: - LED blinkt: ange- zeigte Adresse + 16...
-
Seite 40: Abschließende Maßnahmen
REMKO MVD 9.2 Inbetriebnahme Funktionstest des Betriebsmodus Heizen Schalten Sie die Spannungsversorgung ein. HINWEIS! Schalten Sie das Gerät über die Fernbedie- nung ein und wählen Sie den Heizmodus, Die Inbetriebnahme ist nur durch speziell maximale Ventilatordrehzahl und höchste geschultes Fachpersonal durchführbar und Solltemperatur. -
Seite 41: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst 10.1 Störungsbeseitigung Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 42 REMKO MVD Störung Mögliche Ursachen Überprüfung Abhilfe Filter ist verunreinigt / Sind die Filter gereinigt Filterreinigung durch- Lufteintritts-/Austrittsöff- worden? führen nung durch Fremdkörper blockiert Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche...
- Seite 43 Störanzeige durch Blinkcode Fehler Beschreibung Ursache Details Operation Timer Def/Fan Alarm Adressierung Blinkt Blinkt Adressierungs- Ä auf Seite 44 wurde verändert / schnell schnell konflikt gelöscht Innengeräte sind Blinkt auf verschiedene Ä auf Seite 44 Moduskonflikt schnell Betriebsarten ein- gestellt Spannungsver- Kommunikations- sorgung fehler-...
-
Seite 44: Fehleranalyse
REMKO MVD 10.2 Fehleranalyse Fehlercode FE: Adressierungskonflikt Wurde die DIP- Schalter-Einstellung Anlage span- am Außenteil verän- nungslos schalten, dert Außenteil Außenteil DIP-Schalter-Ein- MVV 1200 DC MVV 1600-2000 DC stellung am Außen- NEIN teil wieder auf Werkseinstellungen Wurde eine manu- schalten, Anlage... - Seite 45 Fehlercode E1: Kommunikationsfehler zwischen Innengerät und Außenteil Anlage 1 Minute spannungslos schalten, Span- nung wieder einschalten, Anlage starten NEIN Ist Kommunikationsleitung korrekt verdrahtet? Kommunikationsleitung korrekt verdrahten NEIN Wurde abgeschirmtes Kabel verwendet? Abgeschirmtes Kabel vewenden NEIN Ist ein Festwiderstand (120 Ohm) am letzten Festwiderstand (120 Ohm) am letzten Innen- Innengerät der Reihe montiert? gerät der Reihe montieren...
- Seite 46 REMKO MVD Fehlercode E3: Fehler Sensor T2 Verdampfer Mitte NEIN Ist der Sensor korrekt auf der Platine aufge- Sensor korrekt auf die Platine aufgestecken steckt? Ist der Fühler sichtbar beschädigt? Fühler austauschen NEIN Sind die Widerstandswerte des Fühlers okay? NEIN Fühler austauschen...
- Seite 47 Fehlercode E6: Fehler DC Motor Ausgang Fehlerbeschreibung: Kein Motor von Steuerplatine erkannt, spezifischer Geschwindigkeitsunterschied zwi- schen aktueller Drehzahl und Zieldrehzahl. Mögliche Ursachen: Die Verbindung zwischen Steuerplatine und Motor ist fehlerhaft DC Motor ist defekt Steuerplatine ist defekt Ist die Ventilatorwalze fest? Blockierung lösen, Motor austauschen NEIN Ist die elektrische Verbindung zwischen Steuer-...
-
Seite 48: Widerstände Der Temperatursensoren
REMKO MVD 10.3 Widerstände der Temp. Widerstand Temp. Widerstand Temperatursensoren (°C) (Ohm) (°C) (Ohm) 4,05 1,14 Temp. Widerstand Temp. Widerstand 3,89 1,10 (°C) (Ohm) (°C) (Ohm) 3,73 1,06 115,27 17,80 3,59 1,03 108,15 16,93 3,45 1,00 101,52 16,12 3,32 0,97... -
Seite 49: Pflege Und Wartung
Pflege und Wartung Temp. Widerstand Temp. Widerstand (°C) (Ohm) (°C) (Ohm) Die regelmäßige Pflege und Beachtung einiger 0,40 0,29 Grundvoraussetzungen gewährleisten einen stö- rungsfreien Betrieb und eine lange Lebensdauer 0,39 0,28 des Gerätes. 0,38 0,28 0,37 0,27 GEFAHR! 0,36 0,26 Vor allen Arbeiten an dem Gerät muss die 0,35 0,26... - Seite 50 REMKO MVD Art der Arbeit Inbetrieb- Monatlich Halbjähr- Jährlich nahme lich Kontrolle/Wartung/Inspektion Allgemein Spannung und Strom prüfen Funktion Kompressor/Ventilatoren überprüfen Verschmutzung Verflüssiger/Verdampfer Kältemittelfüllmenge kontrollieren Kondensatablauf kontrollieren Isolation kontrollieren Bewegliche Teile überprüfen Dichtheitsprüfung Kältekreis siehe Hinweis Reinigung der Filter HINWEIS! Unterbrechen Sie die Spannungsversorgung zum Gerät.
-
Seite 51: Außerbetriebnahme
Fachbetriebe der Entsorgung und Wie- Abb. 40: Filter herausziehen derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. Abb. 41: Reinigung mit dem Staubsauger... -
Seite 52: Gerätedarstellung Und Ersatzteilliste
REMKO MVD Gerätedarstellung und Ersatzteilliste 13.1 Gerätedarstellung MVD 221-451 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 53: Ersatzteilliste Mvd 221-451
13.2 Ersatzteilliste MVD 221-451 Bezeichnung MVD 221 MVD 281 MVD 361 MVD 451 Kondensatwanne Verdampfer Ventilatorrad Verdampferventilatormotor Steuerplatine Kondensatpumpe kpl. Schwimmerschalter Kondensat Anzeigeplatine Auf Anfrage unter Angabe der Seriennummer Elektronisches Expansionsventil Lufteintrittsgitter Luftfilter Blende, kpl. Lamellenmotor Sensor Umluft T1 Sensor Verdampfer Mitte T2 IR-Fernbedienung Ersatzteile ohne Abbildung Sensor Verdampfer Austritt T2B... -
Seite 54: Index
REMKO MVD Index Anschluss der Kältemittelleitungen ..24 Manuelle Bedienung ..... 12 Anschluss der Verbindungsleitung am Expansi- Mindestfreiräume . -
Seite 56: Klima- Und Wärmetechnik
Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
