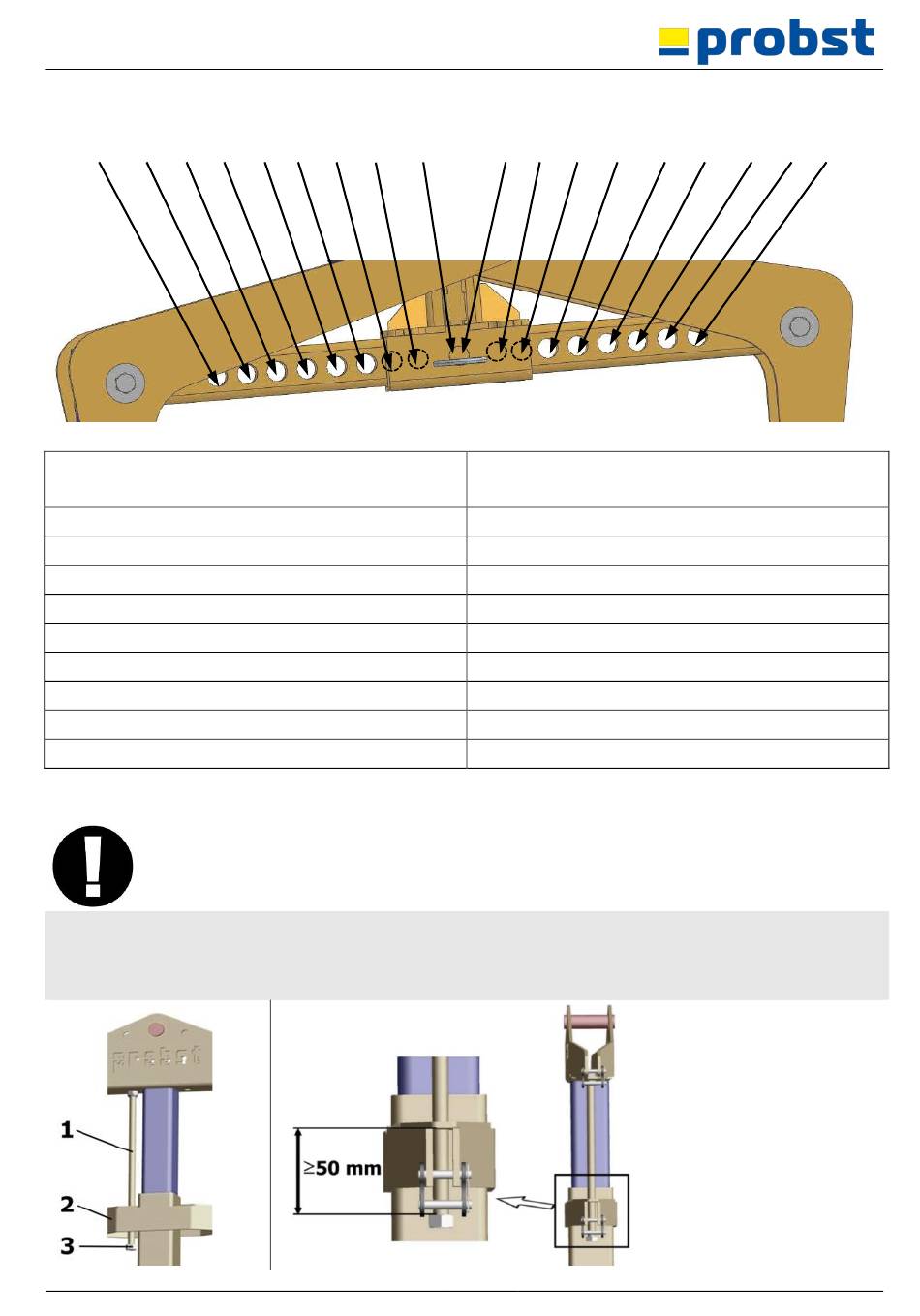

Domenii De Prindere; Reglarea Tijei Filetate - probst FTZ-UNI-25 Betriebsanleitung

Lucrări de reglare
5.2

Domenii de prindere

1 2 3 4
Reglarea domeniului de prindere prin intermediul
pozițiilor găurilor de reglare (simetrice):
Pos.1 + Pos.1
(dreapta) (stânga)
Pos.2 + Pos.2
(dreapta) (stânga)
Pos.3 + Pos.3
(dreapta) (stânga)
Pos.4 + Pos.4
(dreapta) (stânga)
Pos.5 + Pos.5
(dreapta) (stânga)
Pos.6 + Pos.6
(dreapta) (stânga)
Pos.7 + Pos.7
(dreapta) (stânga)
Pos.8 + Pos.8
(dreapta) (stânga)
Pos.9 + Pos.9
(dreapta) (stânga)
5.3

Reglarea tijei filetate

Domeniul de prindere al dispozitivului trebuie să fie întotdeauna setat corect (a se vedea Setarea
domeniului de prindere). În caz contrar, nu se poate garanta că forța de strângere este suficientă
pentru o prindere sigură și
există un risc de alunecare.
Din motive de siguranță, trebuie să se țină seama de următoarele la stabilirea domeniului de prindere:
Piulița inferioară (3) de pe tija filetată (1) nu trebuie să se deplaseze până la oprire în timpul procesului de prindere
(ridicarea unui obiect prins). Acest lucru înseamnă că trebuie menținută o distanță de cel puțin 50 mm între piulița
(3) și partea inferioară (2), deoarece, în caz contrar, tamponul de forță de prindere al dispozitivului este prea mic.
53100313
5 6 7 8 9 9 8 7 6
Domenii de prindere posibile pentru
mărfuri prinse (dimensiunile produsului):
până la ~ 80
de la ~ 0
până la ~ 160 mm
de la ~ 80
~ 160 până la ~ 270 mm
de la
~ 270 până la ~ 350 mm
de la
~ 350 până la ~ 430 mm
de la
~ 430 până la ~ 500 mm
de la
~ 500 până labm
de la
~ 570 până la ~ 640 mm
de la
~ 640 până la ~ 730 mm
de la
