600 mm
max.
450 mm
6
blau
min. 650 mm
min.
12 mm
min. A
min. 560 mm
keine Installationen hinter
der Untertisch-Einheit (200 x 440 mm)
Multi Frame II 60 P
Multi Frame II 60 XL P

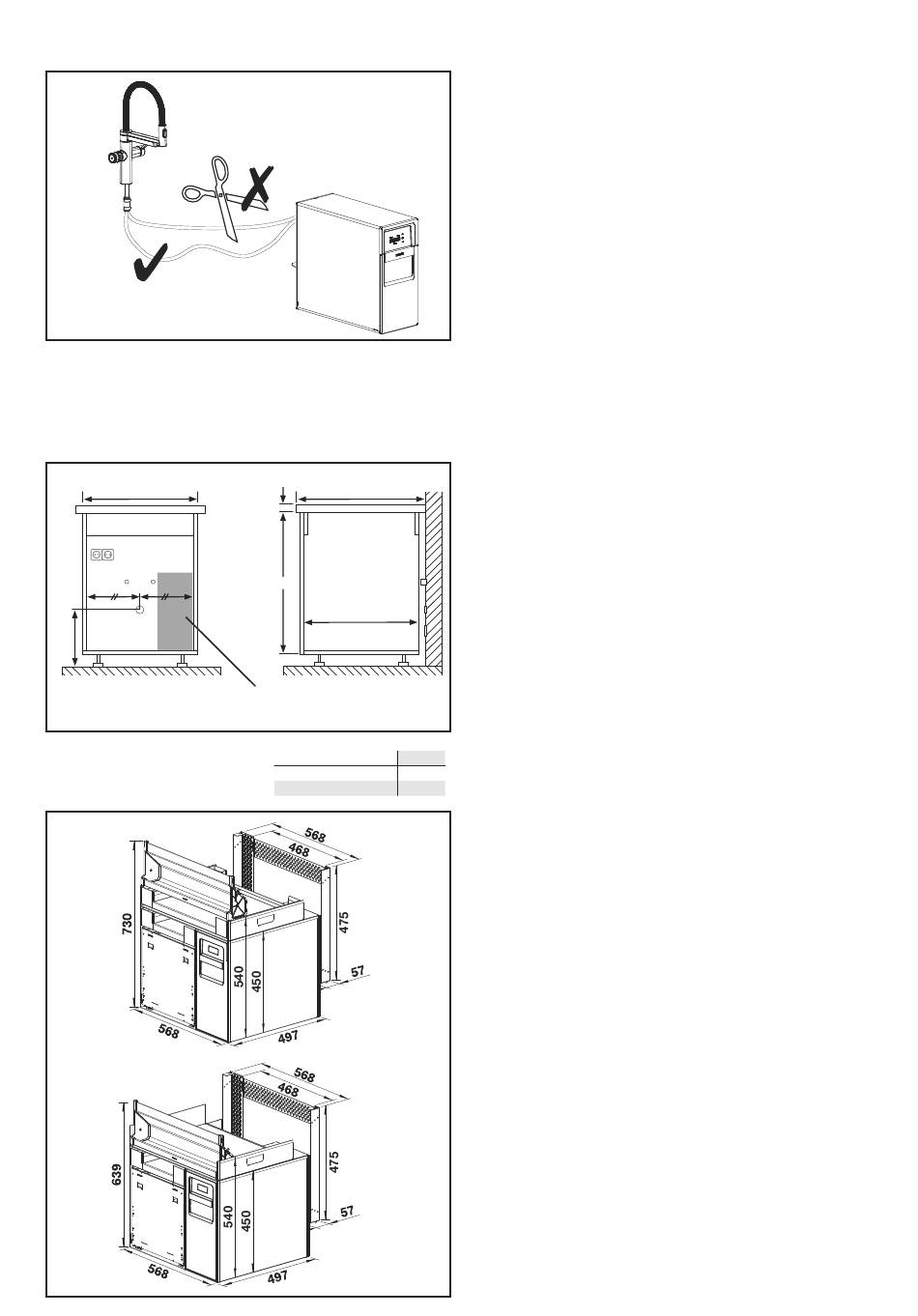

Schlauch für gekühltes/gefiltertes Wasser:
Der blaue Verbindungsschlauch liegt der Arma-
tur lose bei. Dieser Schlauch darf nicht geknickt
und nicht gekürzt werden, da das Gerät ansons-
ten nicht mehr einwandfrei funktioniert!
Der Abstand zwischen Armatur und Kühlein-
heit sollte 80 cm nicht überschreiten.
Der Schlauch darf nicht unter Zug stehen. Für
Reparaturen oder Reinigungszwecke muss
man die Kühleinheit nach vorne ziehen können,
deshalb sollte im Unterschrank etwas Schlauch-
Reserve vorhanden sein.
Allgemeine Anforderungen für die Montage
des BLANCO Multi Frame
- Wasseranschlüsse warm und kalt sind vor-
handen, 3/8" Anschlüsse.
- Die Küche ist zum Montagetermin aufgebaut,
die Spüle ist eingebaut.
- Für die Installation der Armatur in die Ar-
beitsplatte oder Küchenspüle ist eine Boh-
rung mit 35 mm Durchmesser erforderlich.
- Die direkte Nutzung von zwei Steckdosen
(230 V ~ / 16 A) im Unterschrank muss
gewährleistet sein.
A
715 mm
- Die Lage der Wasseranschlüsse und des
845 mm
Abwasseranschlusses entsprechen der
Abbildung (keine Installationen hinter der
Unterschrank-Einheit BLANCO CHOICE.All).
- Die Größe des Unterschrankes ist ausrei-
chend.
- Die Seitenwände des Unterschranks haben
eine Wandstärke von 16 mm.
- Die Arbeitsplatte hat idealerweise eine
Mindesttiefe von 650 mm.
