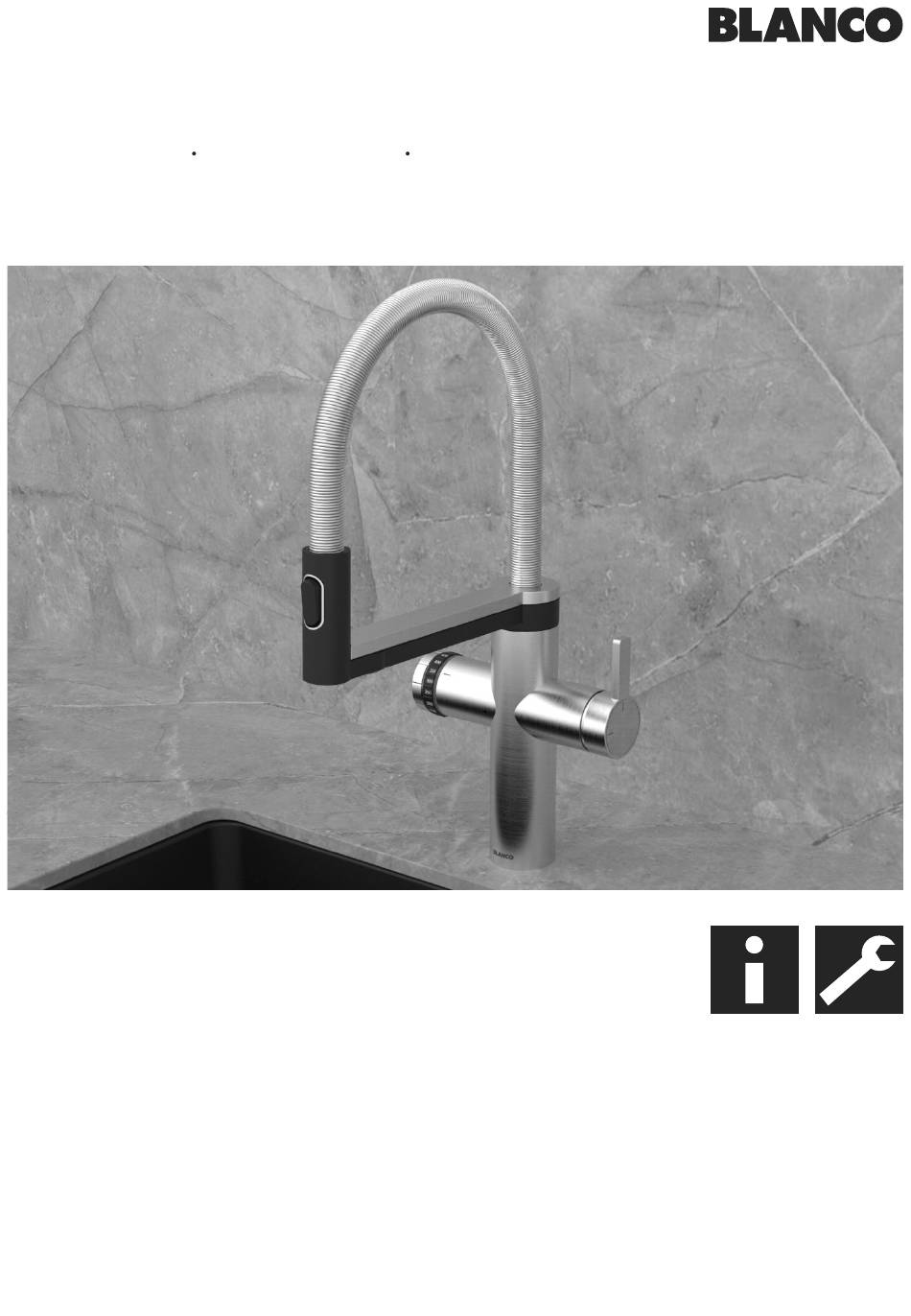

- Seite 1 BLANCO CHOICE Icona - BLANCO CHOICE.All Montageanleitung Assembly instructions Instructions de montage Istruzioni di montaggio blanco.com...
-
Seite 3: Istruzioni Di Montaggio
MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS INSTRUCTIONS DE MONTAGE ISTRUZIONI DI MONTAGGIO... - Seite 4 Sicherheitsrelevante Informationen 5 - 10 Montage 11 - 27 Zusätzlich zu dieser Montageanleitung finden Sie ein Montagevideo mit einer Schritt für Schritt-Anleitung des gesamten Installationsprozesses unter folgendem Link: www.blanco.com/smart/how-to Weitere Informationen und Ersatzteile erhalten Sie im BLANCO-Webshop: www.blanco.com/sos...
-
Seite 5: Sicherheitsrelevante Informationen
Verwenden Sie kein Osmosewasser oder hochgefiltertes Wasser in dem System. Dies kann zu Problemen in der Füllstandsregelung führen. Sauberkeit beim Montagevorgang Das System BLANCO CHOICE Icona - BLANCO CHOICE.All transportiert, dosiert, kühlt, erhitzt oder verfeinert eines unserer wertvollsten Le- bensmittel: Trinkwasser. Beim Montagevorgang sollte deshalb besonders auf Sauberkeit und Hygiene geachtet werden. - Seite 6 Kohlendioxid - CO Im System dürfen nur die original BLANCO CO Zylinder mit einer Standardfüllmenge von 425 g verwendet werden. Achten Sie beim Einschrauben des CO Zylinders, dass dieser dicht eingeschraubt wird. Wenn Sie einen neuen CO -Zylinder eingeschraubt haben, drehen Sie diesen zur Sicherheit nochmals eine viertel Umdrehung bis zum Anschlag nach.
- Seite 7 Aufstellungsort Das System nur in dauerhaft frostfreien, geschlossenen Räumen installieren (Raumtemperatur 16 - 43 °C). Das System ist nicht für eine Installation im Außenbereich geeignet. Eine direkte Sonnenein- strahlung ist zu verhindern. Die Größe des Raums, in dem das System installiert ist, muss min- destens 5 m²...
- Seite 8 19 mm Benötigtes Werkzeug: 24 mm - Zange - Schraubenschlüssel Schlüsselweite 19 mm - Schraubenschlüssel Schlüsselweite 24 mm - Messer Leitungen für gekühltes und für heißes Wasser: Die blaue und die rote Verbindungsleitung liegen der Unterschrank-Einheit bei. Diese Leitungen dürfen nicht geknickt und nicht gekürzt werden, da das System ansonsten nicht mehr einwandfrei funktioniert! Der Abstand zwischen Armatur und Unterschrank-...
- Seite 9 Lieferumfang: In der Palette der Unterschrank-Einheit: Adapter bei UK-Version Ø 6 mm, blau, 130 cm Ø 8 mm, rot, 130 cm Im Armaturen-Karton:...
- Seite 10 Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie Verpackungsmaterial sachgerecht. BLANCO beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk / Fach- handel an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen. Überlassen Sie die Transportverpackung dem Fachhand- werker beziehungsweise dem Fachhandel.
- Seite 11 Damit ist der zur Verfügung stehende Bauraum (Störkanten der Becken) für die Unterschrank-Einheit abgegrenzt. Für die Montage im Verbund mit einer BLANCO UNIT erfolgt die Montage der Unterschrank-Einheit erst nachdem das Abfalltrennsystem (BLANCO SELECT) im Unterschrank montiert wurde.
- Seite 12 Hygienehinweis: Wasserführende Teile nicht verschmutzen! Verbinden Sie die beiliegende blaue Kunst- stoffleitung (Ø 6 mm) mit der blauen Kunst- stoffleitung an der Armatur. Verbinden Sie die rote Kunststoffleitung (Ø 8 mm) mit dem Edelstahlrohr an der Armatur. Beide Leitungen nicht knicken. Insbe- sondere die rote Leitung knickt leicht, deshalb beim Einstecken kurz fassen oder am besten nur direkt am Verbin-...
- Seite 13 Hygienehinweis: Wasserführende Teile nicht verschmutzen! Den roten Flexschlauch der Armatur auf das 19 mm Warmwasser-Eckventil (links) montieren. Stellen Sie sicher, dass eine Siebdichtung im Schlauchanschluss eingesetzt ist. Den Flexschlauch beim Anziehen gegen Verdrehen sichern. Hygienehinweis: blau Wasserführende Teile nicht verschmutzen! Das T-Stück auf das Kaltwasser-Eckventil (rechts) montieren.
- Seite 14 Das System zum Tragen am besten hinten am Abstandhalter greifen und vorne unter dem Display anheben. Unterschrank-Einheit aber nicht am Display nach vorne ziehen. Die so vorbereitete Unterschrank-Einheit vor den Schrank platzieren. Das System besitzt Gleit-Elemente an der Hinterseite. Durch Anheben an der Vorderseite lässt sich die Unterschrank-Einheit auf der Aufstandsfläche einfach verschieben.
- Seite 15 Falls Ihr Siphon einen oder mehrere Falls Ihr Siphon keinen Geräte-Anschluss Geräte-Anschlüsse besitzt (z.B. der besitzt, müssen Sie den mitgelieferten BLANCO Raumspar-Siphon), können Sie Siphon-Adapter benutzen. einen dieser Anschlüsse für den Abfluss von Tropfwasser an der Sicherheitsgruppe Bitte beachten Sie hierfür die folgenden nutzen.
- Seite 16 Montageort der Sicherheitsgruppe: Planen Sie für den Ablaufschlauch eine Höhe von mindestens 50 mm Gefälle ein. Überprüfen Sie, dass das Kugelventil geöffnet ist und der Hebel in Flussrichtung steht. Das Ventil muss während des Betriebes stets offen sein! Montieren Sie den Halter für die Sicherheits- gruppe mit der mitgelieferten Schraube in der entsprechenden Höhe und rasten Sie die Sicherheitsgruppe in den Halter ein.
- Seite 17 Siphon-Adapter: Bauen Sie den Adapter im Abflussrohr (ober- halb des Siphons) ein. Achten Sie auf die kor- rekte Abdichtung mit zwei Flachdichtungen! Abfluss-Schlauch unten: Stecken Sie das untere Ende des Abfluss- Schlauchs fest auf den Anschlus am Siphon (entweder an einem vorhandenen Geräte- Anschluss oder am Anschluss des Siphon- Adapters - siehe Abb.
- Seite 18 Hygienehinweis: III. Wasserführende Teile nicht verschmutzen! 1. Verbinden Sie die rote Kunststoffleitung von der Armatur (Ø 8 mm) mit dem Auslass links unten an der Rückseite der Unterschrank- Einheit. 2. Verbinden Sie die blaue Kunststoffleitung von der Armatur (Ø 6 mm) mit dem Auslass rechts unten an der Rückseite der Unter- schrank-Einheit.
- Seite 19 Armatur und Leitungen gut durchspülen (warmes und kaltes Wasser; mindestens 20 Sekunden). min. 20 sec. Hebel schließen und Strahlreglereinsatz wieder montieren. Lokale Wasserhärte °dTH (Gesamthärte °dH) °dTH ermitteln. Beachten Sie, dass sich durch Verwendung einer zentralen Wasserenthärtung ihr Wert im Haushalt verändert und nicht mehr dem Wert ihres Wasserwerkes entspricht.
- Seite 20 (ca. zwei Umdrehungen). Hinweis: Der Filter, der dem System beiliegt, ist ein Universalfilter mit Entkalkung. Diesen oder weitere Filter können bequem im Web- shop unter www.blanco.com/soda bestellt werden. Kontrollieren, ob die Filterkartusche komplett eingedreht ist. An der Aufnahme darf kein Spalt...
- Seite 21 Schutzfolie vorsichtig und langsam vom Dis- play entfernen und recyceln. Durch statische Aufladung können auf dem Display Anzeigefehler auftreten. Diese ver- schwinden nach einiger Zeit wieder von selbst. Überprüfen Sie noch einmal, ob alle Wasserlei- tungen und das Signalkabel von der Armatur korrekt angeschlossen sind.
- Seite 22 Schutzkappe vom CO -Zylinder abdrehen und recyceln. Sobald im Display 'LOW' anzeigt wird, den -Zylinder in die Unterschrank-Einheit fest einschrauben. Beim Einschrauben kann es zu einem leichten Zischen und zur Entweichung von geringen Mengen CO kommen, was völlig normal ist. Nochmals kräftig bis zum Anschlag etwa eine viertel Umdrehung nachdrehen! An der Vorderseite der Unterschrank-Einheit...
- Seite 23 + °C Anschließend die gewünschte Temperatur für Heißwasser einstellen und mit OK bestätigen. - °C + Liter Kapazität der Filterkartusche entsprechend der lokalen Wasserhärte einstellen und mit OK bestätigen. - Liter Das System benötigt nun eine erste Reinigung. Hierzu wird der EasyCare Adapter und der Ea- syCare Tab benötigt.
- Seite 24 Filterwasser spülen: Wählen Sie mit dem linken Drehregler „stilles Wasser“ aus (LED-Ring leuchtet grün) und stellen Sie das Mengenwählrad auf 1 000 ml. Bitte zapfen Sie diese Menge vier Mal. Bitte nach der vierten Zapfung eine Minute warten. ~ 2 min. Das Zapfen von Filterwasser wird gestartet, indem man den Drehregler an der seitlichen Fläche links mit der Hand kurz berührt.
- Seite 25 Stellen Sie das System in den Unterschrank. Prüfen Sie die Zugänglichkeit der Eckventile und des Netzsteckers, so dass diese im Repa- raturfall zugänglich sind. Prüfen Sie Verlegung aller wasserführenden Leitungen. Diese dürfen nicht geknickt sein. ACHTUNG - Halten Sie Lüftungsöffnun- gen auf der Rückseite des Gerätegehäu- ses oder in der Einbaukonstruktion frei von Hindernissen, damit ein ungehinder-...
- Seite 26 Klappe der Unterschrank-Einheit wieder anbringen. Funktion testen: Test Bitte verschiedene Mengen stilles, sprudelndes und heißes Wasser zapfen. Sollte das System nicht ordnungsgemäß funk- tionieren, schauen Sie zur Fehlerbehebung auf Seite 27 in der Bedienungsanleitung nach. Eine anfängliche Trübung des Stillwassers ist technisch bedingt und lässt mit der Zeit nach.
- Seite 27 Sollte die Sicherheitsgruppe einmal demontiert worden sein, finden Sie hier das korrekte Anschluss-Schema. Ein Pfeil auf dem Gehäuse der Sicherheitsgruppe gibt ebenfalls die kor- rekte Fließrichtung an.
