10
11
12
13
rot
19 mm
blau
19 mm
19 mm
Hygienehinweis:
Wasserführende Teile nicht verschmutzen!

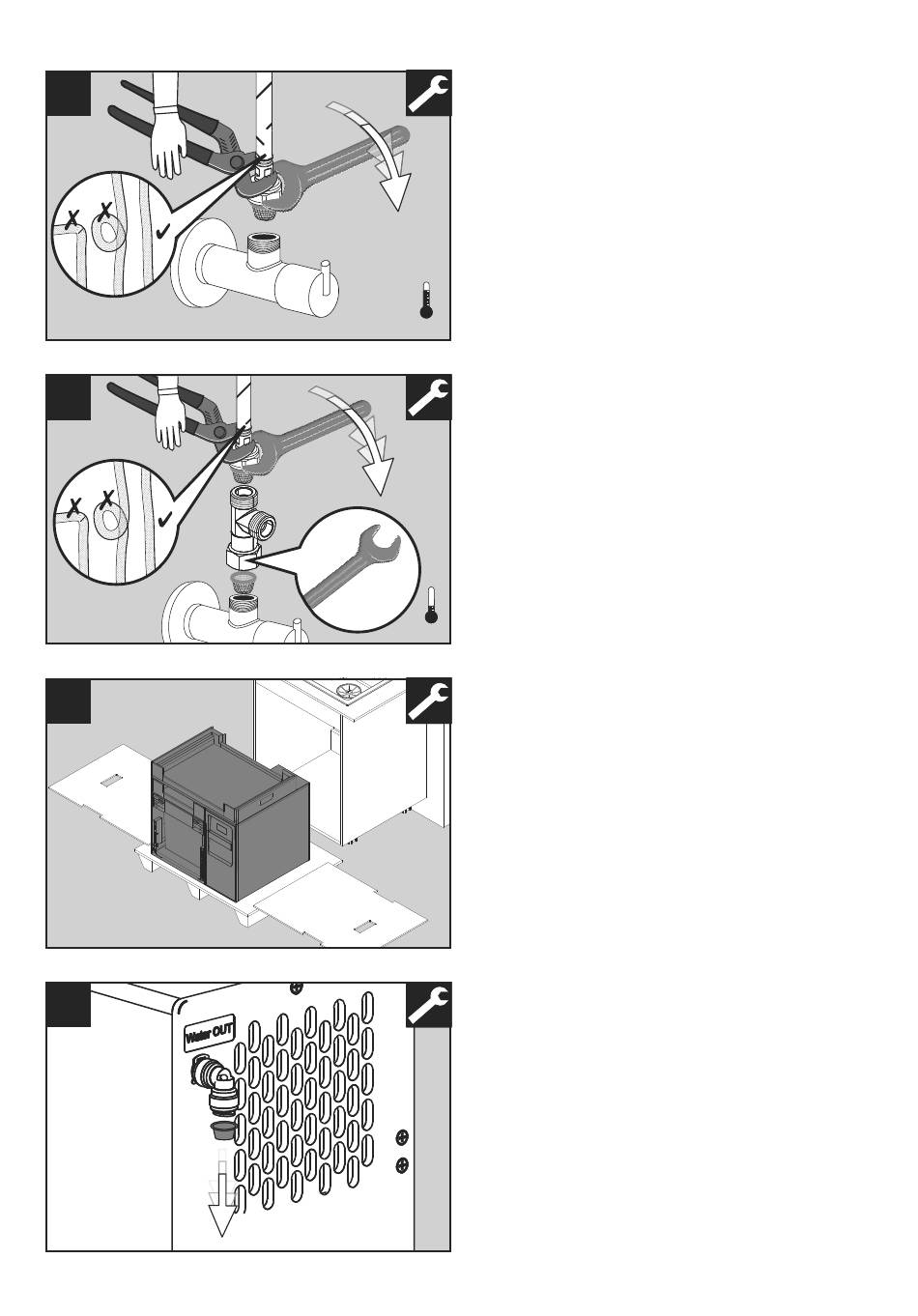

Den roten Flexschlauch der Armatur auf das
Warmwasser-Eckventil (links) montieren.
Stellen Sie sicher, dass eine Siebdichtung im
Schlauchanschluss eingesetzt ist.
Den Flexschlauch beim Anziehen gegen
Verdrehen sichern.
Hygienehinweis:
Wasserführende Teile nicht verschmutzen!
Das T-Stück auf das Kaltwasser-Eckventil
(rechts) montieren. Siebdichtung nicht ver-
gessen! Auf das obere Ende des T-Stücks wird
der blaue Flexschlauch der Armatur montiert,
Stellen Sie sicher, dass eine Siebdichtung im
Schlauchanschluss eingesetzt ist.
Den Flexschlauch beim Anziehen gegen Ver-
drehen sichern.
Anschlüsse auf der Rückseite der Kühleinheit
vorbereiten
Multi Frame vor dem Unterschrank platzieren,
damit die nötigen Anschlüsse an das Strom-
und Wassernetz hergestellt werden können.
Tipp: Da der Multi Frame später in den
Schrank geschoben wird, ist eine erhöhte Plat-
zierung hilfreich - z.B. auf einem Möbelroller
oder auf der Kartonpalette der Verpackung.
Ein Ende des blauen Verbindungsschlauchs
wird auf der Rückseite des Kühlgeräts ange-
schlossen. Dort muss zuerst die gelbe Hygie-
nekappe entfernt werden.
15
