55
I.
II.
56
D
min. 10 mm
57
4x
III.
D
L + R
8 mm
8 mm

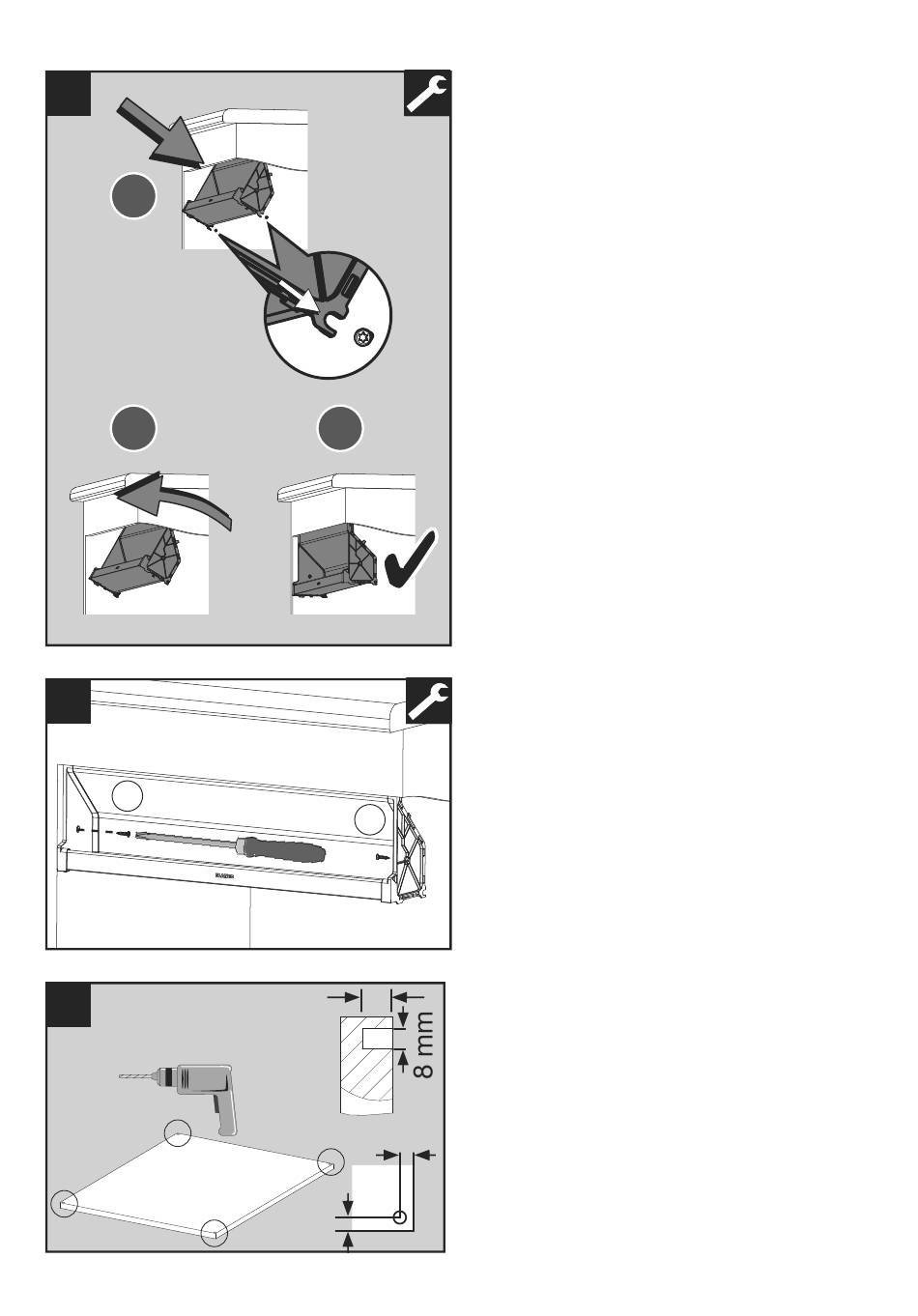

Nur für die XL-Variante:
Setzen Sie das BLANCO Orga Shelf mit den
hinteren Aufnahmen in die Zylinderkopfschrau-
ben C ein und schwenken Sie das BLANCO
Orga Shelf nach vorne.
Das BLANCO Orga Shelf mit den Senkkopf-
schrauben D im Unterschrank fixieren.
Einbau der Distanzpuffer
Auf der Innenseite der Frontplatte in alle vier
Ecken ein mind. 10 mm tiefes Loch bohren.
Vorsicht: Nicht durch die gesamte Platte bohren!
Durchmesser des Bohrers: 8 mm.
Der Mittelpunkt des Bohrlochs muss von den
Rändern jeweils 8 mm Abstand haben.
27
