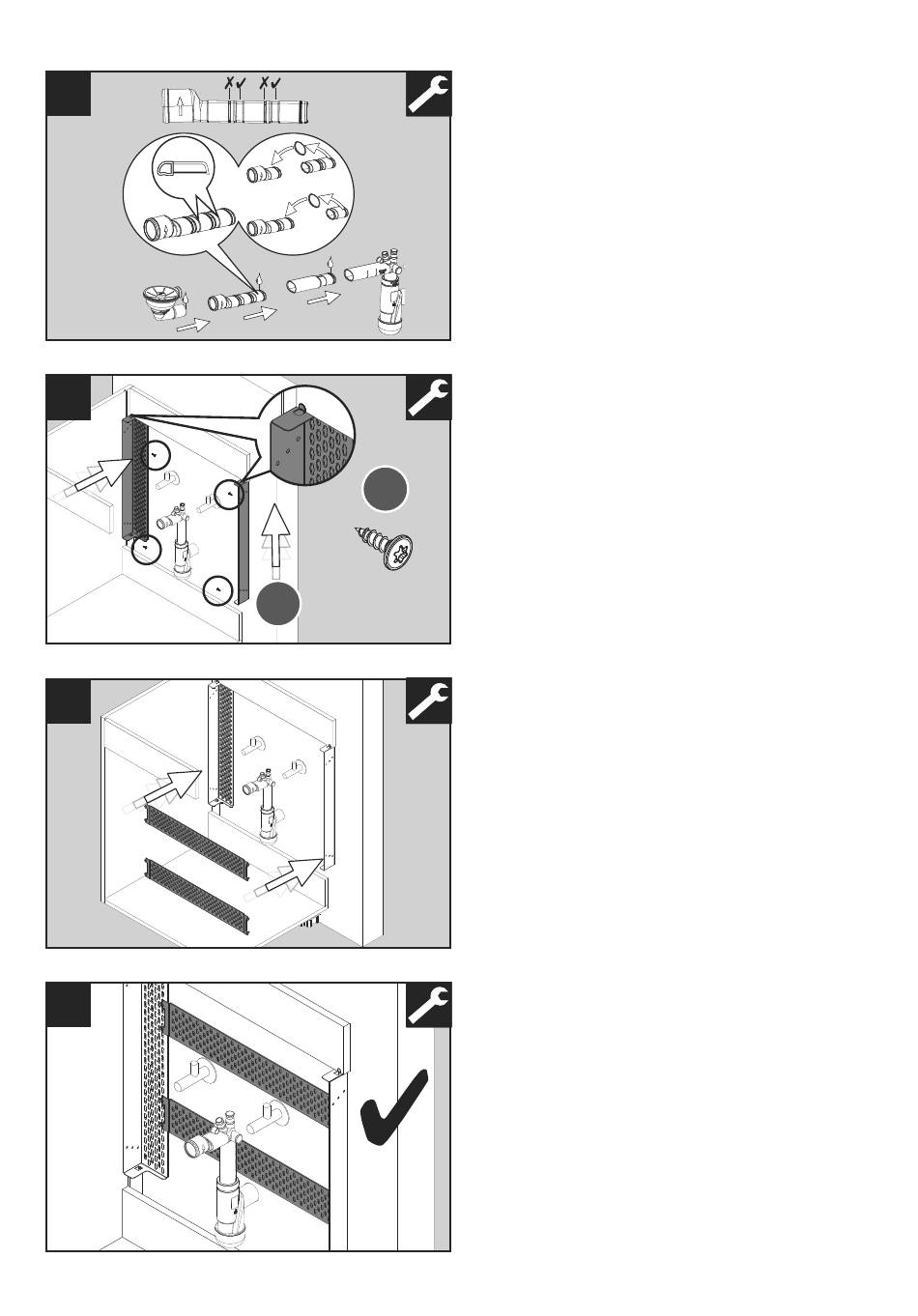

Siphon mit der Ablaufgarnitur verbinden.
Hierzu das beiliegende Anschlussteil und falls
nötig die Verlängerung nutzen.
Eventuell müssen Teile gekürzt werden - in
diesem Fall den O-Ring auf das verbleibende
Teil versetzen.
Installationsrahmen montieren
Beide Seitenteile im Unterschrank hinten seit-
lich montieren - hierzu die Rahmen nach oben
schieben und beim Anlegen die Nasen an den
Installationsrahmen nutzen. Mit 4 Schrauben
fixieren.
Die beiden Quertraversen in der passenden
Höhe in die Langlöcher der Seitenteile
einhängen. Dabei Kollisionen mit den
Eckventilen und dem Siphon vermeiden.
