Blanco EVOL-S Pro Hot & Filter Bedienungsanleitung
Verwandte Anleitungen für Blanco EVOL-S Pro Hot & Filter
Inhaltszusammenfassung für Blanco EVOL-S Pro Hot & Filter
- Seite 1 BLANCO EVOL-S Pro Hot & Filter Bedienungsanleitung User manual Mode d’emploi Gebruiksaanwijzing Istruzione d’uso Instrukcja obsługi • • • • Руководство по эксплуатации Manual de instrucciones cāozuò shuōmíng • • blanco.com...
- Seite 2 Gebruiksaanwijzing ___________________________________________ 75 Italian Istruzione d’uso _______________________________________________ 99 Polish Instrukcja obsługi ____________________________________________ 123 Russian Руководство по эксплуатации _______________________________ 147 Spanish Manual de instrucciones ______________________________________ 171 Chinese cāozuò shuōmíng ____________________________________ 195 BLANCO GmbH + Co KG Flehinger Str. 59 75038 Oberderdingen Germany...
-
Seite 3: Inhaltsverzeichnis
Inhalt Kundenservice ___________________________________________________________________ 4 Einführung _______________________________________________________________________ 5 Sicherheitshinweise ______________________________________________________________ 6 BLANCO EVOL-S Pro Hot & Filter __________________________________________________ 8 Übersicht _________________________________________________________________________ 8 Filtereinheit ________________________________________________________________________ 9 Hot & Filter Küchenarmatur _________________________________________________________ 10 Hot & Filter-Bedieneinheit ___________________________________________________________ 11 Bedienung ______________________________________________________________________ 12 Kaltes & warmes Leitungswasser ____________________________________________________ 12 Filterwasser ______________________________________________________________________ 13 Heißwasser_______________________________________________________________________ 14... -
Seite 4: Kundenservice
Wir wünschen Ihnen viel Freude mit unserem System. Unsere Bedienungsanleitung ist so aufgebaut, dass Ihnen die Hand habung des BLANCO Hot & Filter-Systems keinerlei Probleme bereiten dürfte. Sollte wider Erwarten doch einmal eine Frage auftauchen, dann setzen Sie sich einfach mit unserem BLANCO Kundendienst in Verbindung. -
Seite 5: Einführung
Einführung Ihr BLANCO Hot & Filter-System filtert und erhitzt Leitungswasser. Dadurch erhalten Sie geschmackvolles, gefiltertes und kochendes Trinkwasser. Herkömmliches Leitungswasser und kochend heißes, sowie gefiltertes Leitungswasser werden über zwei separate Ausläufe an der angeschlossenen Armatur ausgegeben. Das System wurde für die Verwendung im privaten Haushalt konzipiert, üblicherweise in der Küchenumgebung. -
Seite 6: Sicherheitshinweise
Achten Sie darauf, dass das System an einem frostsicheren Ort verbaut ist. Ein Einfrieren von Komponenten führt zu Beschädigungen. Bei Bedarf kontaktieren Sie den BLANCO Kundendienst. Bei dem Einsatz eines Filters mit Ionentauscher zur Kalkreduzierung wird das Wasser im Filter mit Natrium angereichert und kann so bei Natrium-sensiblen Personen oder Babys zu Problemen führen. - Seite 7 Sicherheitshinweise VORSICHT Verbrennung Die Anschlussstutzen des Heißwasserboilers, Schläuche und Innenteile können sehr heiß sein. Zum Schwenken des Auslaufs nicht das Auslaufende berühren, da dieses heiß werden kann. VORSICHT Verbrühung Durch die Nutzung kann kochend heißes Wasser gezapft werden. Dabei ist besondere Vorsicht geboten. Beim Entleeren des Heißwasserboilers kann heißes Wasser austreten.
-
Seite 8: Blanco Evol-S Pro Hot & Filter
BLANCO EVOL-S Pro Hot & Filter Übersicht 5 Heißwasserboiler 1 Armatur 6 Filter-System 2 Spüle 7 Abfallsystem 3 Schublade *2/3/7 nicht Bestandteil des EVOL-S Pro Hot & Filter- 4 Steuerbox mit integriertem Display Systems... -
Seite 9: Filtereinheit
BLANCO EVOL-S Pro Hot & Filter Filtereinheit 8 Steuerbox 11 PROG-Taste 13 Filterkartusche 9 Display 12 4-stelliges Ziffernblatt 14 Filterkopf 10 DISPLAY/RESET-Taste... -

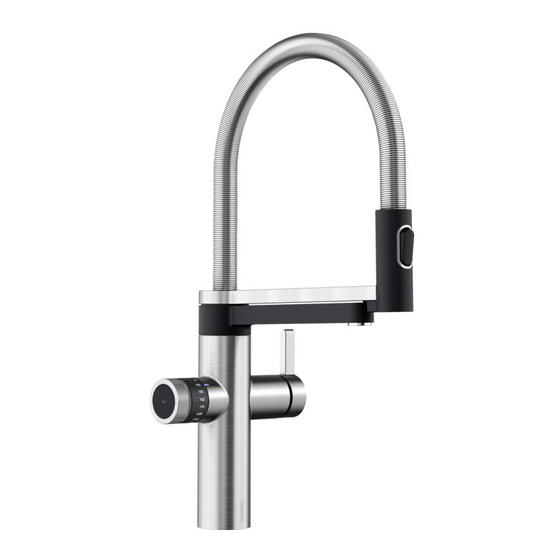

Seite 10: Hot & Filter Küchenarmatur
BLANCO EVOL-S Pro Hot & Filter Hot & Filter Küchenarmatur 1 Umschaltknopf für Änderung der 3 Hot & Filter-Arm Strahlart (Leitungswasser) 4 Hot & Filter-Bedieneinheit 2 Beweglicher Brausekopf mit 5 Bedienhebel für kaltes und Leitungswasserauslauf warmes Leitungswasser... -
Seite 11: Hot & Filter-Bedieneinheit
BLANCO EVOL-S Pro Hot & Filter Hot & Filter-Bedieneinheit 6 LED Betriebszustandsanzeige 8 Drehrad zur Aktivierung von Heißwasser 7 Auslöser Touchbedienung (Sensor) 9 Volumenrad... -
Seite 12: Bedienung
Bedienung Kaltes & warmes Leitungswasser kaltes Wasser 360° schwenkbar warmes Wasser Umschaltbarer Wasserstrahl am Brausekopf Wasser an/aus ACHTUNG: Um Wasserschäden zu vermeiden, sollten beide Wasserausläufe stets über dem Spülbecken positioniert sein. -
Seite 13: Filterwasser
Bedienung Filterwasser Die Abgabe von 180° heißem und gefiltertem Wasser erfolgt über den separaten Auslauf. schwenkbar <1 >1 Seitlichen Sensor kürzer Start-Stop: Seitlichen Sensor Start-Stop und Auto-Stop: als 1 Sek. berühren, um länger als 1 Sek. berühren, Gewünschte Menge an die ausgewählte Menge an um Filterwasser abzugeben. -
Seite 14: Heißwasser
Bedienung Heißwasser 90° Äußeren Ring nach innen drücken und um 90° nach Äußeren Ring wieder nach Heißwassermodus hinten drehen. außen ziehen. ist aktiv für 8 Sekunden. >1 <1 Start-Stop: Seitlichen Sensor länger als 1 Sek. berühren, Start-Stop und Auto- Seitlichen Sensor kürzer um Heißwasser abzugeben. -
Seite 15: Heißwasserbedieneinheit Led
Bedienung Heißwasserbedieneinheit LED Äußerer Ring und LED- Nach 8 Sekunden springt das Anzeige leuchten rot: System in den Filtermodus: Heißwassermodus ist Falls kein Heißwasser gezapft aktiv für 8 Sekunden. wurde, leuchtet die LED- Anzeige blau. -
Seite 16: Sicherheitsmodus Nach Heißwasser
Bedienung Sicherheitsmodus nach Heißwasser 8 Sekunden nach der letzten Äußerer Ring und LED-Anzeige Entnahme von heißem Wasser leuchten abwechselnd rot und springt das System in den blau für 3 Sekunden. Sicherheitsmodus: Die LED- Anzeige blinkt für 5 Minuten abwechselnd rot und blau. Bei Berührung des Sensors fließt kein Wasser. -
Seite 17: Wechsel Filterkartusche
Wechsel Filterkartusche Bedieneinheit LED Wenn kochendes Wasser Wenn gefiltertes Wasser gezapft wird und die LED- gezapft wird und die LED- Anzeige rot blinkt und Anzeige blau blinkt und gleichzeitig der äußere gleichzeitig der äußere Ring grün blinkt, ist ein Ring grün blinkt, ist ein Filterwechsel notwendig. - Seite 18 Wechsel Filterkartusche Der Filterwechsel ist nötig, wenn die Kapazität des Filters Alte Filterkartusche erschöpft ist, spätestens abschrauben und im aber nach 12 Monaten. Hausmüll entsorgen. Neue Filterkartusche einschrauben und mindestens 5 Liter gefiltertes Wasser ungenutzt in den Ablauf Jahr und Monat auf der laufen lassen.
-
Seite 19: Wechsel Filterkopf
Wechsel Filterkopf Der Filterkopf muss Alten Filter hochkippen, nach max. 60 Monaten schräg nach oben herausziehen gewechselt werden. und im Hausmüll entsorgen. Neuen Filterkopf im gleichen Winkel schräg von oben einschieben bis er einrastet und runterkippen. Jahr und Monat auf dem Filterkopf markieren. -
Seite 20: Einstellen Der Filterkapazität
Einstellen der Filterkapazität >3 Nach dem Wechsel der Filterkartusche muss DISPLAY/RESET länger als die Filterkapazität neu 3 Sekunden drücken, bis die eingestellt werden. erste Ziffer im Display blinkt. Bei den Filtern mit Ionentauscher-Tech- nologie ist die lokale Wasserhärte für das Ablesen der richtigen Filterkapazität erforderlich. -
Seite 21: Heißwasserboiler
Heißwasserboiler Inbetriebnahme, Blau blinkend: Systemselbstprüfung Kein Wasser im Heißwasserboiler Rot blinkend: Aufheizvorgang Aufheizvorgang abgeschlossen Orange blinkend: Systemfehler... -
Seite 22: Störungen
Störungen Störungen Mögliche Ursachen Störungsbehebung Blaue LED an der Armatur - Armatur bekommt keinen - Netzteil der Steuerbox mit Strom verbinden leuchtet nicht Strom - Anschlüsse an der Steuerbox überprüfen - Mengenrad steht auf „0“ - Mengenrad drehen und eine Menge > „0“ einstellen Es fließt kein Wasser, - Anschlussschläuche sind... -
Seite 23: Reinigung
Reinigung Verwenden Sie für die Reinigung der Oberflächen keine scheuernden oder chlorhaltigen Reinigungsmittel. Es empfiehlt sich für die Reinigung der Armatur das BLANCO DailyClean (Artikel-Nr. 526305) zu verwenden, welches Sie ebenfalls bequem im BLANCO Webshop bestellen können. -
Seite 24: Ersatzteile
Ersatzteile... -
Seite 25: Entsorgung/Umwelt
Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Konformität Das System entspricht den Anforderungen der einschlägigen Richtlinien. Eine Konformitätserklärung kann bei BLANCO angefordert werden. - Seite 196 BLANCO Hot & Filter BLANCO +49 (0)800 4481 002 www.blanco.com...
- Seite 197 BLANCO Hot & Filter BLANCO BLANCO...
- Seite 198 5-30°C 10°C 30°C BLANCO BLANCO 230V / 50Hz BLANCO BLANCO...
- Seite 200 BLANCO EVOL-S Pro Hot & Filter *2/3/7 EVOL-S Pro Hot & Filter...
- Seite 201 BLANCO EVOL-S Pro Hot & Filter 11 PROG 12 4 10 DISPLAY/RESET...
- Seite 203 BLANCO EVOL-S Pro Hot & Filter Hot & Filter 6 LED...
- Seite 204 360°...
- Seite 212 >3 DISPLAY/RESET PROG DISPLAY/RESET PROG...
- Seite 215 BLANCO DailyClean 526305 BLANCO...
