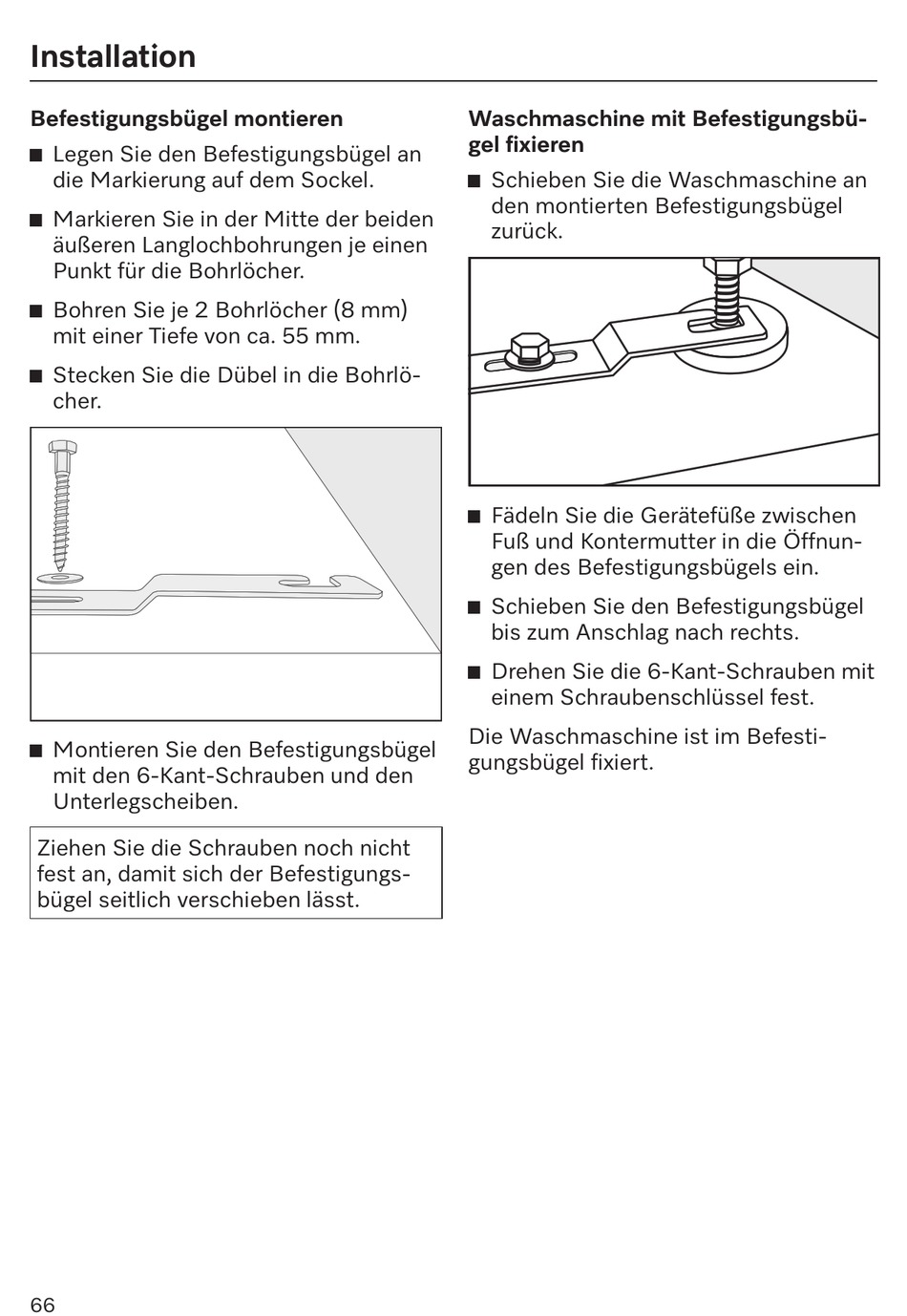

Installation
Befestigungsbügel montieren
Legen Sie den Befestigungsbügel an
die Markierung auf dem Sockel.
Markieren Sie in der Mitte der beiden
äußeren Langlochbohrungen je einen
Punkt für die Bohrlöcher.
Bohren Sie je 2 Bohrlöcher (8 mm)
mit einer Tiefe von ca. 55 mm.
Stecken Sie die Dübel in die Bohrlö-
cher.
Montieren Sie den Befestigungsbügel
mit den 6-Kant-Schrauben und den
Unterlegscheiben.
Ziehen Sie die Schrauben noch nicht
fest an, damit sich der Befestigungs-
bügel seitlich verschieben lässt.
66
Waschmaschine mit Befestigungsbü-
gel fixieren
Schieben Sie die Waschmaschine an
den montierten Befestigungsbügel
zurück.
Fädeln Sie die Gerätefüße zwischen
Fuß und Kontermutter in die Öffnun-
gen des Befestigungsbügels ein.
Schieben Sie den Befestigungsbügel
bis zum Anschlag nach rechts.
Drehen Sie die 6-Kant-Schrauben mit
einem Schraubenschlüssel fest.
Die Waschmaschine ist im Befesti-
gungsbügel fixiert.
