4 Montage
83306801 1/2020-08 Ber
Montage- und Betriebsanleitung
Außengerät WWP LS 16-B R

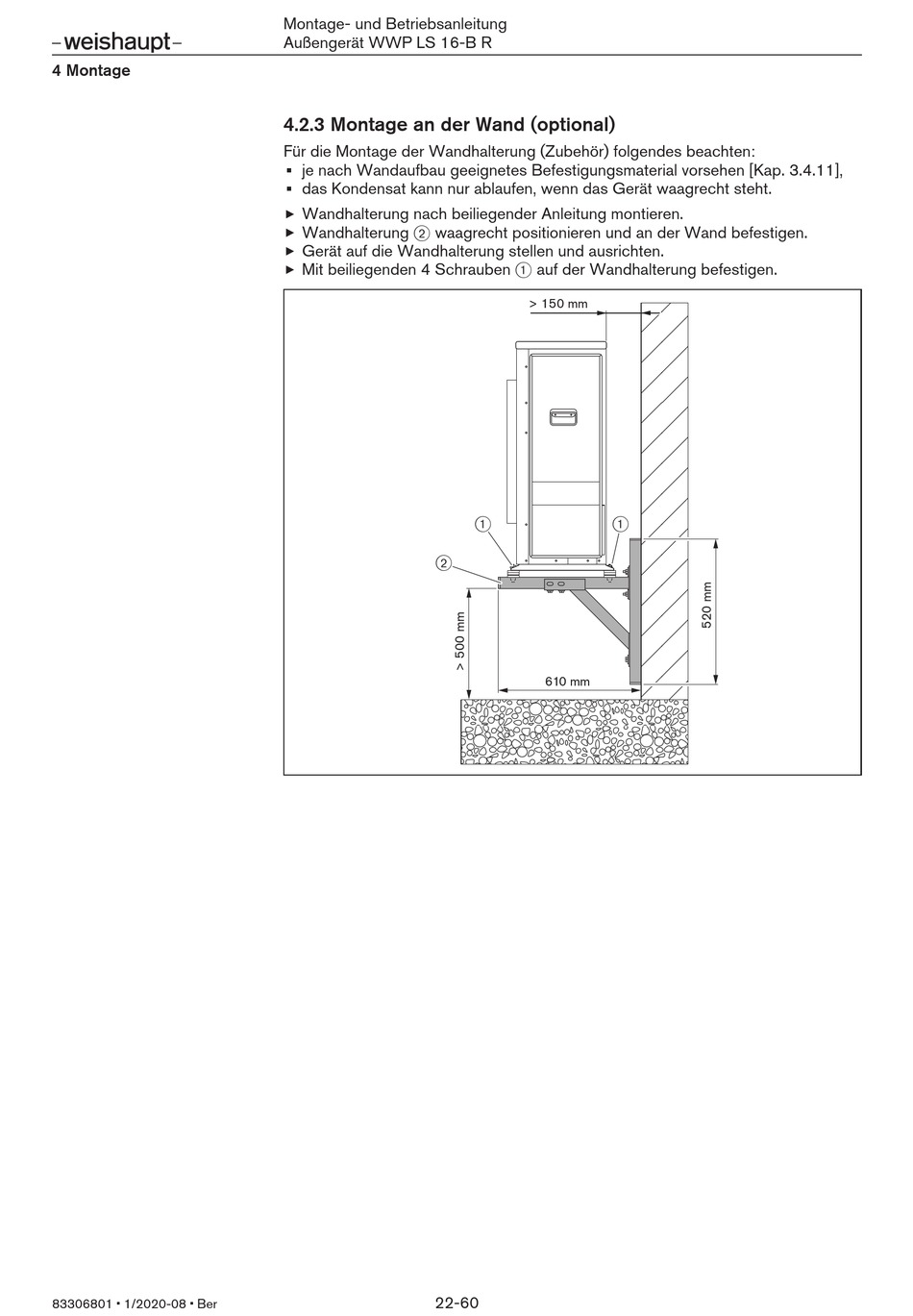

4.2.3 Montage an der Wand (optional)

Für die Montage der Wandhalterung (Zubehör) folgendes beachten:
je nach Wandaufbau geeignetes Befestigungsmaterial vorsehen [Kap. 3.4.11],
das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht.
Wandhalterung nach beiliegender Anleitung montieren.
Wandhalterung 2 waagrecht positionieren und an der Wand befestigen.
Gerät auf die Wandhalterung stellen und ausrichten.
Mit beiliegenden 4 Schrauben 1 auf der Wandhalterung befestigen.
2
22-60
> 150 mm
1 1
610 mm
