Tabelle 5. LEDAnzeigen
Bezeichnung
5VStandbyLED
SystemIDLED
SystemStatusLED
DIMMFehlerLEDs
CPUFehler LEDs
LüfterfehlerLEDs
POSTCode
DiagnoseLEDs

SSI-Frontpanel-Anschluss

Die Serverplatine verfügt über einen 24-poligen SSI-Frontpanel-Anschluss. Die folgende Abbildung
zeigt die Belegung der Anschlussstifte.
A.
B.
C.
16
Bedeutung
Die LED ist als „5VSB_LED" gekennzeichnet. Sie leuchtet, wenn die Plattform
am Netz angeschlossen ist und die Serverplatine mit einer Standby-Spannung
von 5 Volt versorgt wird.
Die blaue Identifikations-LED lässt sich mit geeigneter Systemverwaltungs-
software ein- und ausschalten (z. B. Active Management Console). Sie
e rleichtert die Identifikation des Geräts für den Service, wenn mehrere Systeme
vorhanden sind.
Die System-Status-LED ist zweifarbig. Die folgenden Zustände können
signalisiert werden:
• Grün, Dauerleuchten: normaler Betrieb
• Grün, Blinken: System betriebsbereit, aber eingeschränkt, z. B.
Prozessorfehler, DIMM ausgefallen
• Gelb, Blinken: Nicht kritischer Fehler, z. B. bei Spannung, T emperatur
• Gelb, Dauerleuchten: Kritischer Fehler, z. B. Lüfterausfall
Die DIMM-Fehler-LED signalisiert Fehler des zugeordneten Speichermoduls.
Die CPU-Fehler-LED signalisiert den Ausfall der zugeordneten CPU.
Die Lüfterfehler-LED zeigt einen Fehler des zugeordneten Lüfters an.
Zeigen während des Systemstarts BIOS-POST-Codes an.
A
B
C
D

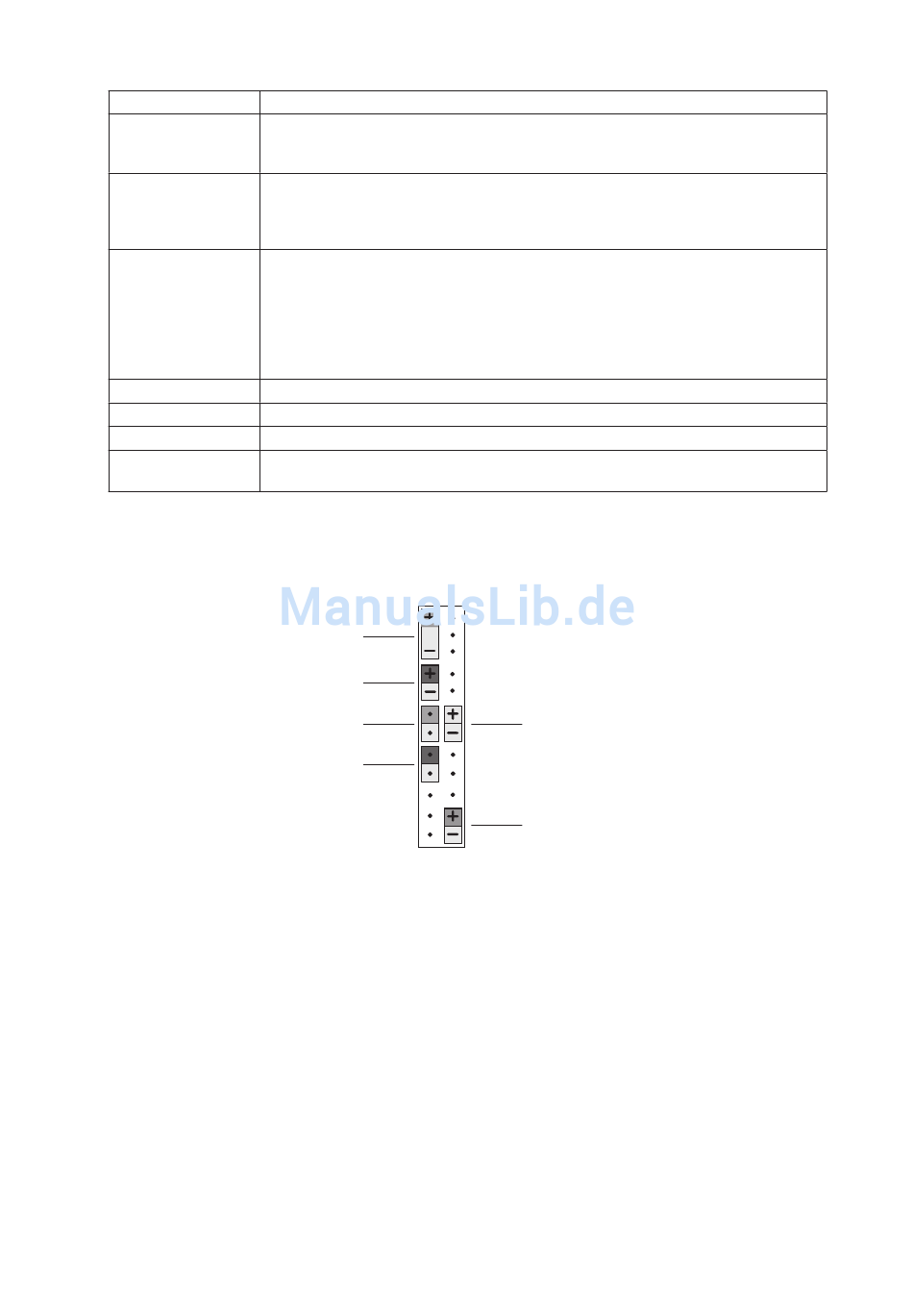

Abbildung 10. SSIFrontpanelAnschluss
Betriebsanzeige
Festplattenaktivitäts-LED
Netzschalter
E
F
D.
Reset-Taste
E.
Netzwerkaktivitäts-LED (NIC1)
Netzwerkaktivitäts-LED (NIC1)
F.
Merkmale des Serversystems
