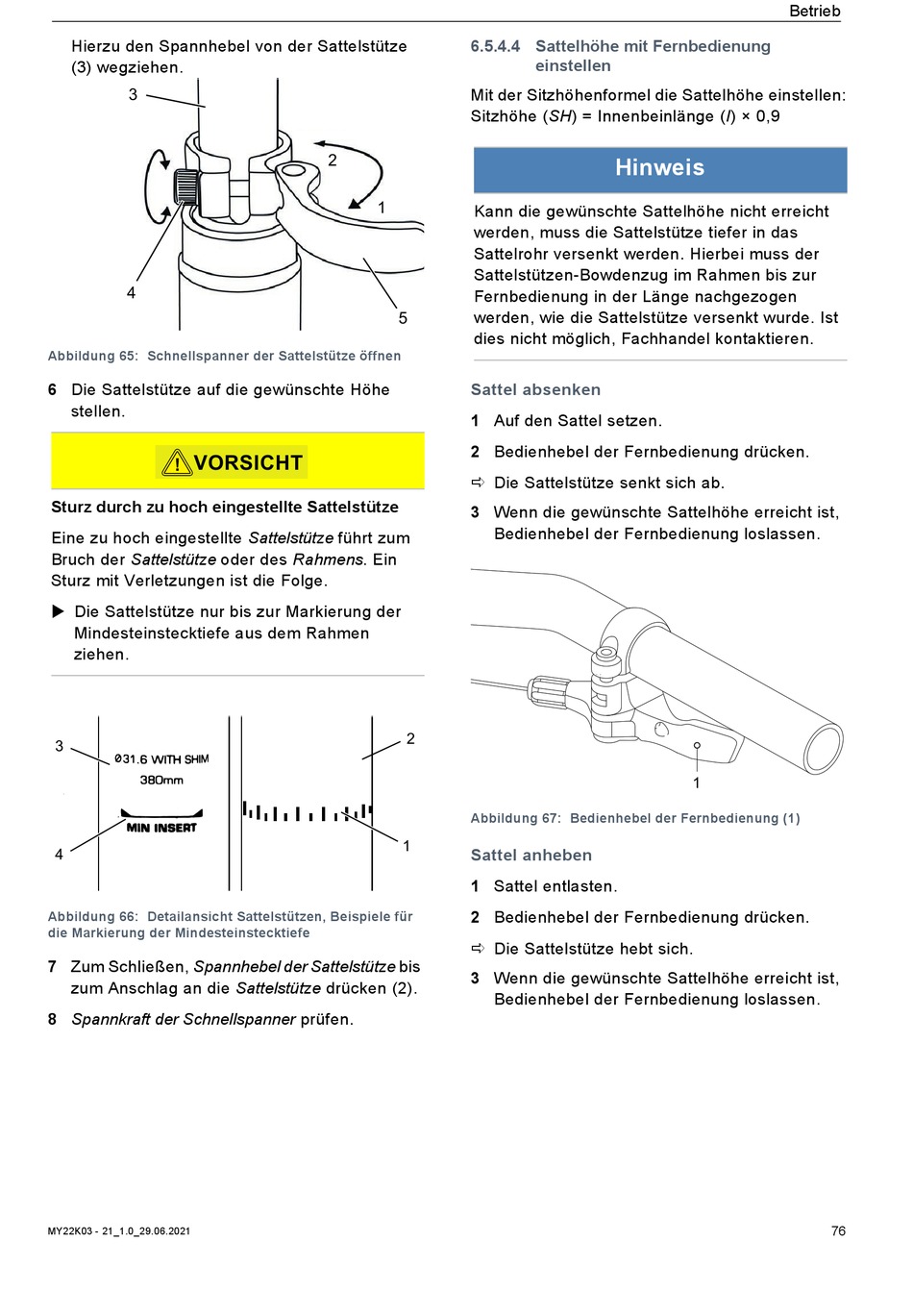

Hierzu den Spannhebel von der Sattelstütze
(3) wegziehen.
3
4
Abbildung 65: Schnellspanner der Sattelstütze öffnen
6 Die Sattelstütze auf die gewünschte Höhe
stellen.
VORSICHT
!
Sturz durch zu hoch eingestellte Sattelstütze
Eine zu hoch eingestellte Sattelstütze führt zum
Bruch der Sattelstütze oder des Rahmens. Ein
Sturz mit Verletzungen ist die Folge.
Die Sattelstütze nur bis zur Markierung der
Mindesteinstecktiefe aus dem Rahmen
ziehen.
3
4
Abbildung 66: Detailansicht Sattelstützen, Beispiele für
die Markierung der Mindesteinstecktiefe
7 Zum Schließen, Spannhebel der Sattelstütze bis
zum Anschlag an die Sattelstütze drücken (2).
8 Spannkraft der Schnellspanner prüfen.
MY22K03 - 21_1.0_29.06.2021
6.5.4.4 Sattelhöhe mit Fernbedienung
Mit der Sitzhöhenformel die Sattelhöhe einstellen:
Sitzhöhe (SH) = Innenbeinlänge (I) × 0,9
2
Kann die gewünschte Sattelhöhe nicht erreicht
1
werden, muss die Sattelstütze tiefer in das
Sattelrohr versenkt werden. Hierbei muss der
Sattelstützen-Bowdenzug im Rahmen bis zur
Fernbedienung in der Länge nachgezogen
werden, wie die Sattelstütze versenkt wurde. Ist
5
dies nicht möglich, Fachhandel kontaktieren.
Sattel absenken
1 Auf den Sattel setzen.
2 Bedienhebel der Fernbedienung drücken.
Die Sattelstütze senkt sich ab.
3 Wenn die gewünschte Sattelhöhe erreicht ist,
Bedienhebel der Fernbedienung loslassen.
2
Abbildung 67: Bedienhebel der Fernbedienung (1)
1
Sattel anheben
1 Sattel entlasten.
2 Bedienhebel der Fernbedienung drücken.
Die Sattelstütze hebt sich.
3 Wenn die gewünschte Sattelhöhe erreicht ist,
Bedienhebel der Fernbedienung loslassen.
einstellen
Hinweis
1
Betrieb
76
