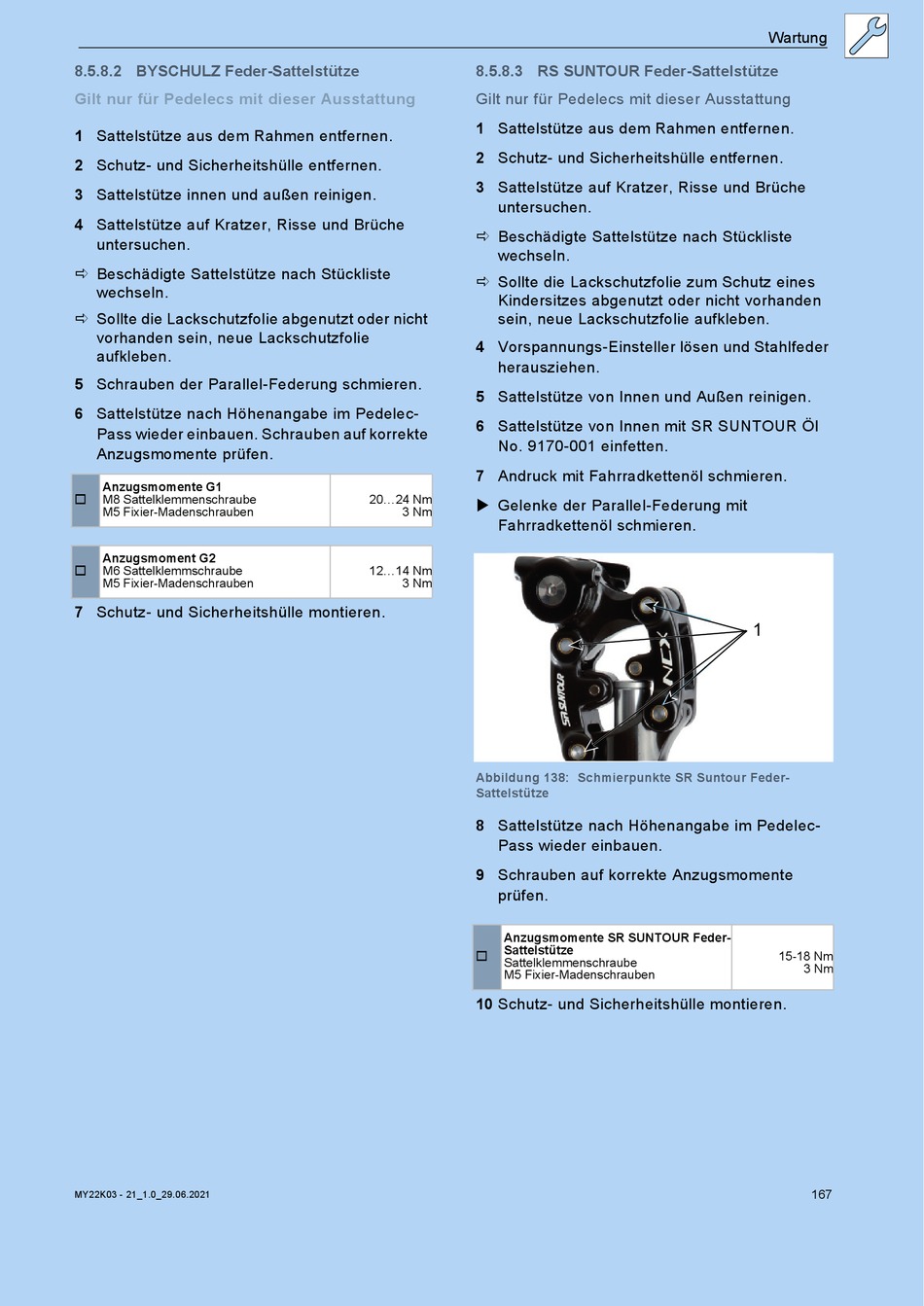

8.5.8.2 BYSCHULZ Feder-Sattelstütze
Gilt nur für Pedelecs mit dieser Ausstattung
1 Sattelstütze aus dem Rahmen entfernen.
2 Schutz- und Sicherheitshülle entfernen.
3 Sattelstütze innen und außen reinigen.
4 Sattelstütze auf Kratzer, Risse und Brüche
untersuchen.
Beschädigte Sattelstütze nach Stückliste
wechseln.
Sollte die Lackschutzfolie abgenutzt oder nicht
vorhanden sein, neue Lackschutzfolie
aufkleben.
5 Schrauben der Parallel-Federung schmieren.
6 Sattelstütze nach Höhenangabe im Pedelec-
Pass wieder einbauen. Schrauben auf korrekte
Anzugsmomente prüfen.
Anzugsmomente G1
M8 Sattelklemmenschraube
M5 Fixier-Madenschrauben
Anzugsmoment G2
M6 Sattelklemmschraube
M5 Fixier-Madenschrauben
7 Schutz- und Sicherheitshülle montieren.
MY22K03 - 21_1.0_29.06.2021
8.5.8.3 RS SUNTOUR Feder-Sattelstütze
Gilt nur für Pedelecs mit dieser Ausstattung
1 Sattelstütze aus dem Rahmen entfernen.
2 Schutz- und Sicherheitshülle entfernen.
3 Sattelstütze auf Kratzer, Risse und Brüche
untersuchen.
Beschädigte Sattelstütze nach Stückliste
wechseln.
Sollte die Lackschutzfolie zum Schutz eines
Kindersitzes abgenutzt oder nicht vorhanden
sein, neue Lackschutzfolie aufkleben.
4 Vorspannungs-Einsteller lösen und Stahlfeder
herausziehen.
5 Sattelstütze von Innen und Außen reinigen.
6 Sattelstütze von Innen mit SR SUNTOUR Öl
No. 9170-001 einfetten.
7 Andruck mit Fahrradkettenöl schmieren.
20...24 Nm
Gelenke der Parallel-Federung mit
3 Nm
Fahrradkettenöl schmieren.
12...14 Nm
3 Nm
Abbildung 138: Schmierpunkte SR Suntour Feder-
Sattelstütze
8 Sattelstütze nach Höhenangabe im Pedelec-
Pass wieder einbauen.
9 Schrauben auf korrekte Anzugsmomente
prüfen.
Anzugsmomente SR SUNTOUR Feder-
Sattelstütze
Sattelklemmenschraube
M5 Fixier-Madenschrauben
10 Schutz- und Sicherheitshülle montieren.
Wartung
1
15-18 Nm
3 Nm
167
