Einbau

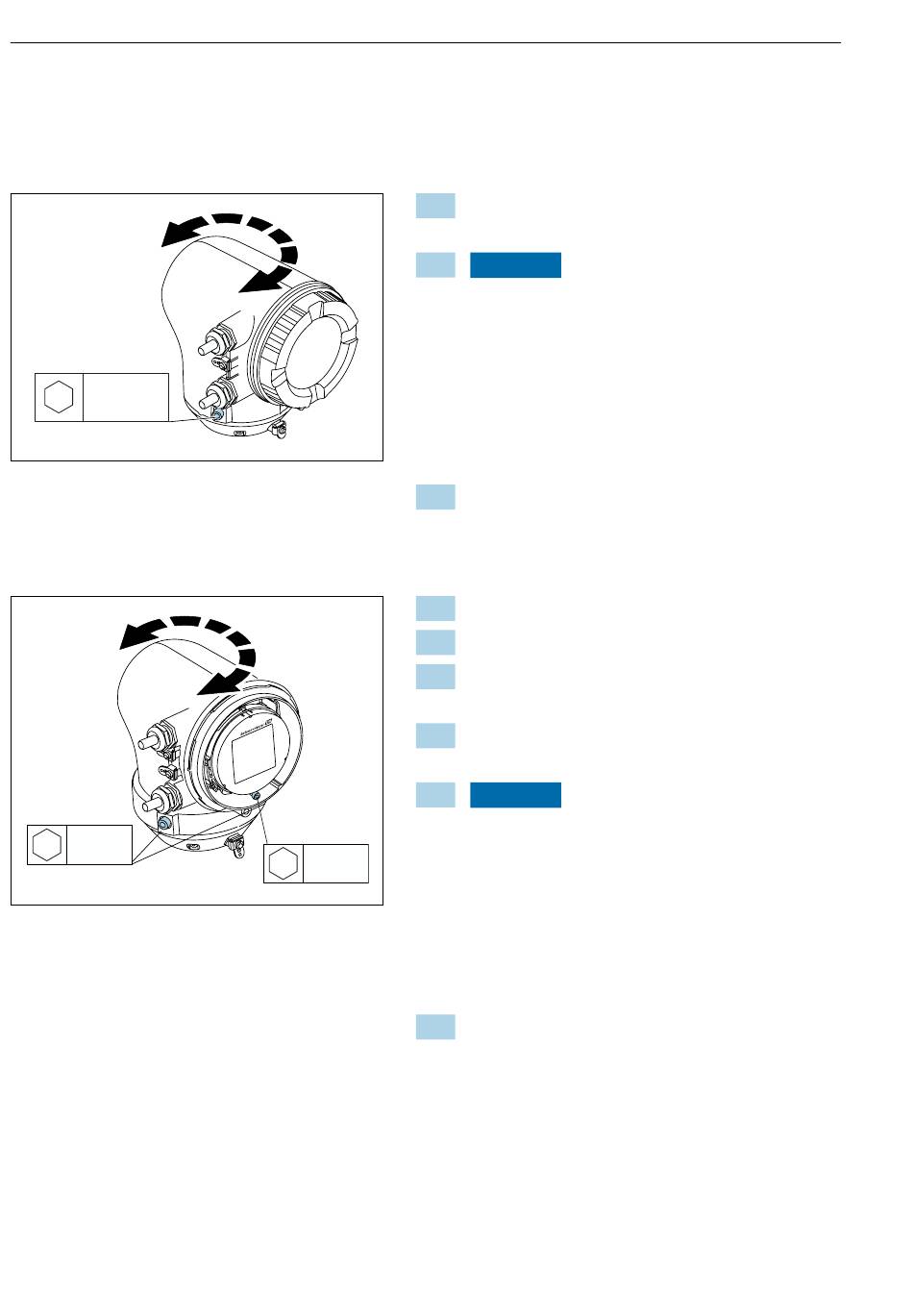

4.1 Messumformergehäuse drehen
Bestellmerkmal "Gehäuse", Option "Alumi-
nium"
5 mm
Bestellmerkmal "Gehäuse", Option "Poly-
carbonat"
5 mm
10
1. Befestigungsschrauben auf beiden Seiten
des Messumformergehäuses lösen.
2. HINWEIS
Überdrehung des Messumformerge-
häuses!
Innenliegende Kabel werden beschädigt.
‣
Messumformergehäuse in gewünschte
Position drehen.
A0041095
3. Schrauben in umgekehrter Reihenfolge
anziehen.
1. Schraube am Gehäusedeckel lösen.
2. Gehäusedeckel öffnen.
3. Erdungsschraube lösen (unterhalb der
Anzeige).
4. Befestigungsschrauben auf beiden Seiten
des Messumformergehäuses lösen.
5.
HINWEIS
Überdrehung des Messumformerge-
häuses!
3 mm
Innenliegende Kabel werden beschädigt.
‣
A0050149
Messumformergehäuse in gewünschte
Position drehen.
6. Schrauben in umgekehrter Reihenfolge
anziehen.
Durchflussmessgerät Proline 10 IO-Link
Messumformergehäuse max. 180° in
jede Richtung drehen.
Messumformergehäuse max. 180° in
jede Richtung drehen.
