Beschaltung als 2-fach-Schalt-/1x2-fach-Jalousieaktor

HINWEISE
Zur möglichen Beschaltung der Eingänge (Abb. 1, Pos. 8) vgl. Seiten 15 und 16.
Im hier gezeigten Beispiel sind nur Taster (z.B. 2020 US und 2020/4 US) zulässig!
Verknüpfung der Eingänge des Sensorteils mit den Ausgängen des Aktorteils:
Eingang A
Eingang B
Eingang C/D

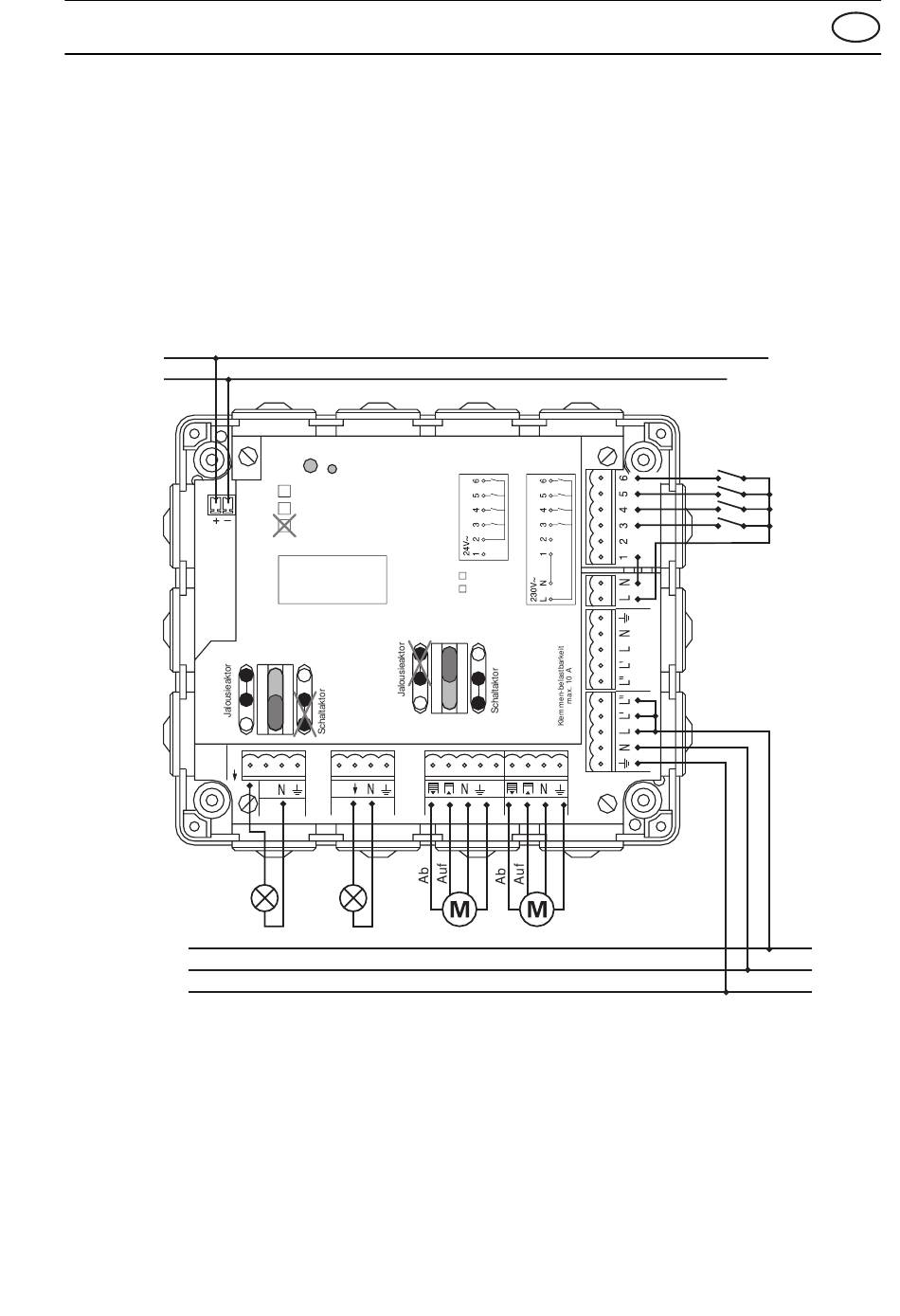

Abb. 4c:
EIB
Ausgänge:
L
N
PE
⇒
Ausgang 1
⇒
Ausgang 2
⇒
Ausgang 3/4 (Jalousiengruppe)
PROG
LED
Jalousieaktor
Schaltaktor
Kombiaktor
Phsy. Adresse
_ _ / _ _ / _ _ _
1 2
Nebenstelle
Binäreingang
3/4
D
+ rot
– schwarz
Eingänge:
D
C
B
A
Taster, z. B.
2 x 2020 US (A/ B)
1 x 2020/4 US (C/ D)
