Beispiel einer Beschaltung als 4-fach-Schaltaktor

HINWEISE
Zur möglichen Beschaltung der Eingänge (Abb. 1, Pos. 8) vgl. Seiten 15 und 16.
Im hier gezeigten Beispiel sind nur Taster (z.B. 2020 US) zulässig!
Verknüpfung der Eingänge des Sensorteils mit den Ausgängen des Aktorteils:
Eingang A ⇒
Eingang B ⇒
Eingang C ⇒
Eingang D ⇒

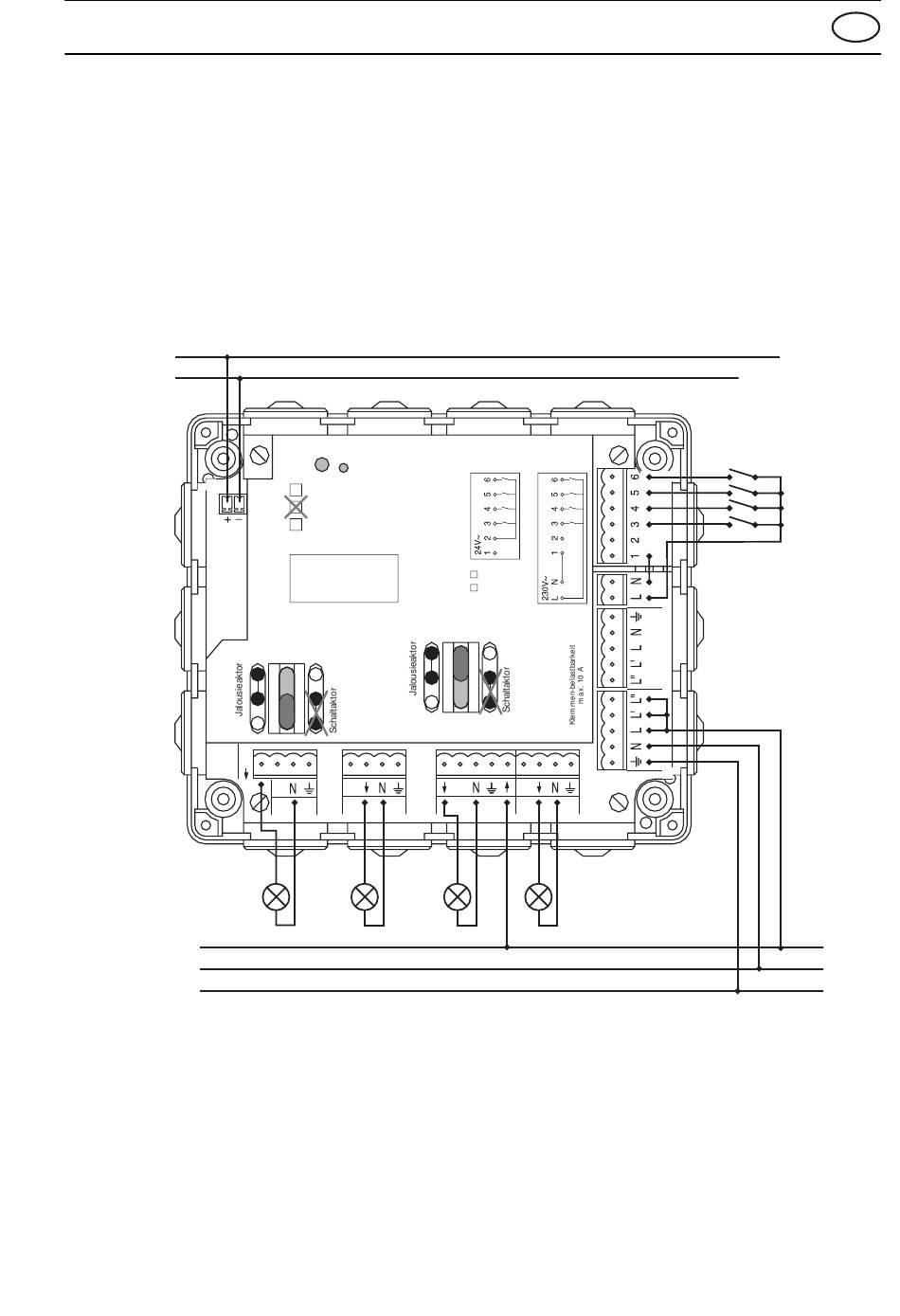

Abb. 4a:
EIB
Ausgänge:
L
N
PE
Ausgang 1
Ausgang 2
Ausgang 3
Ausgang 4
PROG
LED
Jalousieaktor
Schaltaktor
Kombiaktor
Phsy. Adresse
_ _ / _ _ / _ _ _
1 2
Nebenstelle
Binäreingang
3 4
D
+ rot
– schwarz
Eingänge:
D
C
B
A
Taster, z. B.
4 x 2020 US
12
