Bedienungsanleitung
5.)
Entfernen Sie nun sehr vorsichtig die Schutzfolie von dem im Laufwerkchassis montierten Sensor
(Abb. 7; rote Einrahmung).
Vermeiden Sie unbedingt Verschmutzung und Kratzer auf dem Sensor!

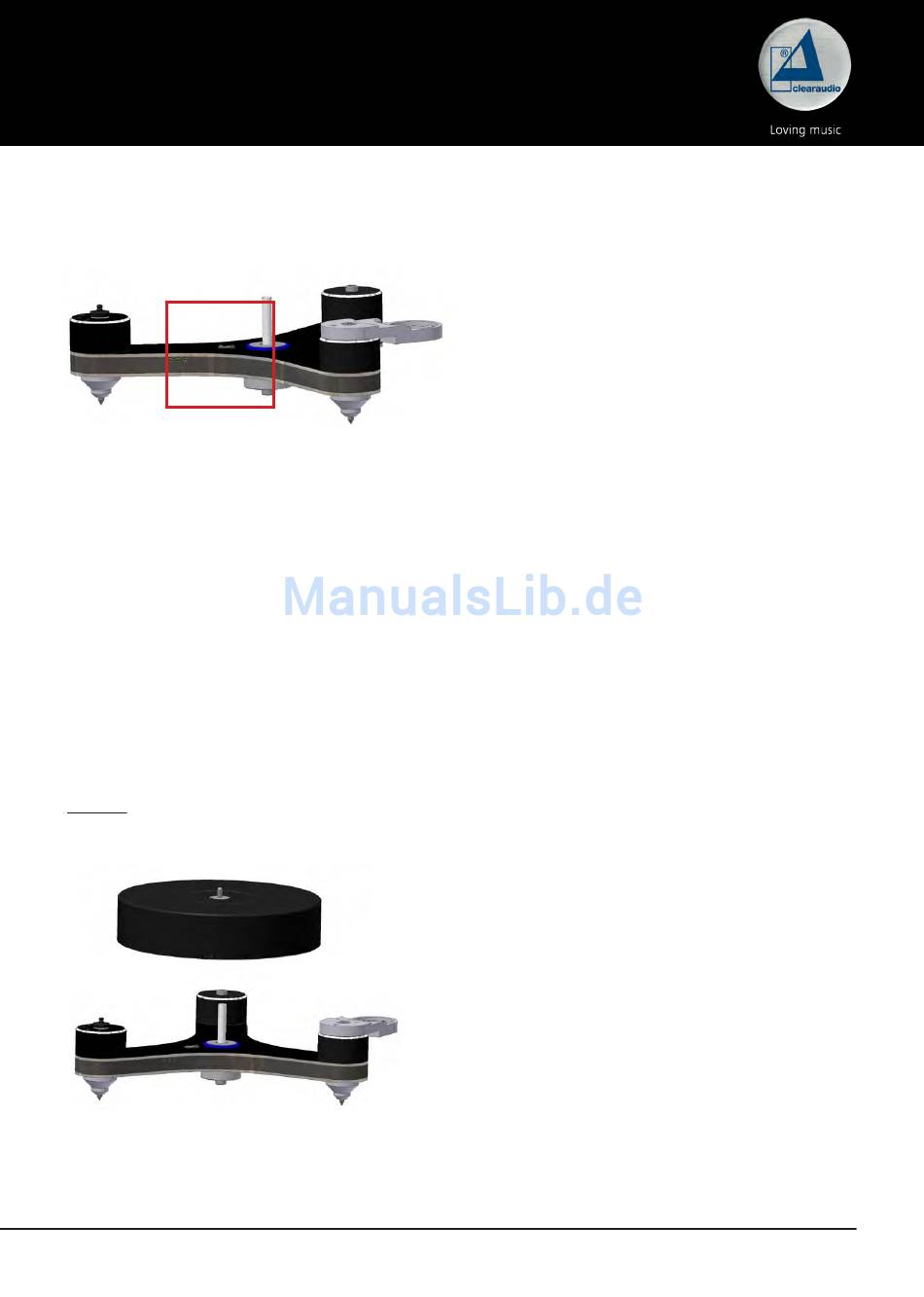

Abb. 7: Entfernung der Schutzfolie
6.)
6.1)
Nehmen Sie mit beiden Händen den Plattenteller mit dem integrierten Lageroberteil aus der Verpa-
ckung.
Achten Sie beim Herausnehmen darauf, dass das Lageroberteil nicht aus der Mittelbohrung rutscht!
Die größere Aussparung (für das Plattenlabel) auf dem Plattenteller sollte jetzt nach oben zeigen.
6.2)
Entfernen Sie vorsichtig die Schutzfolie des Skalenrings (Reflektionsscheibe) auf der Unterseite des
Plattentellers.
Vermeiden Sie hierbei unbedingt Verschmutzung und Verkratzung der Reflektionsscheibe!
6.3)
Nehmen Sie den Plattenteller in beide Hände und passen Sie diesen vorsichtig und langsam auf das
Lager ein. Die untere Plattentellerseite muss hierbei mit dem Skalenring nach unten weisen. Durch
leichtes (!!) Hin -und Herwippen gleitet der Plattenteller auf das Lageroberteil. Bitte gehen Sie hier-
bei vorsichtig vor, damit das Lager beim Aufsetzen keinen Schaden nimmt!
Abb. 8: Aufsetzen des Plattentellers auf die
Keramikachse
Made in Germany
Vermeiden Sie bei diesem Schritt das Auftreten seitli-
cher Kräfte, da die Keramiklagerachse dadurch beschä-
digt werden könnte!
Bitte beachten Sie, dass der Plattenteller beim Aufset-
zen mindestens Zimmertemperatur (ca. 20 ° C) erreicht
hat, damit das Lager keinen Schaden nimmt!
Mit sanftem (!) und gleichmäßigem Druck von oben
können Sie sicherstellen, dass der Plattenteller auf der
gesamten Auflagefläche des Lageroberteiles liegt.
9
