Clearaudio Master Innovation Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Master Innovation:

Werbung

Quicklinks

Diese Anleitung herunterladen

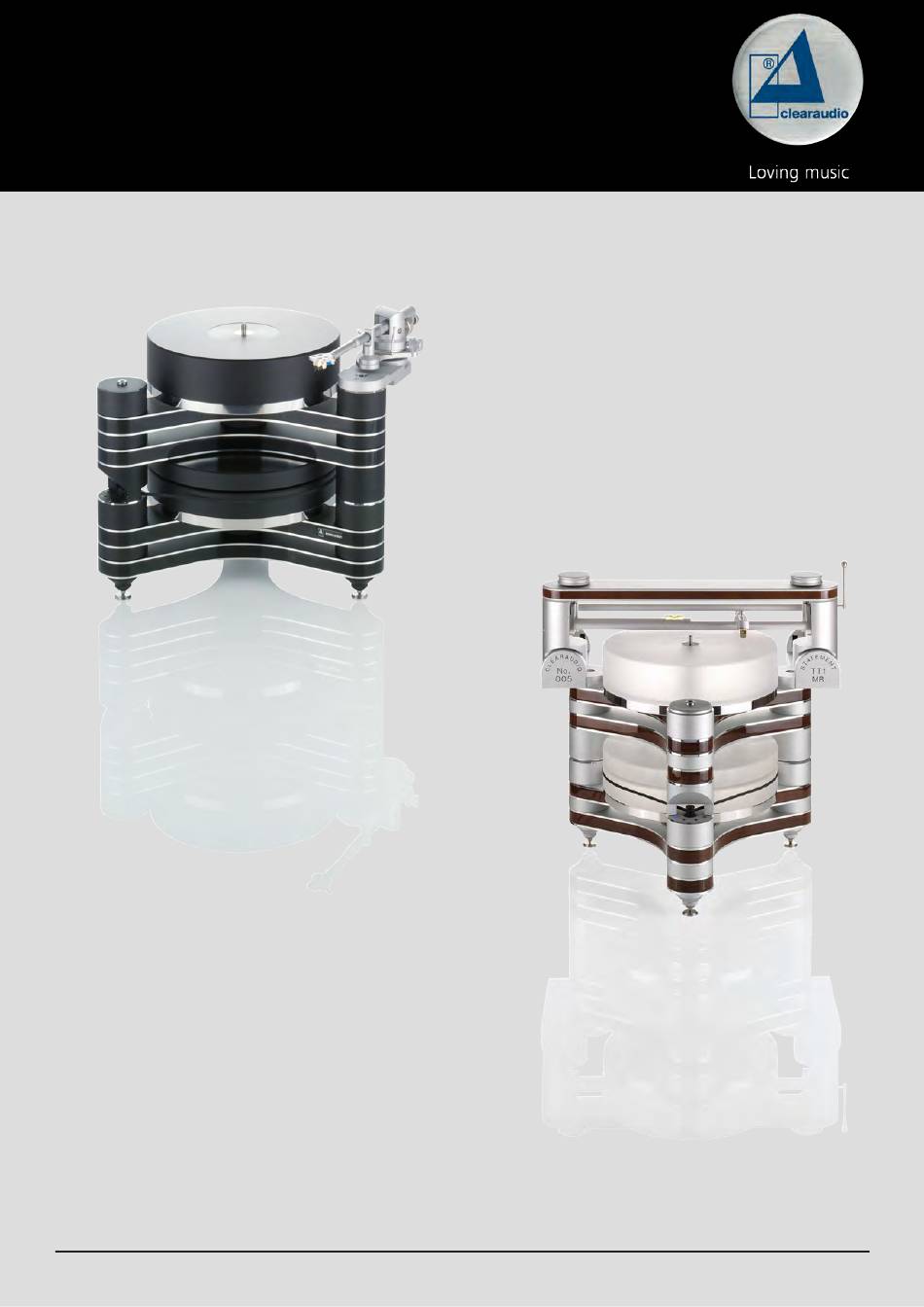

Master Innovation
Bedienungsanleitung
Abb. ähnlich
© clearaudio electronic GmbH, 2022-11
Innovation Basic Wood
Abbildung mit:
clearaudio Tonarm „TT1 MI"
und clearaudio Tonabnehmer
„Goldfinger Statement".
Master Innovation Black
Abbildung mit:
clearaudio Tonarm „Universal"
und clearaudio Tonabnehmer
„Goldfinger Statement".
Made in Germany

Werbung

loading

Verwandte Anleitungen für Clearaudio Master Innovation

Inhaltszusammenfassung für Clearaudio Master Innovation

  • Seite 1 Master Innovation Bedienungsanleitung Master Innovation Black Abbildung mit: clearaudio Tonarm „Universal“ und clearaudio Tonabnehmer „Goldfinger Statement“. Innovation Basic Wood Abbildung mit: clearaudio Tonarm „TT1 MI“ und clearaudio Tonabnehmer „Goldfinger Statement“. Abb. ähnlich © clearaudio electronic GmbH, 2022-11 Made in Germany...
  • Seite 2 Drehzahlstabilisierung garantieren absolute Laufruhe, eine konstante Drehzahl sowie originalgetreue Wiedergabe und somit ein echtes Musikerlebnis. Die von clearaudio patentierte CMB - Magnetlager-Technologie, eine invertierte Lagerung mit geschliffener und polierter Lagerachse und einer Laufbuchse aus Sinterbronze, sorgt für reibungslosen Analoggenuss.
  • Seite 3 Handlift von der der Platte gehoben und der Plattenspieler manuell abgeschaltet werden. Nicht für Kinder geeignet! Lieferumfang kann verschluckbare Kleinteile enthalten. 2. Bestimmungsgemäßer Gebrauch Master Innovation ist ein Plattenspieler, zur Wiedergabe von Schallplatten. Master Innovation Der bestimmungsgemäße Gebrauch des Laufwerks ist die Verwendung in Übereinstimmung mit den...
  • Seite 4 Plattenteller immer mit der Sichtseite nach unten in die unterste Verpackungsebene eingepackt wird und dass die Laufwerksfüße wieder zurück geschraubt werden! Clearaudio kann für Schäden, die beim Transport entstehen und die durch falsches Einpacken verursacht wurden, keine Haftung übernehmen. 9. Entsorgung Dieses Produkt darf nicht zusammen mit Restmüll entsorgt werden.

  • Seite 5: Inhaltsverzeichnis

    Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht ..........6 2. Lieferumfang ..............7 - 8 3. Aufbau und Inbetriebnahme ........9 - 16 4. Feinjustage des Motors ..........17 5. Fehlerbehebung ............18 - 19 6. Technische Daten ............20 Garantie Informationen ........... 21 - 22 Stroboscope Testrecord Bedienungsanleitung ....

  • Seite 6: Verpackungsübersicht

    Edelstahl-Subteller mit Skalenring; Antriebsteller 28 mm (Delrin oder Acryl); Netzteil optional: Tonabnehmer; Antriebslager Karton 2 von 3: Abspieleinheit vormontiert Karton 3 von 3 nicht abgebildet: Inhalt: Edelstahl- Subteller und Abb. 1: Verpackungsübersicht Plattenteller Seite 6 © clearaudio electronic GmbH, 2022-11...

  • Seite 7: Lieferumfang

    Bedienungsanleitung 2. Lieferumfang Das clearaudio Master Innovation Laufwerk verlässt unsere Fertigung in einer besonders sicheren und eigens für dieses Laufwerk konzipierten Verpackung. Bewahren Sie diese Verpackung auf, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Bitte kontrollieren Sie anhand der unten aufgeführten Liste den Lieferumfang Ihres neu erworbenen...
  • Seite 8 Drehzahl 2x Flachriemen o. Abb.: Bedienungsanleitung, Garantiekarte, clearaudio Quality Certificate, Rücklieferschein 4x Innensechskantschlüssel Größe o. Abb.: Edelstahl-Subteller und 2,5 / 3 / 7 / 8 Plattenteller (Liefereinheit Karton 3 von 3) Schraubendreher Seite 8 © clearaudio electronic GmbH, 2022-11...

  • Seite 9: Aufbau Und Inbetriebnahme

    Bedienungsanleitung 3. Aufbau und Inbetriebnahme Master Innovation Laufwerk besteht aus mehreren Elementen, wie in Punkt 2 beschrieben. Der Aufbau des Laufwerks ist einfach, da einzelne Komponenten bereits werksseitig zusammengebaut und getestet wurden. Benutzen Sie bitte dabei die mitgelieferten weißen Handschuhe, um Kratzer und Fingerabdrücke zu vermeiden.
  • Seite 10 Stecken Sie hierzu das mitgelieferte Erdungskabel in die vorgesehene seitliche Bohrung der Befestigungsschraube des Lagers und verbinden Sie die Öse mit Ihrem Verstärker. Master Innovation Abb. 5: Erden des Entfernen Sie die Schutzhülle von der Achse des Lagers. Seite 10 © clearaudio electronic GmbH, 2022-11...
  • Seite 11 Bedienungsanleitung Nehmen Sie aus der untersten Verpackungseinheit das Lageroberteil heraus. Entfernen Sie vorsichtig die Schutzfolie von der Lagerbohrung und geben Sie 2-3 Tropfen in hinein (auch erhältlich über www.analogshop.de). Setzen Sie nun das Lager vorsichtig auf die Lagerachse. Abb. 6: Aufsetzen des Antriebslagers Abb.
  • Seite 12 Bitte gehen Sie hierbei vorsichtig vor. Abb. 9: Aufsetzen des Antriebstellers Legen Sie einen von den mitgelieferten Riemen um den Antriebsteller und den Pulley. Achten Sie darauf, dass sich der Riemen nicht verdreht. Abb. 10: Umlegen des Antriebsriemens Seite 12 © clearaudio electronic GmbH, 2022-11...
  • Seite 13 Bitte beachten Sie, dass die Zentrierstifte ohne zu Verkanten in die Gewindebohrung gleiten. Zentrierstift zum Einführen in die Gewindebohrung Zentrierstift zum Einführen in die Gewindebohrung Abb. 11: Aufsetzen der Abspieleinheit auf die Antriebseinheit Abb. 12: Master Innovation mit aufgesetzter Abspieleinheit Made in Germany Seite 13...
  • Seite 14 Zimmertemperatur (ca. 20 ° C) hat, damit das Lager keinen Schaden nimmt! Vermeiden Sie auch bei diesem Schritt größere, seitliche Kräfte, da die Lagerachse sonst beschädigt werden könnte! Abb. 11a: Aufsetzen des Edelstahltellers Abb. 11b: Aufsetzen des Plattentellers Abb. 12: Montage abgeschlossen Seite 14 © clearaudio electronic GmbH, 2022-11...
  • Seite 15 Bedienungsanleitung Clearaudio bietet eine Auswahl an professionellen Einstellhilfen für Ihr Laufwerk. Bitte informieren Sie sich über info@clearaudio.de / www.analogshop.de oder unter Tel. +49 9131/40300100. 11.) Zur Montage und Einstellung des Tonarms nehmen Sie bitte die Bedienungsanleitung des jeweiligen Herstellers. 12.) Zur Montage und Einstellung des Tonabnehmers nehmen Sie bitte die Bedienungsanleitung des jeweiligen Herstellers.
  • Seite 16 33 1/3 markiert) auf dem Motorgehäuse setzen Sie das Laufwerk in Betrieb (mit 33 1/3 Umdrehungen). empfiehlt sich, Laufwerk Erstinbetriebnahme in diesem Zustand 15-30 Minuten einlaufen zu lassen. Abb. 15: Verbindung Netzteil und Motor Seite 16 © clearaudio electronic GmbH, 2022-11...

  • Seite 17: Feinjustage Des Motors

    Solldrehzahlabweichungen kommen. Daher ist vor Erstinbetriebnahme eine Überprüfung der Solldrehzahl empfohlen. Stroboscope Zur korrekten Einstellung der Drehzahl legen Sie bitte die mitgelieferte clearaudio Testrecord auf den Plattenteller. Folgen Sie hierbei den Hinweisen in der Bedienungsanleitung der Stroboscope Testrecord.

  • Seite 18: Fehlerbehebung

    Überprüfen Sie Abtastnadel und lassen Sie den Tonabnehmer ggfs. einem Spezialisten überprüfen. Ist die Schallplatte oder der Reinigen Schallplatte bzw. Tonabnehmer. Clearaudio bietet viele hilfreiche Nadelträger verschmutzt oder beschädigt? Zubehörprodukte zur Pflege und Reinigung an. Bei Beschädigung empfehlen wir eine Begutachtung durch einen Spezialisten ggfs. einen Austausch.
  • Seite 19 Bedienungsanleitung Ist die Schallplatte oder der Reinigen Schallplatte bzw. Tonabnehmer. Clearaudio bietet viele hilfreiche Nadelträger verschmutzt oder beschädigt? Zubehörprodukte zur Pflege und Reinigung an. Bei Beschädigung empfehlen wir eine Begutachtung durch einen Spezialisten ggfs. einen Austausch. Nadel hüpft oder Ist eine zu hohe Auflagekraft Justieren Sie die Auflagekraft.

  • Seite 20: Technische Daten

    460 x 485 x 396 mm (mit Tonarmbasis, ohne Tonarm) Herstellergarantie: 5 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/registration.php). Seite 20 © clearaudio electronic GmbH, 2022-11...

  • Seite 21: Garantie Informationen

    Le reçu ou la facture constituent des preuves suffisantes. DEUTSCH GARANTIE Bei Garantiefragen wenden Sie sich bitte zunächst an Ihren Clearaudio Händler. Heben Sie Ihren Kaufbeleg gut auf. WICHTIG! Die Angaben auf Ihrer Quittung erlauben uns die Identifizierung Ihres Gerätes und belegen mit dem Kaufdatum die Dauer Ihrer Garantie-Ansprüche.
  • Seite 22 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.

  • Seite 23: Stroboscope Testrecord Bedienungsanleitung

    Bedienungsanleitung Stroboscope Testrecord Die clearaudio Stroboscope Testrecord erfüllt die höchsten Ansprüche an eine exakte Einstellung der Geschwindigkeit Ihres Plattenspielermotors. Ein optimales Klangerlebnis kann nur mit einer exakt eingestellten Motordrehzahl erreicht werden. - Optimale Einstellung des Plattenspielers - Zur Einstellung der exakten Geschwindigkeit wählen Sie bitte zunächst die richtige Plattenseite.
  • Seite 24 Rillen mit eingepresst, so dass die tatsächliche Geschwindigkeit sogar mit abgesenktem Tonarm (d.h. der Tonabnehmer ist in der Rille) eingestellt werden kann. Clearaudio empfiehlt die Absenkung des Tonabnehmers, um eine noch aussagekräftigere Messung und Einstellung zu ermöglichen. Technische Daten:...
  • Seite 25 Bedienungsanleitung Made in Germany Seite 25...
  • Seite 26 Bedienungsanleitung Seite 26 © clearaudio electronic GmbH, 2022-11...
  • Seite 27 Bedienungsanleitung Made in Germany Seite 27...
  • Seite 28 Handmade in Germany Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. 2022 © clearaudio electronic GmbH, 2022-11 Made in Germany...
