Novotechnik RFC-4800 digital Montageanleitung Seite 4

RFC-4800 digital Montageanleitung
RFC-4800 digital Users Manual

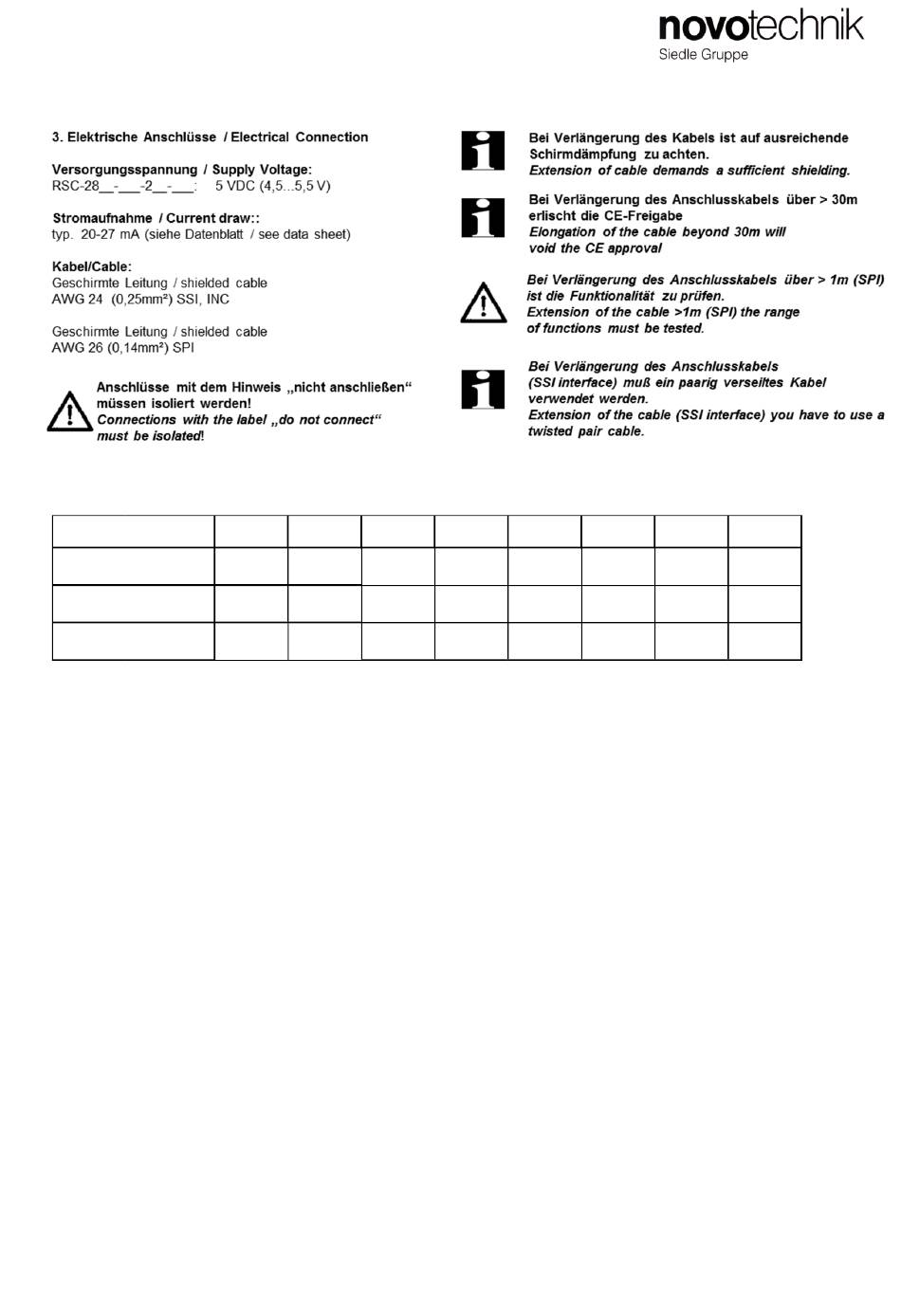

Anschluss Kabelabgang / Connection cable exit
Farbe/
colour
Inkremental Schnittstelle
Inkremental Interface
SSI Schnittstelle
SSI Interface
SPI Schnittstelle
SPI Interface
4. Montagehinweise
• Es sind bei der Montage ausschließlich die mitgelieferten
Linsenflanschkopfschrauben zu verwenden. Bei der Montage ist
das maximale Anzugsmoment von 250 Ncm zu beachten.
•Es dürfen nur von Novotechnik freigegebene Magnete
verwendet werden!
• Falls vorhanden, ist der Kabelschirm an Masse
anzuschliessen.
• Der Mindest-Biegeradius des Kabels beträgt 70mm. Ein
dauernder Zug auf das Anschlusskabel in jeglicher Richtung ist
zu vermeiden
• Wenn das Kabel im Gebrauch bewegt wird, muss das Kabel
durch geeignete Maßnahmen (Schelle o.ä.) nach dem Austritt
fixiert werden.
P/N: 518843_02
grün/ braun/ rot/
green brown red
Versorgung Masse/ Spur B/
supply +Ub Ground track B
Versorgung Masse/ Daten +
supply +Ub Ground data
Versorgung Masse/ nicht belegt
supply +Ub Ground n.c.
Änderungen vorbehalten / subject to change
gelb/ rosa/ blau/
yellow pink blue
Spur A/ Spur B- / Spur Z- /
track A track B- track Z-
Daten - Takt + Takt -
/data clock /clock
nicht belegt nicht belegt
MISO
n.c. n.c.
4. Installation Instructions
• Only the the delivered button head socket screws with flange
are to be used. Pay attention to the maximum tightening torque
of 250 Ncm when fastening.
• Only Novotechnik approved magnets may be used !
• If existing, connect the cable shield to GND.
• Minimum bending radius of the cable is 70mm. Avoid steady
tension on the cable in any direction.
• If the cable is moving in the application, appropriate action is
to be taken to fix the cable after the outlet of the sensor (use of
fixation clamp or similar).
grau/ weiß/
grey white
Spur A- / Spur Z /
track A- track Z
nicht belegt nicht belegt
n.c. n.c.
Takt/
/SS
clock
Seite / Page 4
