Novotechnik RFC-4800 digital Montageanleitung Seite 3

RFC-4800 digital Montageanleitung
RFC-4800 digital Users Manual

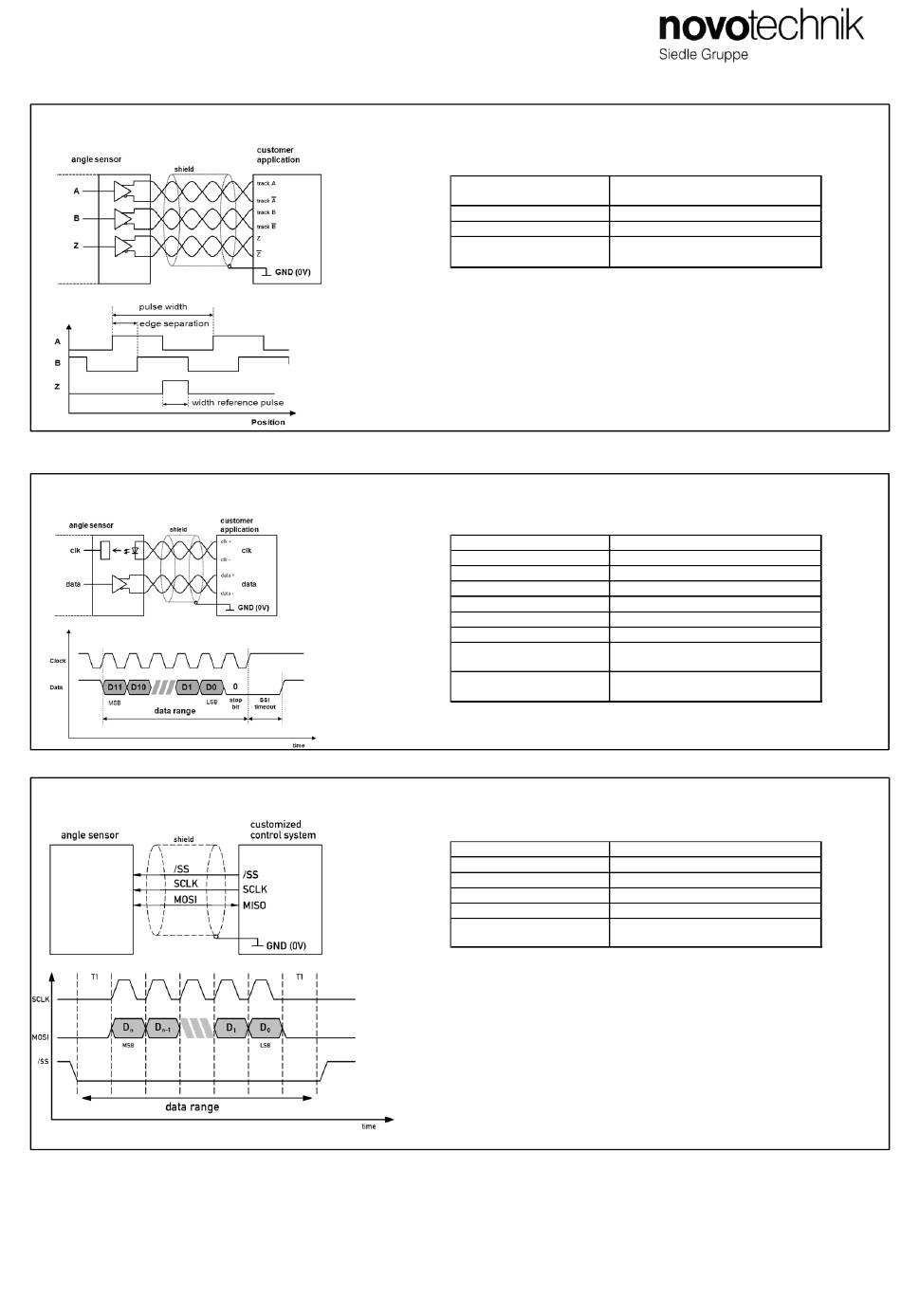

3.1
Anschlüsse und Signalformen inkrementelle Schnittstelle
Connection and signal diagrams incremental interface
3.2
Anschlüsse und Signalformen SSI Schnittstelle
Connection and signal diagrams SSI interface
3.3
Anschlüsse und Signalformen SPI Schnittstelle
Connection and signal diagrams SPI interface
P/N: 518843_02
3.1.1
Daten inkrementelle Schnittstelle
Data incremental interface
Ausgangstreiber/Output drivers
Ausgangslast/Output load
Stromaufnahme/ current draw
min. Flankenabstand A/B
min. edge separation A/B
3.2.1
Daten SSI Schnittstelle
Data SSI interface
Max.Taktrate/Clock rate
Max.update rate, clock=1MHz
Protokoll/Protocol
Stromaufnahme/current draw
Codierung Daten/data encoding
SSI timeout
Datenausgänge/data output
Strombelastung Ausgangstreiber
current load output driver
Takteingang / clock input
3.3.1
Max.Taktrate/Clock rate
Max.update rate
Protokoll/Protocol
Stromaufnahme/current draw
Codierung Daten/data encoding
Strombelastung Ausgangstreiber
current load output driver
Änderungen vorbehalten / subject to change
Push-Pull RS 422 kompatibel, differtentiell
Push-Pull RS 422 compatible, differential
Min. 100 Ohm
23mA (ohne Last/without load)
500 ns => entspricht max, 500kHz an A/B
corresponds max.500k Hz A or B frequency
1 MHz
30kHz
SSI 13 bit (12 Daten+1 stop bit)
typ.27mA (ohne Last/w/o load)
Gray Code
16µs
RS 422 Treiber differentiell/RS 422 antivalen t
typ.35mA
über Optokoppler galvanische Trennung
via opto couplers galvanically isolated
Daten SPI Schnittstelle
Data SPI interface
400kHz
1kHz
SPI (14 bit)
typ.25mA (ohne Last/w/o load)
Binär Code / binary code
typ.35mA
Seite / Page 3
