www.evolutionpowertools.com
Positieve stoppunten zijn geleverd op de 45°, 30°, 22.5°, 15°, en
0° aan zowel de linker- als rechterkanten.
• Maak de verstekzaag sluitschroef los (Fig. 20) door het
tegen de klik in te draaien.
• Draai de draaitafel tot de gewenste stand. Een verstekzaag
schaal is ingebed in de draaitafel om instellingen te helpen.
• Maak de verstekzaag sluitschroef weer vast als de gewenste
stand is bereikt.
WAARSCHUWING: Het is belangrijk (en een goede zaak) om
de verstekzaag sluitschroef ook vast te zetten als een positieve
stop is geselecteerd.
AFSCHUININGSDRAAIEN VAN HET ZAAGBLAD
Een afschuiningssnede (Fig. 21) wordt gemaakt met de
draaitafel op 0° verstekzaag positie.
Opmerking: Om ruimte voor het bewegende zaagblad te
maken, en het pad van de zaag vrij te maken, kan het nodig
zijn om het bovenste stuk van het hek aan te passen. (Zie
Pagina 16) Het zaagblad kan schuin gezet worden van de
normale 0° (loodrechte positie) tot een maximale hoek van 45°
van het lood aan alleen de linkerkant.
Om het zaagblad naar de linkerkant schuin te zetten:
• Maak de afschuinings sluitschroef los. (Fig. 22)
• Draai het zaagblad naar de gewenste positie. Een
gradenboog is aanwezig als richtlijn. (Fig 23)
• Maak de afschuinings sluitschroef vast als de gewenste
positie is bereikt.
Als het zagen is voltooid:
• Laat de AAN/UIT schakelaar los, maar houdt uw handen op
de goede positie en laat de zaag helemaal tot rust komen.
• Laat de zaag terugkomen naar zijn bovenste positie, met
de onderste zaagbescherming helemaal ingezet voor u uw
hand(en) verwijderd.
• Zet het zaagblad terug in de loodrechte positie.
• Maak de afschuinings sluitschroef vast.
SAMENGESTELD ZAGEN (Fig. 24)
(8.7)
Samengesteld zagen is een combinatie van de verstekzaag en een
afschuiningssnede, tegelijkertijd. Als een combinatiezaagsnede
benodigd is, moet u de gewenste afschuiningshoek en
verstekhoek kiezen zoals hierboven is beschreven.
WAARSCHUWING: Controleer altijd dat het pad van het zaagblad
geen problemen oplevert met het hek of andere onderdelen van de
machine. Voer een 'Probeerzaag' uit zonder de stroom aangesloten.
Pas de linker bovenkant van het hek aan indien dit benodigd is.

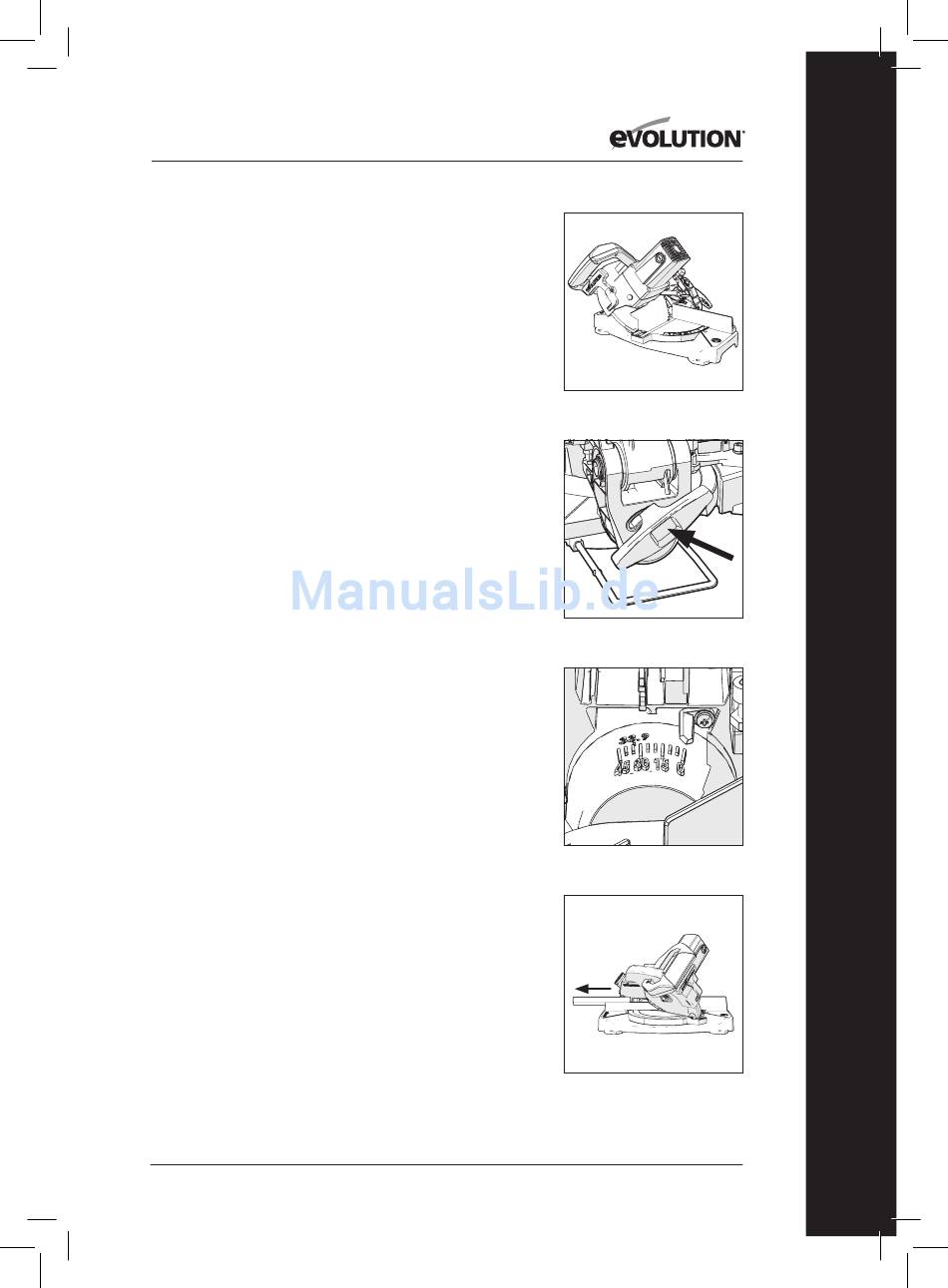

Fig. 21
Fig. 22
Fig. 23
Fig. 24
93
NL
