Schneidkopf wird dabei sachte nach unten gedrückt, um durch
das Werkstück zu schneiden.
• Legen Sie das Werkstück auf den Tisch und drücken Sie es gegen
den Anschlag. Sichern Sie es nach Bedarf mit Schraubzwingen.
• Greifen Sie den Schneidgriff.
• Schalten Sie den Motor ein und bringen Sie das Sägeblatt auf
eine maximale Drehzahl.
• Drücken Sie auf den Verriegelungshebel der unteren
Schutzvorrichtung, um den Schneidkopf freizugeben. (Abb. 18)
• Senken Sie den Schneidkopf ab und schneiden Sie durch das
Werkstück.
• Überlassen Sie der Drehzahl des Sägeblattes die Arbeit: Es
ist nicht notwendig, unnötigen Druck auf den Schneidgriff
auszuüben.
• Sobald das Werkstück vollständig durchgeschnitten wurde,
lassen Sie den EIN/AUS-Auslöser los.
• Warten Sie, bis das Sägeblatt vollständig stillsteht.
• Lassen Sie den Schneidkopf in seine aufrechte Position fahren.
Der untere Messerschutz muss dabei die Sägeblattzähne
vollständig bedecken. Zudem muss der Schneidkopf in seiner
oberen Position einrasten, bevor der Schneidgriff losgelassen
werden darf.
• Entnehmen Sie das Werkstück.
GEHRUNGSSCHNITT (Abb. 19)
Der Drehtisch dieser Maschine kann, ausgehend von der
normalen Winkelposition (0° Gehrung), bis auf 50° nach links
oder rechts gedreht werden.
Positive Anschläge liegen sowohl auf der linken als auch auf
der rechten Seite bei 45°, 30°, 22,5°, 15° und 0° vor.
• Lösen Sie die Verriegelungsschraube für die Gehrung
(Abb. 20), indem Sie sie entgegen dem Uhrzeigersinn drehen.
• Drehen Sie den Drehtisch auf den gewünschten Winkel. Ein
Winkelmesser für den Gehrungswinkel ist in den Drehtisch
eingearbeitet, um die Einstellung zu erleichtern.
• Ziehen Sie die Verriegelungsschraube der Gehrung wieder
fest, sobald der gewünschte Winkel eingestellt wurde.
WARNUNG: Es ist wichtig (und eine bewährte Verfahrensweise),
die Verriegelungsschraube der Gehrung festzuziehen, selbst
wenn ein positiver Anschlag ausgewählt wurde.

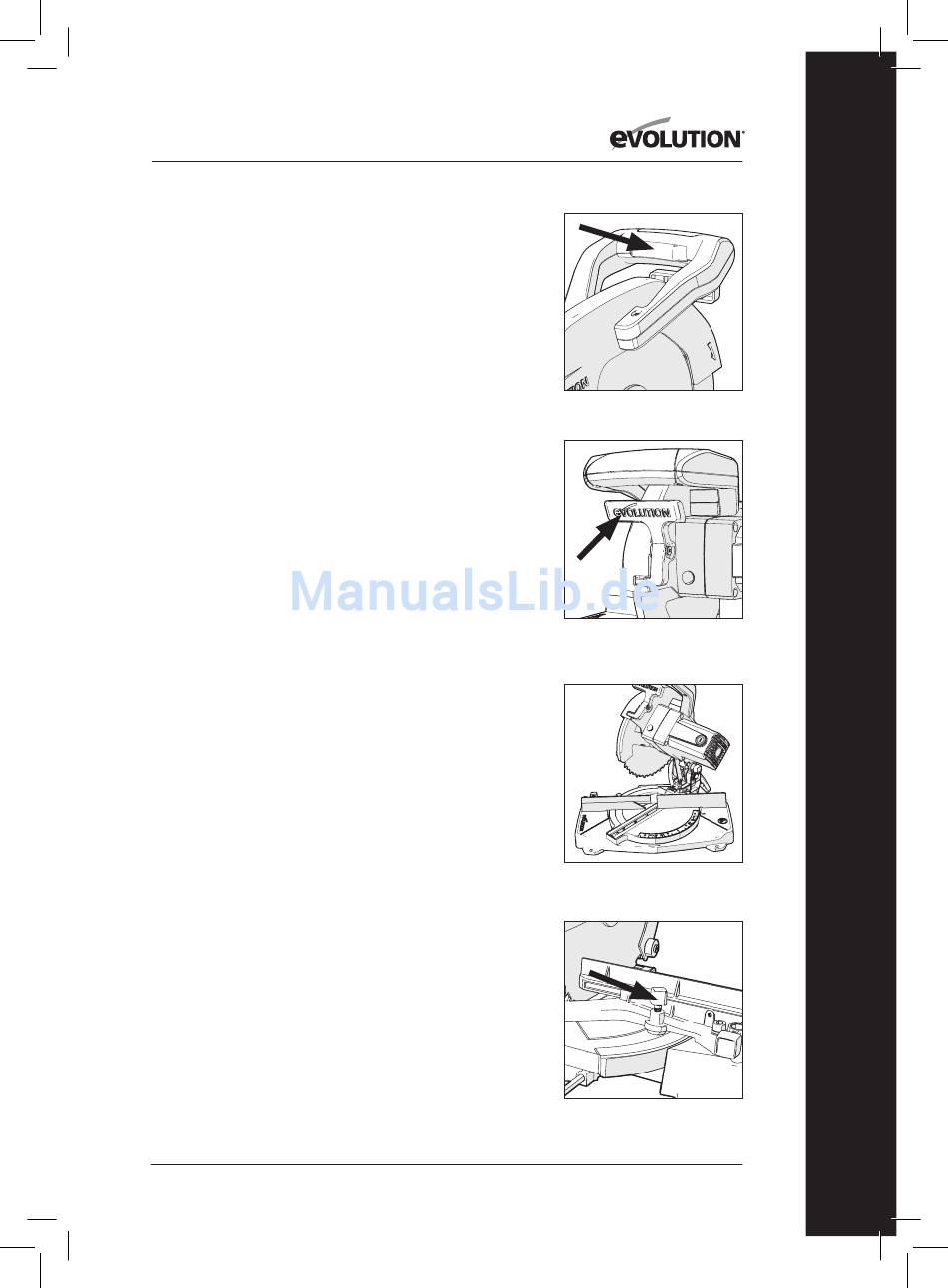

Abb. 17
