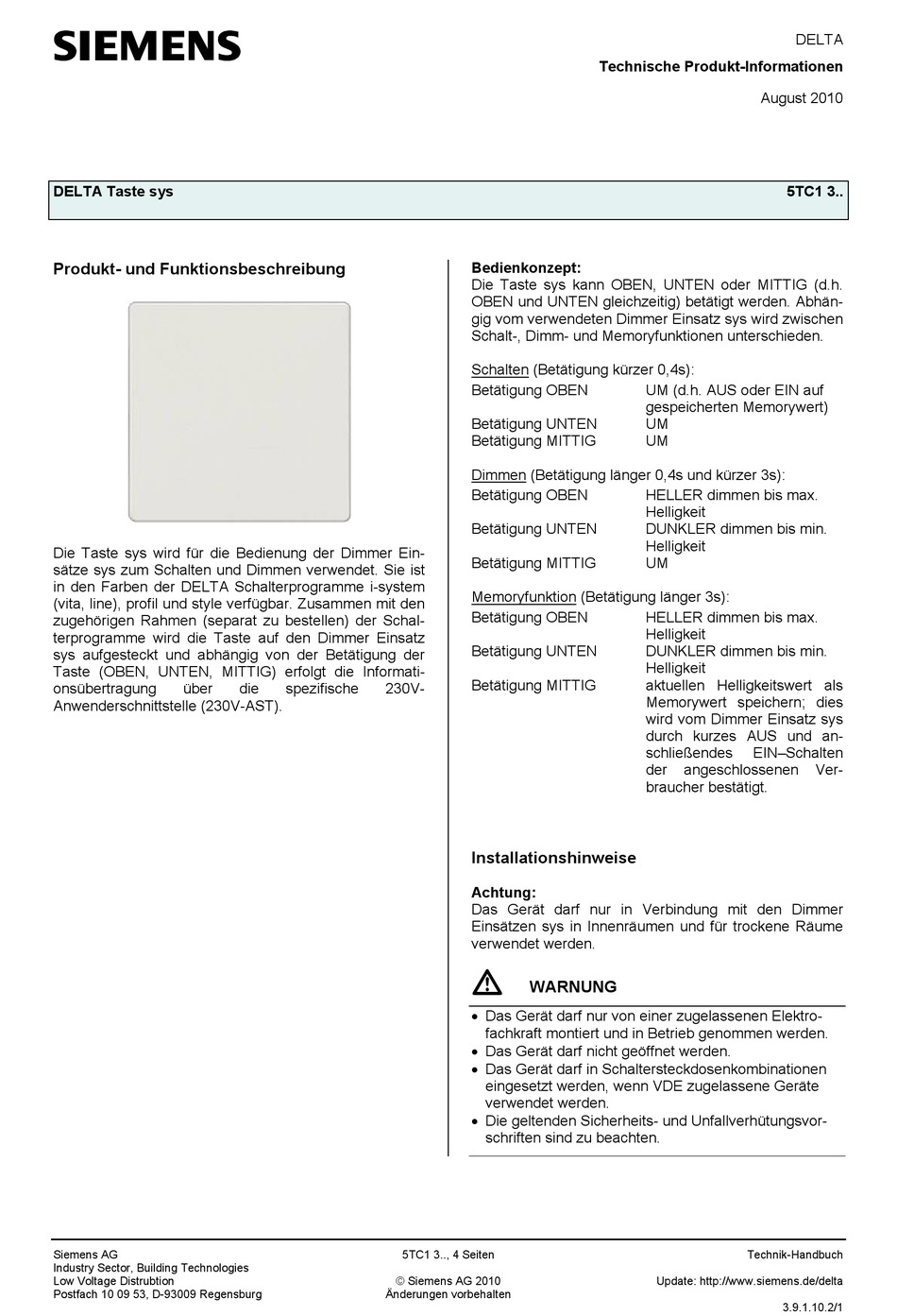

Siemens 5TC1 3 Serie Technische Produkt-Informationen

DELTA Taste sys
Produkt- und Funktionsbeschreibung
Die Taste sys wird für die Bedienung der Dimmer Ein-
sätze sys zum Schalten und Dimmen verwendet. Sie ist
in den Farben der DELTA Schalterprogramme i-system
(vita, line), profil und style verfügbar. Zusammen mit den
zugehörigen Rahmen (separat zu bestellen) der Schal-
terprogramme wird die Taste auf den Dimmer Einsatz
sys aufgesteckt und abhängig von der Betätigung der
Taste (OBEN, UNTEN, MITTIG) erfolgt die Informati-
onsübertragung über
Anwenderschnittstelle (230V-AST).
Siemens AG
Industry Sector, Building Technologies
Low Voltage Distrubtion
Postfach 10 09 53, D-93009 Regensburg
die spezifische 230V-
5TC1 3.., 4 Seiten
© Siemens AG 2010
Änderungen vorbehalten
Technische Produkt-Informationen
Bedienkonzept:
Die Taste sys kann OBEN, UNTEN oder MITTIG (d.h.
OBEN und UNTEN gleichzeitig) betätigt werden. Abhän-
gig vom verwendeten Dimmer Einsatz sys wird zwischen
Schalt-, Dimm- und Memoryfunktionen unterschieden.
Schalten (Betätigung kürzer 0,4s):
Betätigung OBEN
Betätigung UNTEN
Betätigung MITTIG
Dimmen (Betätigung länger 0,4s und kürzer 3s):
Betätigung OBEN
Betätigung UNTEN
Betätigung MITTIG
Memoryfunktion (Betätigung länger 3s):
Betätigung OBEN
Betätigung UNTEN
Betätigung MITTIG
Installationshinweise
Achtung:
Das Gerät darf nur in Verbindung mit den Dimmer
Einsätzen sys in Innenräumen und für trockene Räume
verwendet werden.
V
WARNUNG
• Das Gerät darf nur von einer zugelassenen Elektro-
fachkraft montiert und in Betrieb genommen werden.
• Das Gerät darf nicht geöffnet werden.
• Das Gerät darf in Schaltersteckdosenkombinationen
eingesetzt werden, wenn VDE zugelassene Geräte
verwendet werden.
• Die geltenden Sicherheits- und Unfallverhütungsvor-
schriften sind zu beachten.
DELTA
August 2010
5TC1 3..
UM (d.h. AUS oder EIN auf
gespeicherten Memorywert)
UM
UM
HELLER dimmen bis max.
Helligkeit
DUNKLER dimmen bis min.
Helligkeit
UM
HELLER dimmen bis max.
Helligkeit
DUNKLER dimmen bis min.
Helligkeit
aktuellen Helligkeitswert als
Memorywert speichern; dies
wird vom Dimmer Einsatz sys
durch kurzes AUS und an-
schließendes EIN–Schalten
der angeschlossenen
braucher bestätigt.
