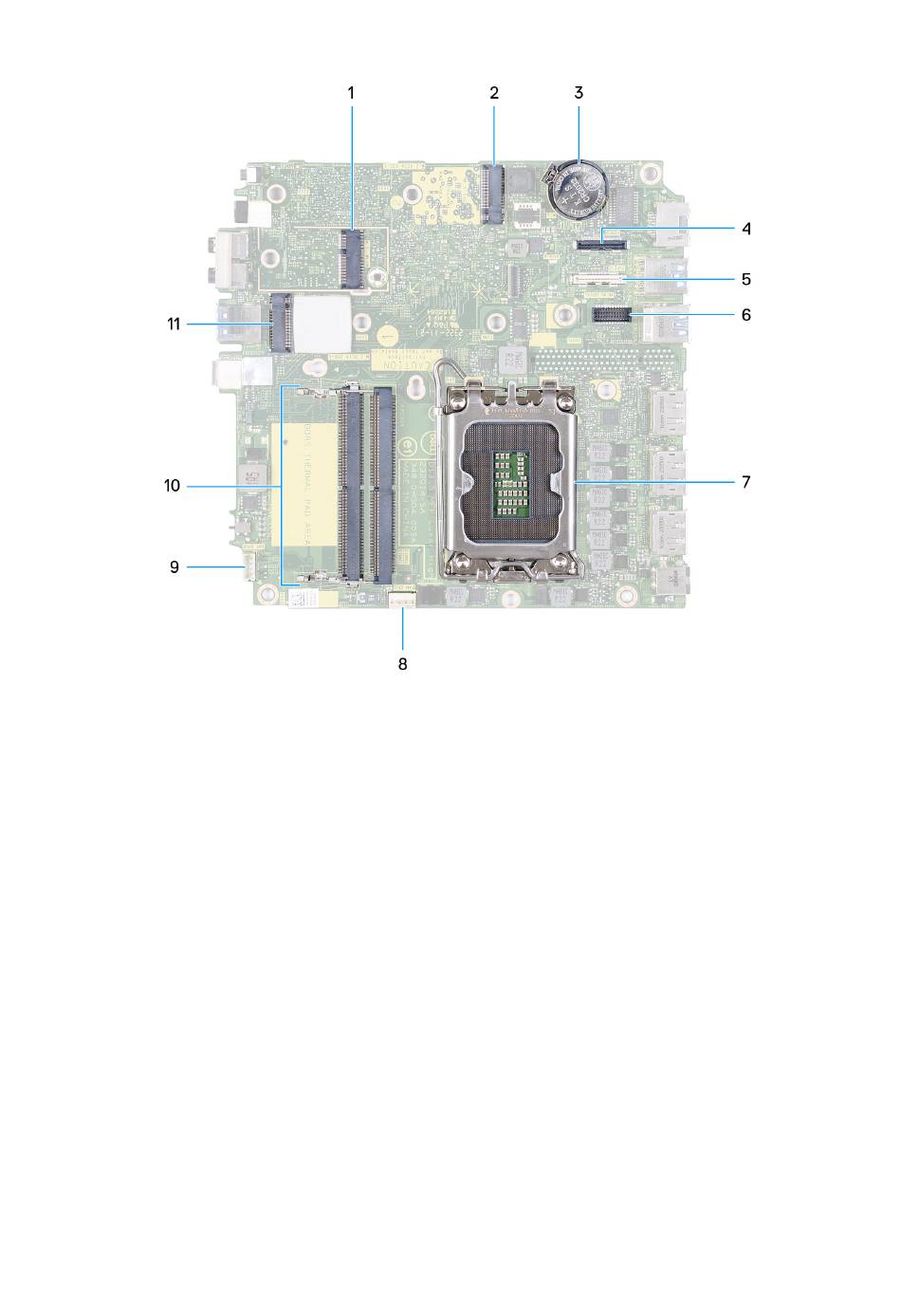

Abbildung 47. Hauptplatinenanschlüsse
1. M.2-WLAN-Anschluss (M.2 WLAN)
2. M.2-SSD-PCIe-Anschluss (M.2 2230 oder M.2 2280) (M.2 PCIe SSD-1)
3. Knopfzellenbatterie
4. Optionaler Bildschirmanschluss (VGA/DisplayPort 1.4a (HBR3)/HDMI 2.1-Anschluss) (VIDEO)
5. Optionaler Anschluss (USB 3.2 Gen 2 Typ-C-Port) (TYPE-C)
6. Optionaler serieller PS/2-Anschluss (KB MS SERIAL)
7. Prozessorsockel (CPU)
8. Lüfteranschluss (FAN CPU)
9. Anschluss für internen Lautsprecher (INT SPKR)
10. Steckplätze für Speichermodule (DIMM1 und DIMM2)
11. M.2-SSD-PCIe-Anschluss (M.2 2230 oder M.2 2280) (M.2 PCIe SSD-0)
Die folgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
