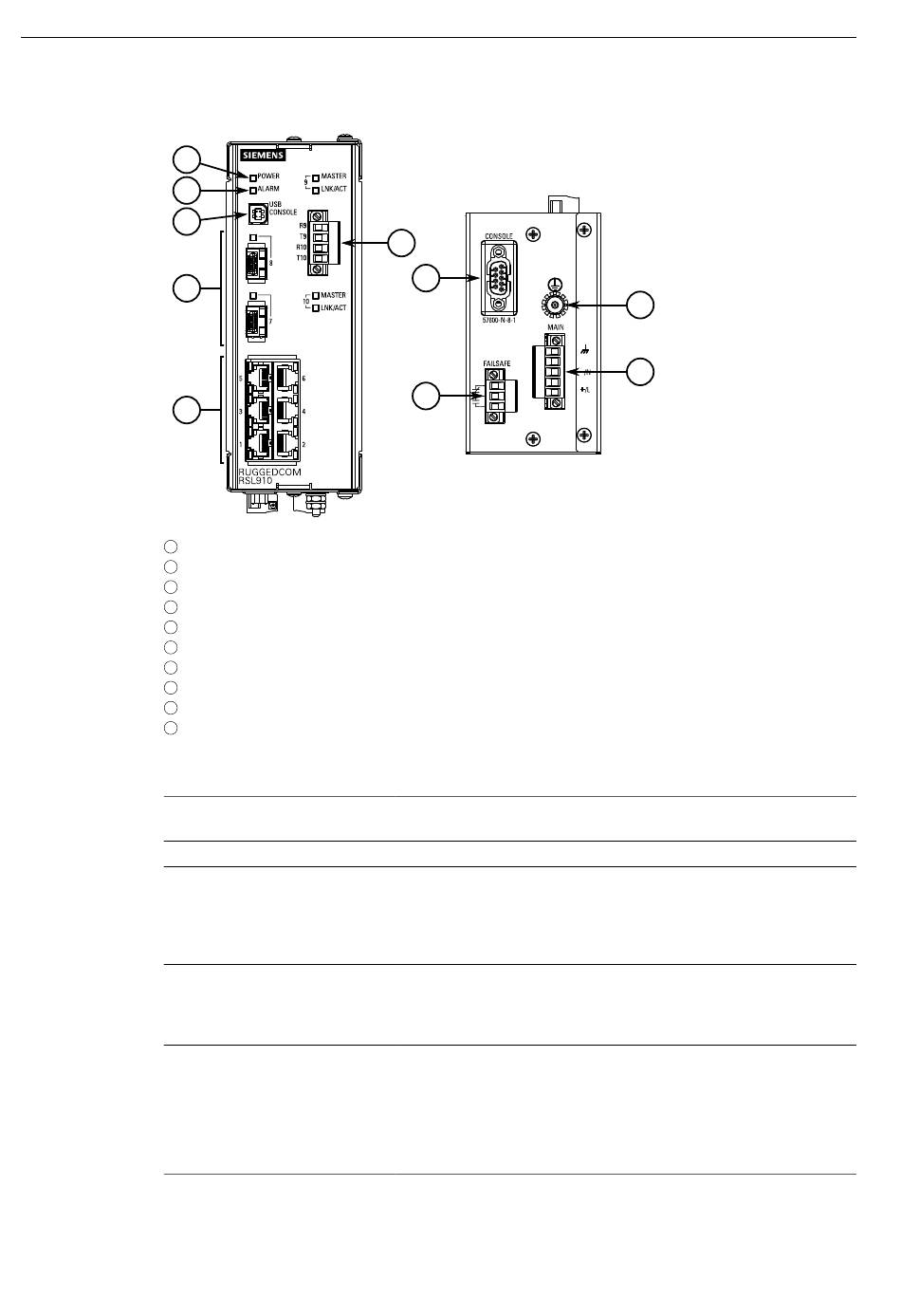

Abbildung 1.1
LED POWER
LED ALARM
Konsolenports
Kommunikations-Ports
Fehlersicheres Alarmrelais
RUGGEDCOM RSL910
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1305-15
LED POWER
LED ALARM
USB-Konsolenport
[Optional] Ethernet Ports für SFP (100/1000Base-TX/FX/SX/LX)
Ethernet-Ports in Kupfertechnik (10/100Base-TX):
Universeller EoVDSL-Anschluss
RS232-Konsolenport (seriell)
Fehlersicheres Alarmrelais
Masse-Erdungsanschluss
Reihenklemme für Stromversorgung
RUGGEDCOM RSL910
6
7
8
Leuchtet grün beim Hochfahren und wenn das Gerät mit Strom
versorgt wird.
Leuchtet rot, wenn eine Alarmbedingung vorhanden ist.
Die Konsolenports (seriell oder USB Typ B) dienen zur direkten
Verbindung mit dem Gerät und für den Zugriff auf anfängliche
Verwaltungsfunktionen. Weitere Informationen zum Anschluss des
Geräts über den seriellen Konsolenport finden Sie in "Anschließen
an das Gerät" (Seite 19).
Kommunikationsports empfangen und senden Daten und
ermöglichen den Zugriff auf die Webschnittstelle für RUGGEDCOM
ROS. Weitere Informationen zu den verschiedenen Ports finden Sie
unter "Kommunikations-Ports" (Seite 23).
Das fehlersichere Alarmrelais verriegelt sich bei einer
Stromunterbrechung oder anderen Alarmbedingungen und
wechselt in den Default-Zustand. Weitere Informationen finden Sie
unter:
•
"Anschließen des fehlersicheren Alarmrelais" (Seite 12)
•
"Technische Daten des fehlersicheren Alarmrelais" (Seite 31)
