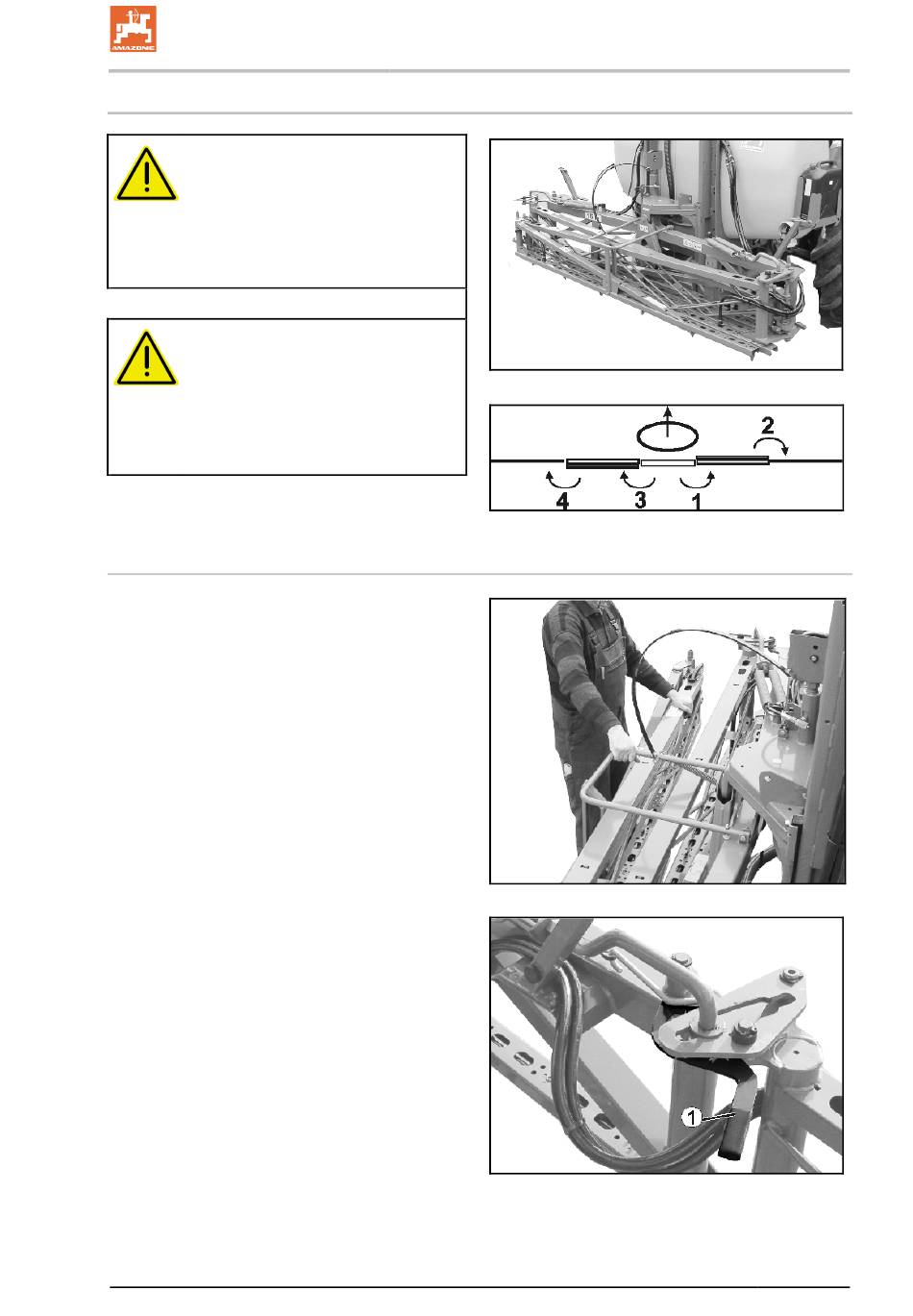

6.1.2 Q-plus-Gestänge handgeklappt
WARNUNG
Beim Klappen des Gestänges nur
an den markierten Bereichen anfas-
sen!
Klappen Sie nur das abgesenkte
und verriegelte Gestänge.
VORSICHT
Reihenfolge beim Ausklappen des
Gestänges laut Fig. 77 beachten.
Das Einklappen erfolgt in umge-
kehrter Reihenfolge!
Spritz-Gestänge ausklappen
1. Transportsicherung durch Anheben des
Bügels entriegeln (Fig. 78).
2. Rechten Gestängeausleger ausklappen
(Fig. 77/1,2).
3. Linken Gestängeausleger ausklappen (Fig.
77/3,4).
4. Schwingungsausgleich mit Handhebel an
linken Gestängeausleger entriegeln!
→
Fig. 79/1:
Handhebel in Position entriegelt.
UF BAG0012.11 04.19
Aufbau und Funktion des Spritz-Gestänges
Fig. 75
Fig. 76
Fig. 77
Fig. 78
