Verwandte Anleitungen für Klarstein 10006588
Inhaltszusammenfassung für Klarstein 10006588

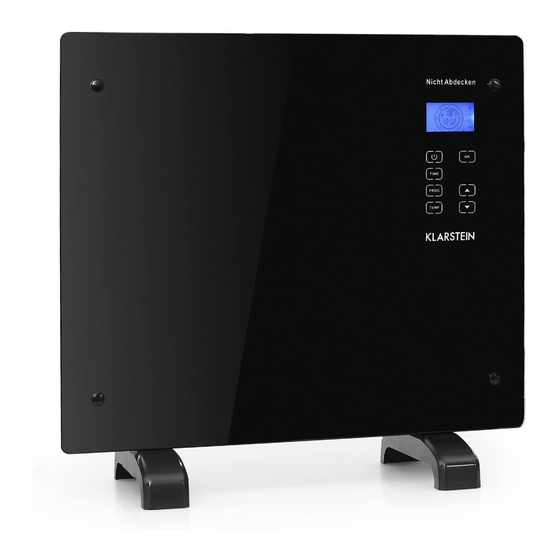

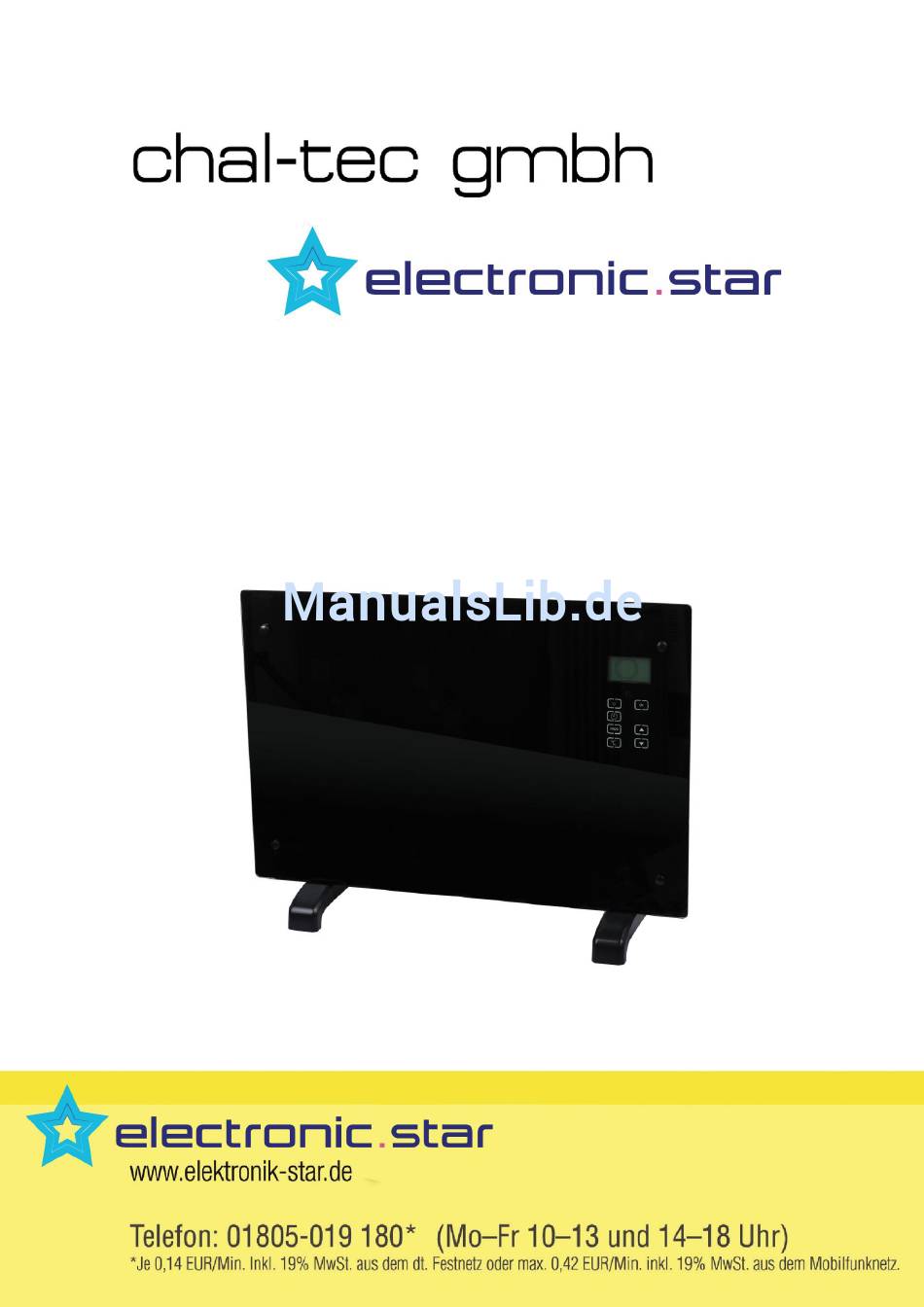

- Seite 1 Klarstein Glasheizungen 10006588 / 10006589 10006588 – Modell HT006GL mit 1000W Leistung 10006589 – Modell HT007GL mit 2000W Leistung...
-
Seite 2: Allgemeine Sicherheitshinweise
Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Allgemeine Sicherheitshinweise 1. Lesen Sie diese Anleitung sorgsam. 2. Prüfen Sie ob Ihre Netzspannung der auf dem Typenschild entspricht. 3. -
Seite 3: Technische Daten
Technische Daten Modell HT006GL HT007GL Betriebsspannung 230 V ~ 230 V ~ Spannungsfrequenz 50/60 Hz 50/60 Hz Ausgangsleistung 1000W 2000W Schutzklasse Geräteübersicht 1. Zierblende Glas 2. LCD-Anzeige 3. Bedienfeld 4. Ein-/Ausschalter 5. Stadfuß 6. Wandhalter Beschreibung der LCD-Anzeige 24 Stunden-Skala (jeder Punkt=30 Min.) Temperatur Kindersicherung... - Seite 4 Beschreibung des Bedienfeldes Standby Taste OK Taste Schaltet Gerät ein/aus Eingabe bestätigen / Menü aufrufen Uhrzeit Taste Uhrzeit einstellen Programm Taste Hoch Taste Programmeinstellungen Wert erhöhen Temperatur Taste Runter Taste Temperatureinstellungen Wert verringern Zusammenbau 1. Freistehend: 1. Befestigen Sie die beiden Standfüße mit den mitgelieferten Schrauben an der Unterseite.
-
Seite 5: Bedienung
- Befestigung des Gerätes: 1. Befestigen Sie die Wandhalter mit dem mitgelieferten Schrauben an der Wand. 2. Hängen Sie die Heizung an die Wandhalter. 3. Fixieren Sie die Befestigungsteile mit den mitgelieferten Schrauben an den beiden oberen Löchern der Wandhalter. Befestigungsteil Achtung: Prüfen Sie nach der Montage erneut die Sicherheitsabstände. - Seite 6 Die Heizung verfügt über zwei verschiedene Heizmodi: 1. Freier Heizmodus 2. Programmierter wöchentlicher Heizmodus Drücken Sie “PROG und wählen Sie mit den Tasten“ ” den gewünschten Modus. Das entsprechende Symbol blinkt auf der Anzeige. Bestätigen Sie die Wahl mit „OK. - Freier Heizmodus Dieser Modus umfasst mehrere Heizfunktionen: 1.
-
Seite 7: Das Bild Zeigt Folgende Einstellung
4. Drücken Sie “OK” zur Bestätigung. 5. Stellen Sie mit “ ” anhand der 24-Stunden-Skala die gewünschte Dauer der Funktion ein. Drücken Sie zum Speichern 10 Sekunden lang “OK”. Wenn Sie während der Eingabe “PROG” drücken, werden Standardwerte wiederhergestellt. 6. Sie können jeden Wochentag wie oben beschrieben einzeln einstellen. - 24-Stunden-Skala Vierecke innen und außen zeigen die Stunden-... -
Seite 8: Uhrzeit Einstellen
- Kindersicherung 1. Um die Heizung in den Standby-Modus mit aktivierter Kindersicherung zu schalten, drücken und halten Sie die Standby Taste für 10 Sekunden. 2. Im Betrieb wird die Kindersicherung automatisch aktiviert wenn für 10 Sekunden keine Taste gedrückt wurde. 3. - Seite 9 SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
-
Seite 10: General Safety Warnings
General safety warnings 1. Read all instructions carefully before using. 2. Make sure the voltage is the same as that indicated on the rating plate of the appliance. 3. Do not operate this appliance if the cable or plug becomes damaged. 4. -
Seite 11: Technical Specifications
Technical Specifications Model HT006GL HT007GL Rated Voltage 230 V ~ 230 V ~ Rated Frequency 50/60 Hz 50/60 Hz Rated Power 1000W 2000W Protective Class List of Main Parts 1. Decoration glass 2. LCD screen 3. Operation board 4. Power ON/OFF switch 5. - Seite 12 Description to operation keys OK key Standby key Confirming an input / Switching the appliance on/off entering menu Time key Setting the time Program key Up key Setting the program mode Adjusting value up Down key Temperature key Adjusting value down Setting temperature level Assembly 1.
-
Seite 13: Operation
- Installing and fixing the device: 1. Fix the wall brackets to the wall with the provided screws in packing. 2. Hang the heat body to the fixed wall bracket. 3. Fix the lock pieces with the provided screw to the two top holes on the top of wall bracket. Lock piece Caution: Double check the safe distance according to drawing. - Seite 14 - Choosing operation mode This heater provides two different operation modes: 1. Free heating mode 2. Programmed weekly heating mode Press the “PROG” key and use up and down key “ ” to select the desired mode. Icon of the selected mode starts to flash on the LCD display (2).
-
Seite 15: Setting Temperature
4. Press OK key to confirm selection. 5. Now using “ ” key and 24-hour scale as reference set the desired length of of operation for selected mode. Press OK key and wait for 10 seconds to save the settings. Press the PROG key during time settings resets the time to default value. -
Seite 16: Child Lock Function
Child lock function 1. To set the heater to a standby mode and apply the child lock function, simply press the standby key and wait for 10 seconds. 2. When in operation mode, child lock function is automatically activated when no button is pressed for 10 seconds.
