Nachspeiseleitung - Reflex Servitec 30 Mobil Betriebsanleitung

Vakuum-sprühentgasung
Vorschau ausblenden Andere Handbücher für Servitec 30 Mobil:
Inhaltsverzeichnis

Werbung

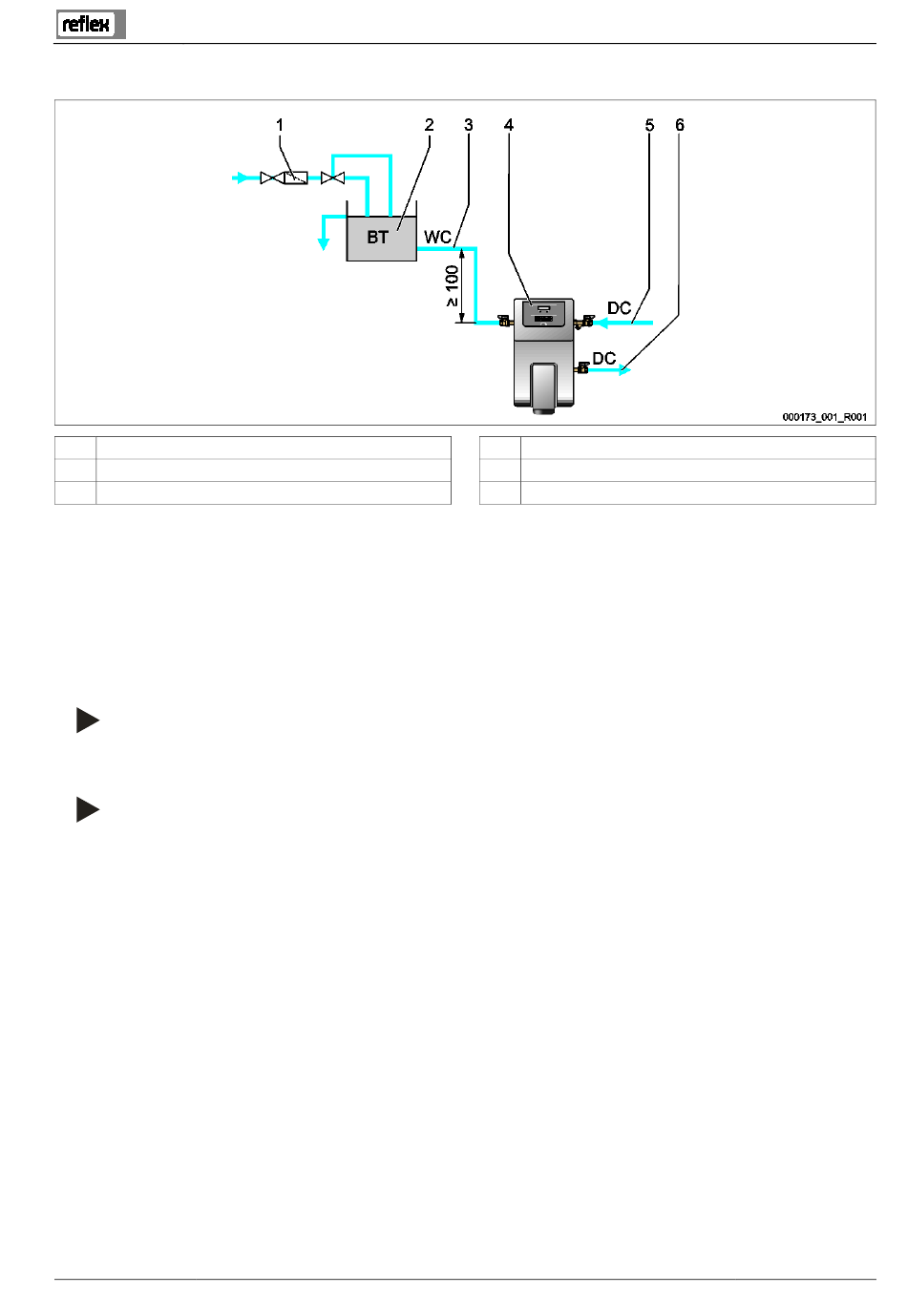

6.3.1.2

Nachspeiseleitung

1
Schmutzfänger „ST"
2
Netztrennbehälter „BT"
3
Nachspeiseleitung „WC"
Beachten Sie die folgenden Bedingungen bei einer Nachspeisung mit Wasser:
Bei einer Nachspeisung mit Wasser über einen Netztrennbehälter „BT" muss dessen Unterkante mindestens 100 mm über der
Pumpe „PU" des Gerätes liegen.
Verschließen Sie den Anschluss der Nachspeiseleitung „WC" wenn keine Nachspeiseleitung angeschlossen wird.
Stellen Sie in der Steuerung des Gerätes die Nachspeisevariante „Levelcontrol" ein.
Installieren Sie mindestens ein Schmutzfänger „ST" mit einer Maschenweite ≤ 0,25 mm nahe vor dem 3 Wege -
Motorkugelhahn „CD".
Hinweis!
Vermeiden Sie eine Störung des Gerätes.
Stellen Sie eine manuelle Nachspeisung mit Wasser zum Anlagensystem sicher.
Hinweis!
Verwenden Sie einen Druckminderer in der Nachspeiseleitung „WC", wenn der Ruhedruck 6 bar überschreitet.
4
5
6
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
Gerät
Entgasungsleitung „DC" (gasreiches Wasser)
Entgasungsleitung „DC" (entgastes Wasser)
Montage
Deutsch — 21
