Gerätebeschreibung
Nachspeisevarianten
Es gibt zwei Nachspeisevarianten. Diese werden über die Nachspeisezeit und die Nachspeisezyklen überwacht.

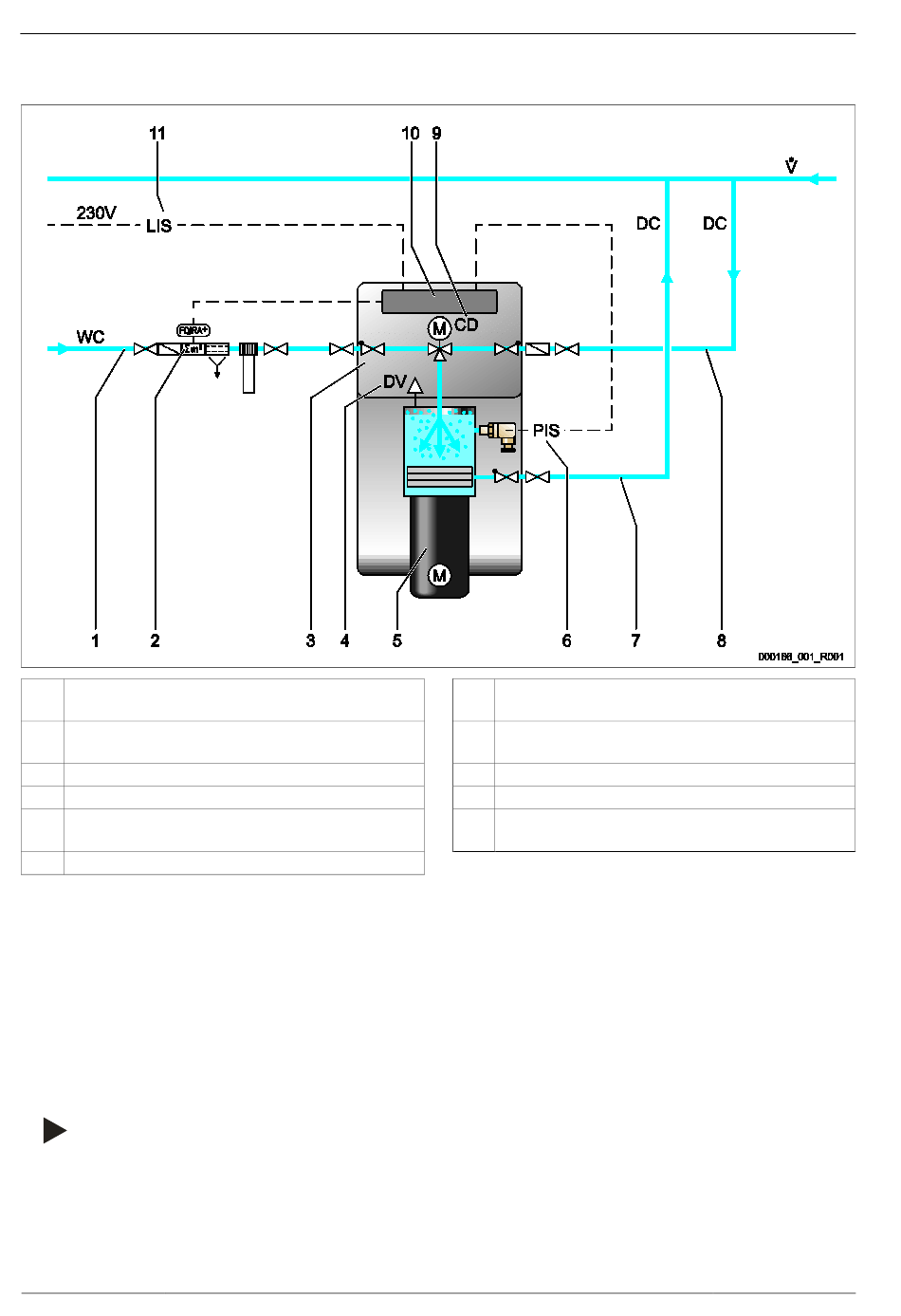

1 Nachspeiseleitung „WC"
2 Optionales Zusatzgerät (siehe Kapitel optionale
Zusatzausrüstung)
3 Gerät
4 Entgasungsventil „DV"
5 Vakuumpumpe „PU"
6 Drucksensor „PIS" vom Gerät
Magcontrol:
Levelcontrol:
Hinweis!
Stellen Sie die korrekte Anbindung des Gerätes in das Anlagensystem sicher.
– Insbesondere bei der Nachspeisevariante Levelcontrol muss die Signalleitung vom Niveausensor der
Druckhaltestation zum Gerät angeschlossen sein.
12 — Deutsch
Für Anlagen mit Membran-Druckausdehnungsgefäßen.
– Mit Hilfe des integrierten Drucksensor „PIS" wird der Druck im Heizungs- oder Kühlsystem registriert
und überwacht. Fällt der Druck unter den berechneten Fülldruck, wird die Nachspeiseentgasung
aktiviert.
Für Anlagen mit Druckhaltestationen.
– An der Druckhaltestation wird der Wasserstand in dessen Ausdehnungsgefäß mit Hilfe einer
Druckmessdose „LIS" ermittelt. Die Nachspeisefunktion wird über ein 230 V Signal ausgelöst.
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
7 Entgasungsleitung „DC" (entgastes Wasser zum
Anlagensystem)
8 Entgasungsleitung „DC" (gasreiches Wasser vom
Anlagensystem)
9 3 Wege-Motorkugelhahn „CD"
10 Steuerung vom Gerät
11 Signalleitung vom Niveausensor „LIS" einer
Druckhaltestation
