INSTALLATION
MONTAGE

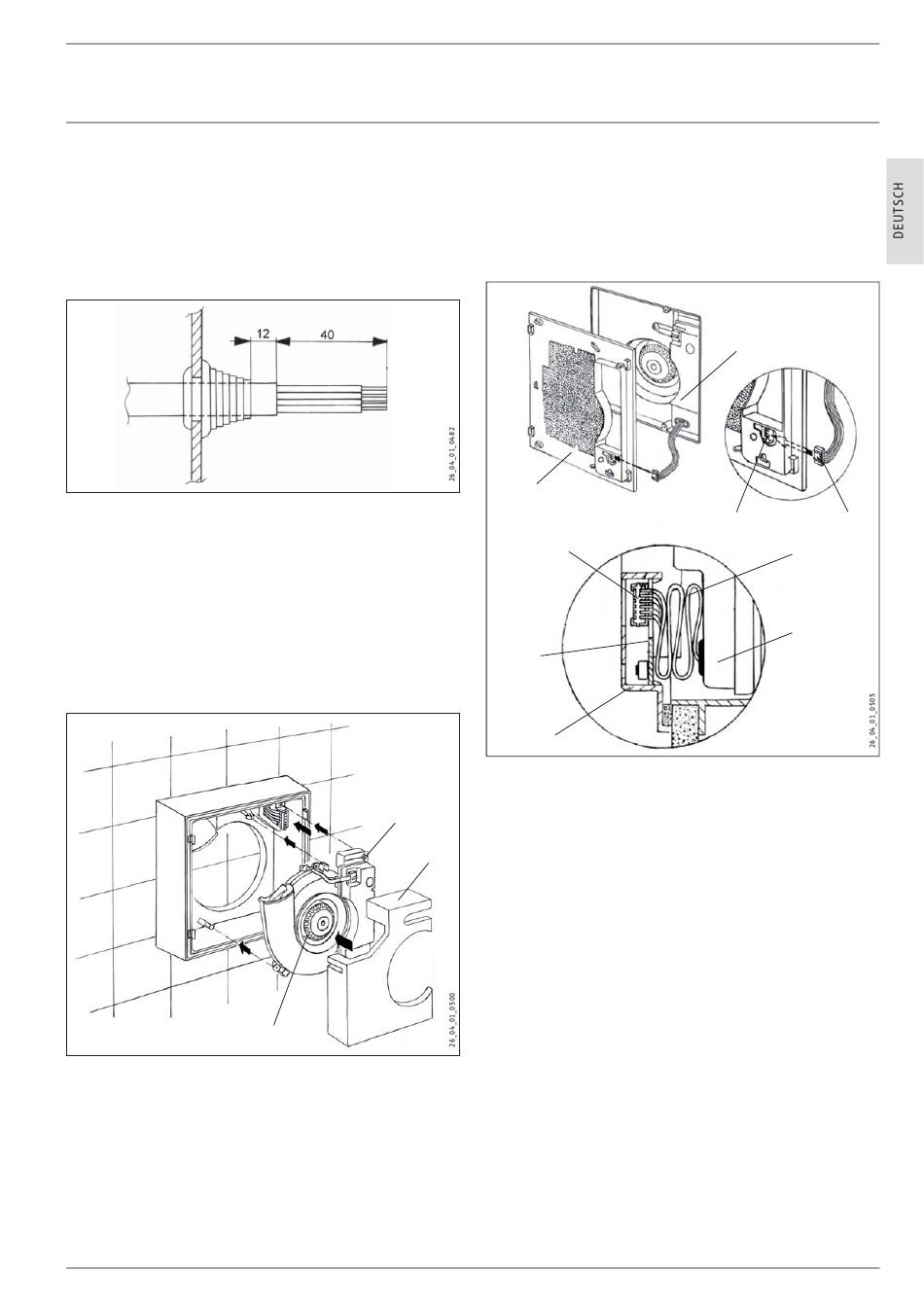

8.1.1 Elektrischer Anschluss

Anschlussarbeiten dürfen nur von einem zugelassenen Fachhand-
werker entsprechend dieser Anweisung durchgeführt werden!
» Für die Anschlüsse müssen Sie den Vorschriften ent-
sprechende Leitungen verwenden.
» Bereiten Sie das Netzanschlusskabel vor.
» Führen Sie den Netzanschluss entsprechend den Elektro-
schaltplänen durch (siehe Technischen Daten).
8.1.2 Lüfter montieren
» Entfernen Sie den Putzschutzdeckel vom Gehäuse.
» Nehmen Sie die Schalldämmung aus dem Gehäuse heraus.
» Rasten Sie den Lüfter im Gehäuse fest ein und schrauben Sie
ihn im Anschlussbereich fest. Achten Sie hierbei darauf, dass
das Kabel von der Steuereinheit in der Kabelführung im Ge-
häuse liegt.
1 Schraube
2 Lüfter
3 Schalldämmung
» Setzen Sie die Schalldämmung wieder ein.
Achtung! Das Gerät darf nicht ohne Schalldämmung betrieben
werden.
WWW.STIEBEL-ELTRON.COM
1
3
2
8.1.3 Verbindungskabel montieren
» Stecken Sie den Stecker vom Verbindungskabel der
Steuereinheit auf die Steckkupplung auf der Platine im
Gitterabdeckrahmen.
» Legen Sie das Verbindungskabel nach Abbildung unterhalb
der Platine zusammen.
6
3
5
6
1 Steckkupplung
2 Verbindungskabel
3 Steckkupplung mit montiertem Stecker
4 Verbindungskabel
5 Platine
6 Gitterabdeckrahmen
7 Steuereinheit
7
1
2
4
7
