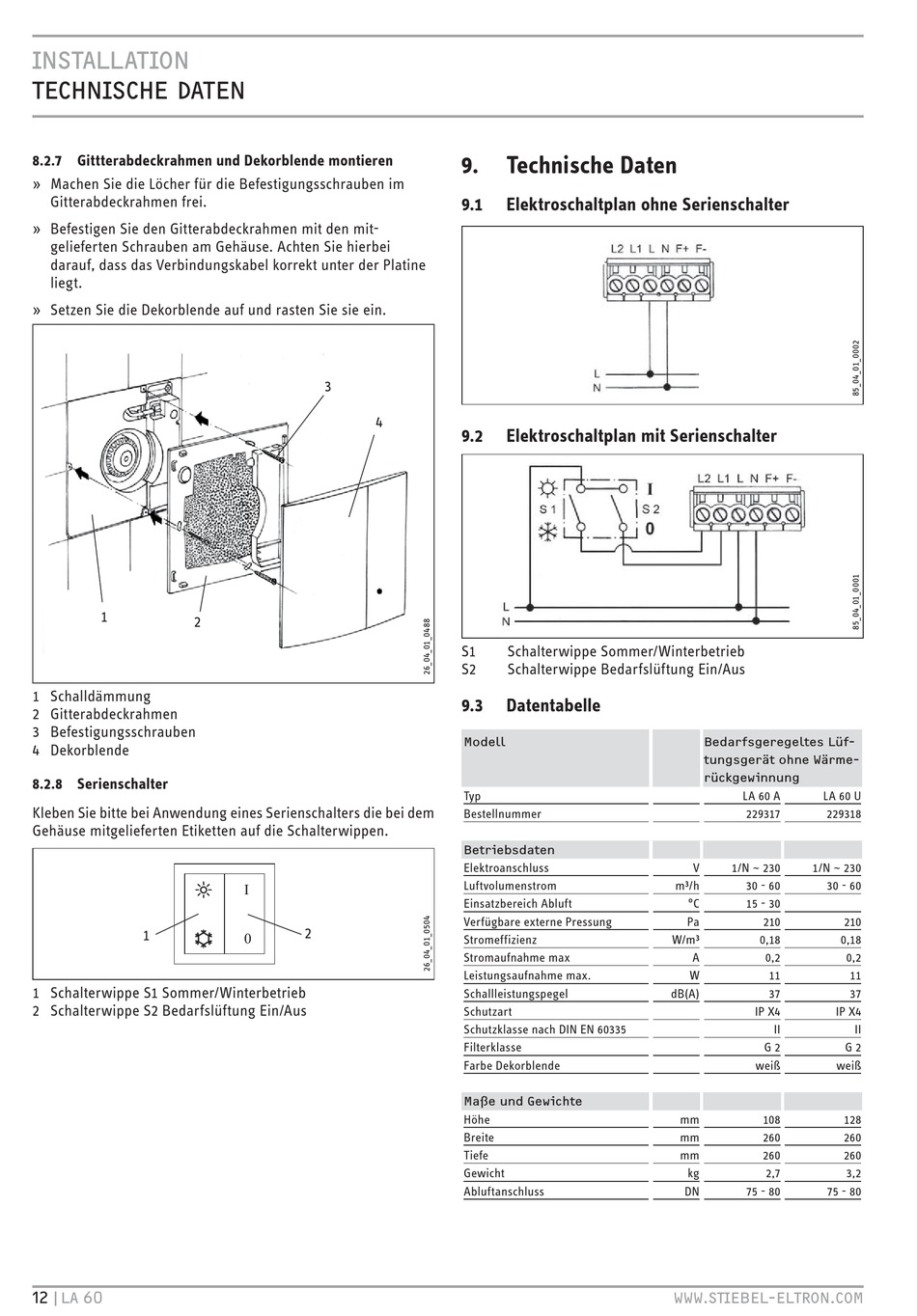

Technische Daten; Elektroschaltplan Ohne Serienschalter; Elektroschaltplan Mit Serienschalter; Datentabelle - STIEBEL ELTRON LA 60 U Bedienung Und Installation

INSTALLATION

TECHNISCHE DATEN

8.2.7 Gittterabdeckrahmen und Dekorblende montieren
» Machen Sie die Löcher für die Befestigungsschrauben im
Gitterabdeckrahmen frei.
» Befestigen Sie den Gitterabdeckrahmen mit den mit-
gelieferten Schrauben am Gehäuse. Achten Sie hierbei
darauf, dass das Verbindungskabel korrekt unter der Platine
liegt.
» Setzen Sie die Dekorblende auf und rasten Sie sie ein.
1
2
1 Schalldämmung
2 Gitterabdeckrahmen
3 Befestigungsschrauben
4 Dekorblende
8.2.8 Serienschalter
Kleben Sie bitte bei Anwendung eines Serienschalters die bei dem
Gehäuse mitgelieferten Etiketten auf die Schalterwippen.
1
1 Schalterwippe S1 Sommer/Winterbetrieb
2 Schalterwippe S2 Bedarfslüftung Ein/Aus
12 |LA 60
3
4
,
2

9. Technische Daten
9.1

Elektroschaltplan ohne Serienschalter

9.2

Elektroschaltplan mit Serienschalter

S1 Schalterwippe Sommer/Winterbetrieb
S2 Schalterwippe Bedarfslüftung Ein/Aus
9.3

Datentabelle

Modell
Typ
Bestellnummer
Betriebsdaten
Elektroanschluss
Luftvolumenstrom
Einsatzbereich Abluft
Verfügbare externe Pressung
Stromeffizienz
Stromaufnahme max
Leistungsaufnahme max.
Schallleistungspegel
Schutzart
Schutzklasse nach DIN EN 60335
Filterklasse
Farbe Dekorblende
Maße und Gewichte
Höhe
Breite
Tiefe
Gewicht
Abluftanschluss
Bedarfsgeregeltes Lüf-
tungsgerät ohne Wärme-
rückgewinnung
LA 60 A LA 60 U
229317 229318
V 1/N ~ 230 1/N ~ 230
m³/h 30 - 60 30 - 60
°C 15 - 30
Pa 210 210
W/m³ 0,18 0,18
A 0,2
W 11
dB(A) 37
IP X4 IP X4
II
G 2 G 2
weiß weiß
mm 108 128
mm 260 260
mm 260 260
kg 2,7
DN 75 - 80 75 - 80
WWW.STIEBEL-ELTRON.COM
0,2
11
37
II
3,2
