BAUANLEITUNG

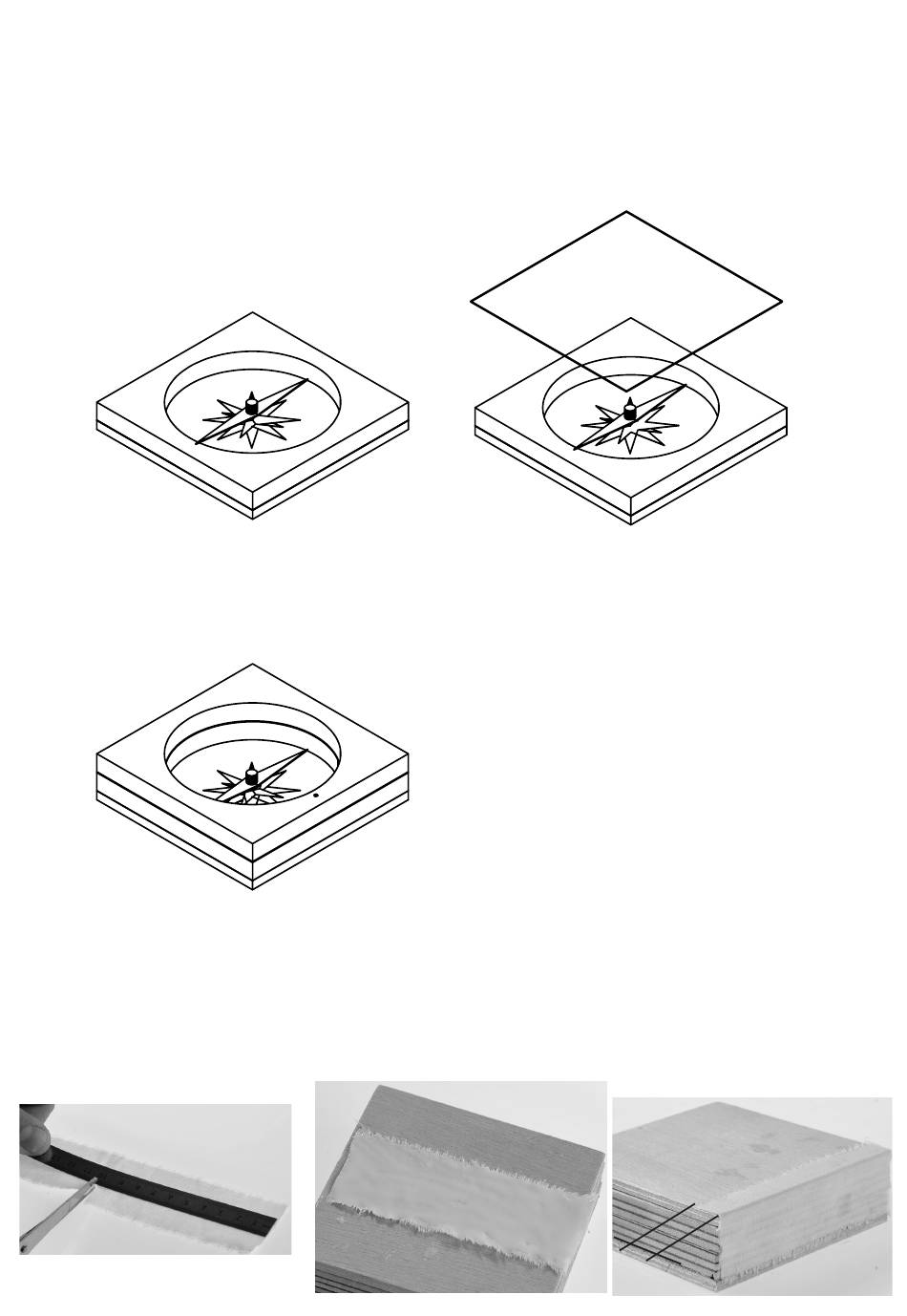

Schritt 7
Zwischenstück (1b) auf einer Seite mit Leim bestreichen und deckungsgleich mit der eingeleimten Fläche auf die Grundplatte
(Windrose) leimen.
Oberfläche vom Zwischenstück (1b) mit Alleskleber bestreichen und Tiefziehfolie (3) deckungsgleich aufkleben.
Hinweis:
Darauf achten, dass die Magnetnadel ohne Widerstand drehen kann!
3
1b
Schritt 8
Das Zwischenstück (1a) auf der Unterseite mit Alleskleber bestreichen und deckungsgleich mit der eingestrichenen Fläche auf
die Tiefziehfolie kleben.
Wichtig: 1mm-Bohrung vom Zwischenstück (1a) wird auf die Südseite (Windrose) geklebt!
1a
Schritt 9
Vom Baumwollstreifen (7) 100 mm ablängen.
Deckel deckungsgleich so auf den Kompass legen, dass die 1mm-Bohrungen von Zwischenstück und Deckel auf der gleichen
Seite sind.
Den Baumwollstoff auf einer Seite mit Leim bestreichen und kurz einwirken lassen. Anschließend den Baumwollstreifen mit
der eingeleimten Seite am Rücken des Kompasses (gegenüber der 1mm-Bohrung) so anlegen, dass ca. 15 mm auf den Deckel
geleimt werden kann.
15
4
D115420#1
