BAUANLEITUNG

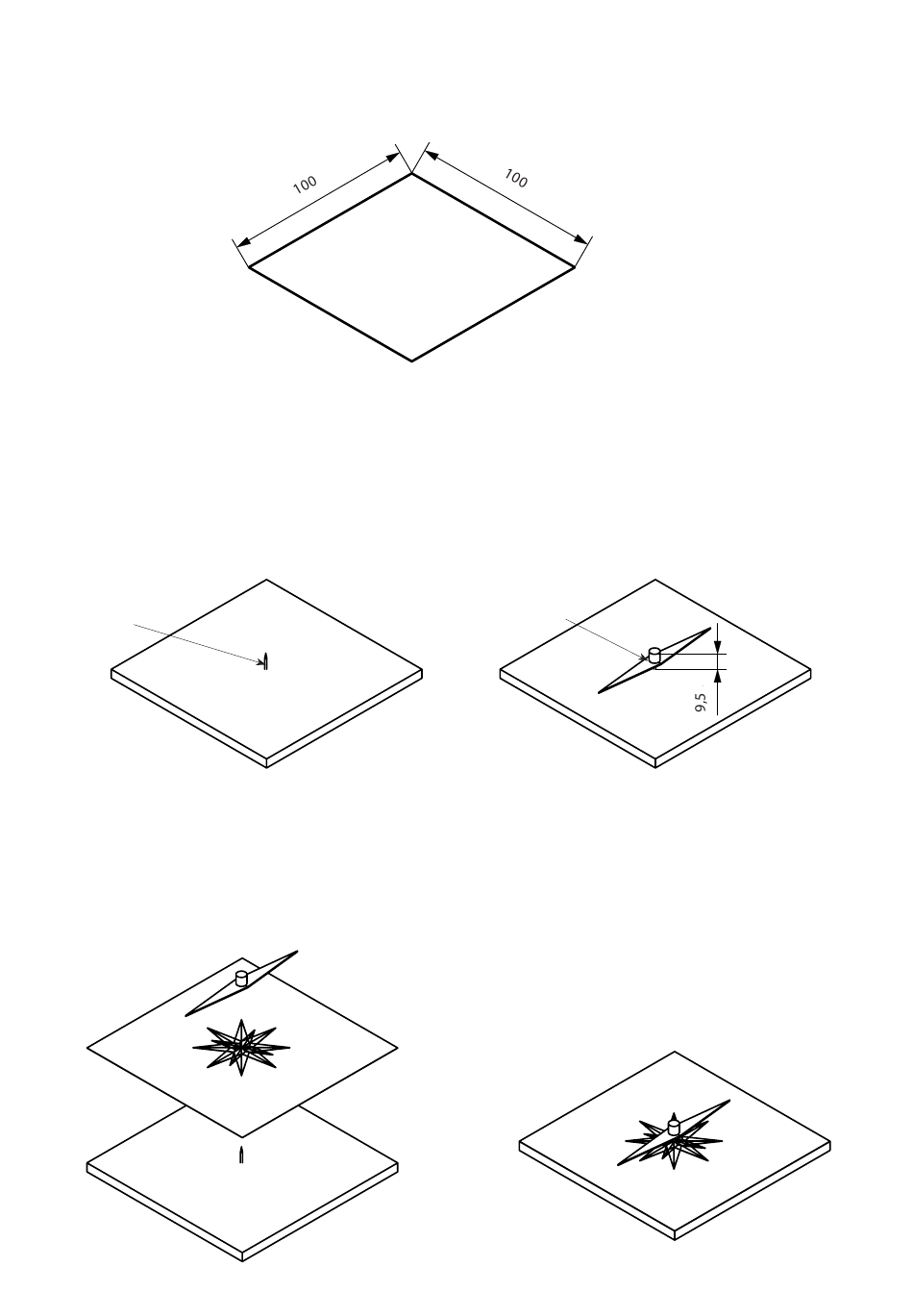

Schritt 4
Tiefziehfolie (3) 0,5 x 120 x 120 mm mit einer Schere auf 0,5 x 100 x 100 mm zuschneiden.
Schritt 5
Durch den markierten Mittelpunkt der Bodenplatte (2a) einen 15 mm langen Nagel (6) klopfen.
Hinweis: Der Nagelkopf soll in der Bodenplatte versenkt sein, damit der Untergrund nicht verkratzt wird!
Magnetnadel (5) auf den Nagel stecken. Der Abstand von der Bodenplattenoberfläche zur Oberkante der Magnetnadel darf
nicht größer als 9,5 mm sein. Ist der Abstand größer, muß der Nagel mit einem Kraftseitenschneider oder einer Kneifzange
gekürzt werden.
Hinweis: Die Magnetnadel muss sich ohne Widerstand auf der Nagelspitze drehen können (evtl. entgraten)!
5
6
Schritt 6
Windrose (s. Seite 7) an der gestrichelten Linie ausschneiden. Rückseite mit Leim bestreichen. Mitte der Windrose auf den
Nagel stecken und auf den Boden leimen. Kompassnadel auf den Nagel stecken.
Hinweis: Die Nadel muss sich in NORD-RICHTUNG (dunkle Nadelspitze) einjustieren.
3
D115420#1
