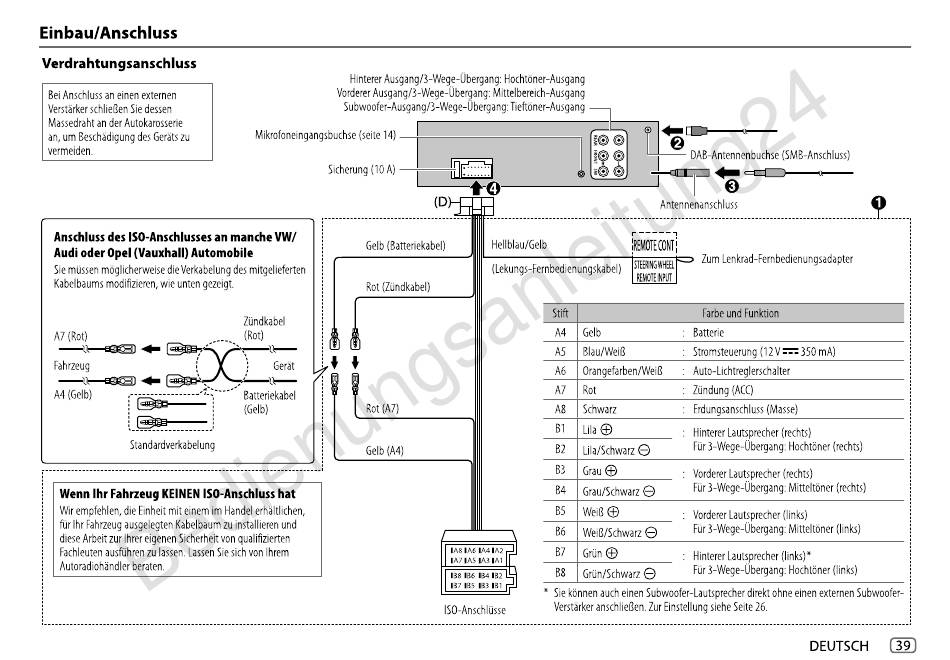

Einbau/Anschluss
V e r d ra h t u n gsa nsch luss
Bei Anschluss an einen externen
Verstärker schließen Sie dessen
Massedraht an der Autokarosserie
an, um Beschädigung des Geräts zu
vermeiden.
Hinterer Ausgang/3-Wege-Übergang: Hochtöner-Ausgang
Vorderer Ausgang/3-Wege-Übergang: Mittelbereich-Ausgang
Subwoofer-Ausgang/3-Wege-Übergang: Tieftöner-Ausgang
Mikrofoneingangsbuchse (seite 14)
Sicherung (10 A)
Hellblau/Gelb
©
- DAB-Antennenbuchse (SMB-Anschluss)
Antennenanschluss
^
Anschluss des ISO-Anschlusses an manche VW/
Audi oder Opel (Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des mitgelieferten
Kabelbaums modifizieren, wie unten gezeigt.
A7 (Rot)
----- L >
Fahrzeug
A4 (Gelb)
Standardverkabelung
Zündkabel
(Rot)
---- $ -----
Gerät
' ---- Ö-----
Batteriekabel
(Gelb)
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Wir empfehlen, die Einheit mit einem im Handel erhältlichen,
für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und
diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten
Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem
Autoradiohändlerberaten.
Gelb (Batteriekabel)
Rot (Zündkabel)
Rot (A7)
Gelb (A4)
iR EM O T ECON Ti
(Lekungs-Fernbedienungskabel) S T E E R IN G W H E E L
a a
R E M O T E IN P U T
Zum Lenkrad-Fernbedienungsadapter
ISO-Anschlüsse
IA 8 IA 6 IA4 IA2
IA7 IA5 IA3 IA1
IB8 IB6 IB4 IB2
IB7 IBS IB3 IB1
Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer
Verstärker anschließen. Zur Einstellung siehe Seite 26.
Stift Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung (12 V " 350 mA)
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1
Lila ©
: Hinterer Lautsprecher (rechts)
B2
Lila/Schwarz ©
Für3-Wege-Übergang: Hochtöner (rechts)
B3
Grau ©
: Vorderer Lautsprecher (rechts)
B4
Grau/Schwarz ©
Für3-Wege-Übergang: Mitteltöner (rechts)
B5
Weiß©
: Vorderer Lautsprecher (links)
B6
Weiß/Schwarz ©
Für 3-Wege-Übergang: Mitteltöner (links)
B7
Grün ©
: Hinterer Lautsprecher (links)*
B8
Grün/Schwarz ©
Für 3-Wege-Übergang: Hochtöner (links)
DEUTSCH [3 9
