Netzanschluss - STIEBEL ELTRON WPF 5 Gebrauchs- Und Montageanweisung

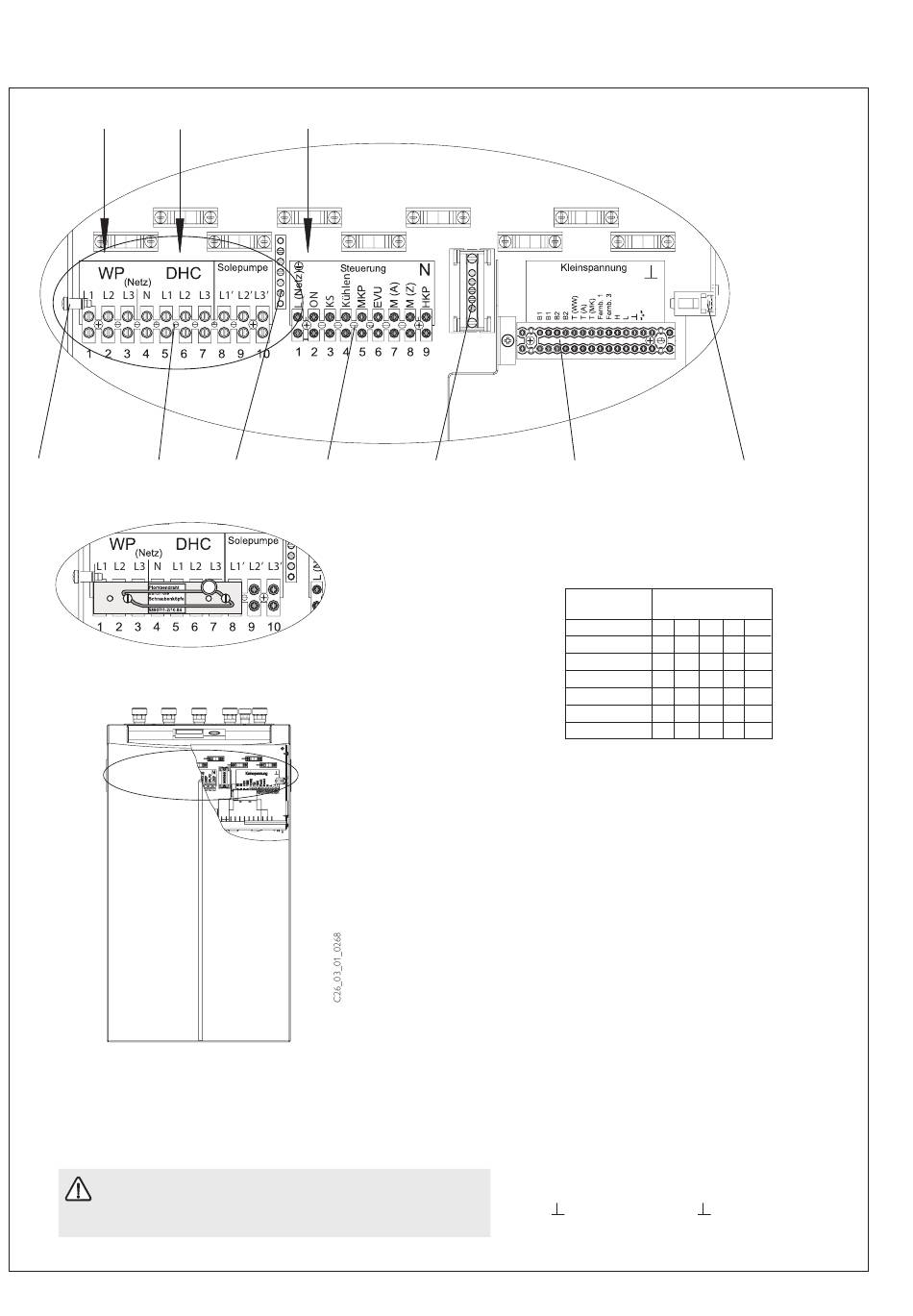

Elektrischer Anschluss WPF 5 / 7 / 10 / 13 / 16
3/PE~400/50 3/N/PE~400/50
X3
PE
Die drei Stromkreise WP, Ergän-
zungsheizung und Steuerung
sind getrennt abzusichern.
*
Achtung:
Beim Anschluss einer 1-phasigen Solepumpe darf die WP
und DHC nur über einen gemeinsamen FI-Schalter abgesichert sein.
Wenn kein DHC angeklemmt ist, muss N (X3/4) von der Versorgung WP an-
geklemmt sein.
Abb. 10
24
1/N/PE~230/50
PE X4
1 2 3 4 5 6 7 8 9 10 11 12 13
N
X2
X3

Netzanschluss

WP Wärmepumpe (Verdichter)
L1, L2, L3, PE
DHC Ergänzungsheizung
L1, L2, L3, N, PE
Anschluss-
leistung
2,6 kW
3,0 kW
3,2 kW
5,6 kW
5,8 kW
6,2 kW
8,8 kW
Solepumpe 3-phasig
L1´, L2´, L3´, PE
Solepumpe 1-phasig
L1´, N (X3/4), PE
X4 Anschlussklemme Steuerung
Netzanschluss: L, N, PE
Ausgänge:
ON
KS
Kühlen
MKP
M(A)
M(Z)
HKP
Eingänge:
EVU
X2 Anschlussklemme Kleinspannung
B1
B1
B2
B2
T(WW)
T(A)
T(MK)
Fernb. 1
Fernb. 3
H
L
" + "
X26
(Ground)
Klemmen-
belegung
L1 N PE
L2 N PE
L3 N PE
L1 L2 N PE
L1 L3 N PE
L2 L3 N PE
L1 L2 L3 N PE
*
Verdichtersignal
Solepumpensignal
Kühlbetrieb
Mischkreispumpe und N, PE
Mischer auf
Mischer zu
Heizkreispumpe und N, PE
L´ EVU-Freigabesignal
Temperaturfühler WP-Vorlauf
Temperaturfühler WP-Vorlauf
Temperaturfühler WP-Rücklauf
Temperaturfühler WP-Rücklauf
Warmwassertemperaturfühler und Ground
Außentemperaturfühler und Ground
Mischkreistemperaturfühler und Ground
Fernbedienung 1
Fernbedienung 3
BUS High
Bus Low
BUS Ground
BUS " + "
